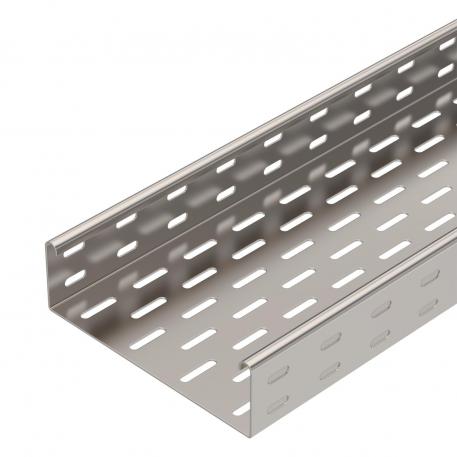

Kabelgoot SKS 60 A4

Art.nr. 6056755 | EAN 4012196044887

3000 mm
1,5 mm
ja
Roestvast staal 1.4571
blank, nabehandeld
Productbeschrijving

Productbeschrijving

SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 8 in
Breedte 200 mm
Dimensie 60x200x3000
Functiebehoud ja
Hoogte 2 in
Hoogte 60 mm
Lengte 10 ft
Lengte 3000 mm
Maat B 200 mm
Materiaal Roestvast staal 1.4571
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 118 cm²
Nuttige doorsnede 11800 mm²
Oppervlak blank, nabehandeld
Plaatdikte 0,06 in
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,65 kN/m
Steunafstand 2,0 m 1,8 kN/m
Steunafstand 2,5 m 1,15 kN/m
Steunafstand 3,0 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 60 VA

Belastingsdiagram kabelgoot type SKS 60 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 610 A4 3000 mm 100 mm 1,5 mm ja Roestvast staal 1.4571 blank, nabehandeld 6056750
3 m
SKS 620 A4 3000 mm 200 mm 1,5 mm ja Roestvast staal 1.4571 blank, nabehandeld 6056755
3 m
SKS 630 A4 3000 mm 300 mm 1,5 mm ja Roestvast staal 1.4571 blank, nabehandeld 6056757
3 m
SKS 640 A4 3000 mm 400 mm 1,5 mm ja Roestvast staal 1.4571 blank, nabehandeld 6056759
3 m
SKS 650 A4 3000 mm 500 mm 1,5 mm ja Roestvast staal 1.4571 blank, nabehandeld 6056761
3 m
SKS 660 A4 3000 mm 600 mm 1,5 mm ja Roestvast staal 1.4571 blank, nabehandeld 6056763
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A4 Koppelplaat A4 RLVK 60 A4 6067675
10 Stuks
Voegplaat A4 Voegplaat A4 SSLB 200 A4 7070392
20 Stuks
90°-bocht 60 A4 90°-bocht 60 A4 RB 90 620 A4 6036654
1 Stuks
Bocht hoek verstelbaar 60 A4 Bocht hoek verstelbaar 60 A4 RB W 620 A4 6037174
1 Stuks
Aanbouw-aftakstuk 60 A4 Aanbouw-aftakstuk 60 A4 RAA 620 A4 6042375
1 Stuks
T-stuk 60/200 A4 T-stuk 60/200 A4 RT 620 A4 6038182
1 Stuks
Kruising 60/200 A4 Kruising 60/200 A4 RK 620 A4 7027522
1 Stuks
Deksel met draaigrendel A4 Deksel met draaigrendel A4 DRL 200 A4 6052981
3 m
Scheidingsschot 60 A4 Scheidingsschot 60 A4 TSG 60 A4 6062086
3 m
