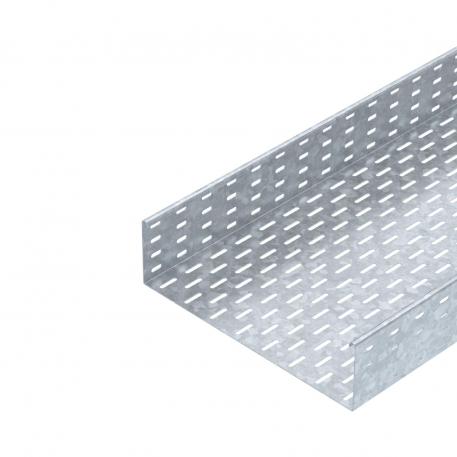

Kabelgoot SKS 110 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 400
Belastingstesttype conform IEC 61537	Type II
Breedte	16 in
Breedte	400 mm
CO₂-voetafdruk (GWP) van wieg tot poort	16,757 kg CO₂e / 1 Meter
Dimensie	110x400x3000
Functiebehoud	nee
Hoogte	4 in
Hoogte	110 mm
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maat B	400 mm
Maß W	400 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	438 cm²
Nuttige doorsnede	43800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,4 kN/m
Steunafstand 2,5 m	1,76 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,8 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 110 FT	3000 mm	100 mm	1,5 mm	nee	staal	thermisch verzinkt	6061605	m	6 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6061621	m	6 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6061656	m	6 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6061672	m	6 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6061702	m	6 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	nee	staal	thermisch verzinkt	6061729	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FT	RLVL 110 FT	6067913	Stuks	10 Stuks
Voegplaat DD	SSLB 400 DD	7070322	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 400 FT	6051413	m	6 m

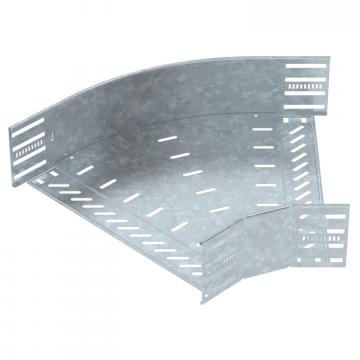

45°-bocht 110 FT	RB 45 140 FT	6036336	Stuks	1 Stuks

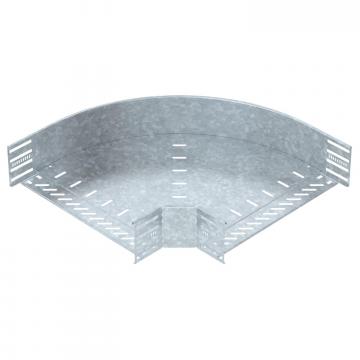

90°-bocht 110 FT	RB 90 140 FT	6036838	Stuks	1 Stuks

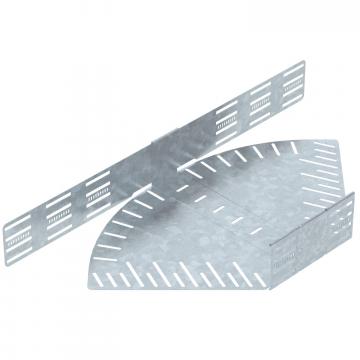

Bocht hoek verstelbaar 110 FT	RB W 140 FT	6037328	Stuks	1 Stuks

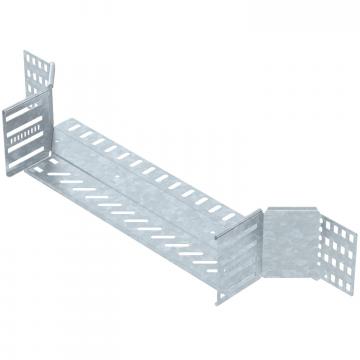

Aanbouw-aftakstuk 110 FT	RAA 140 FT	6042259	Stuks	1 Stuks

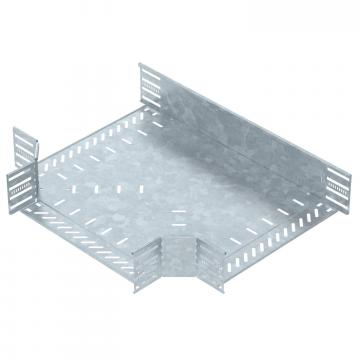

T-stuk 110 FT	RT 140 FT	6038328	Stuks	1 Stuks

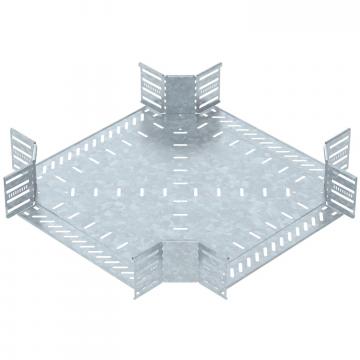

Kruising 110 FT	RK 140 FT	7027457	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 400 DD	6052715	m	6 m
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	30 m
45°-bocht 110 FT	RB 45 140 FT	7068409	Stuks	1 Stuks

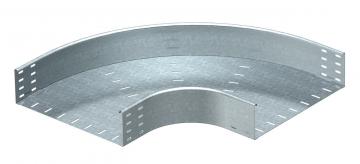

90° bocht 110 FT	RB 90 140 FT	7127413	Stuks	1 Stuks
