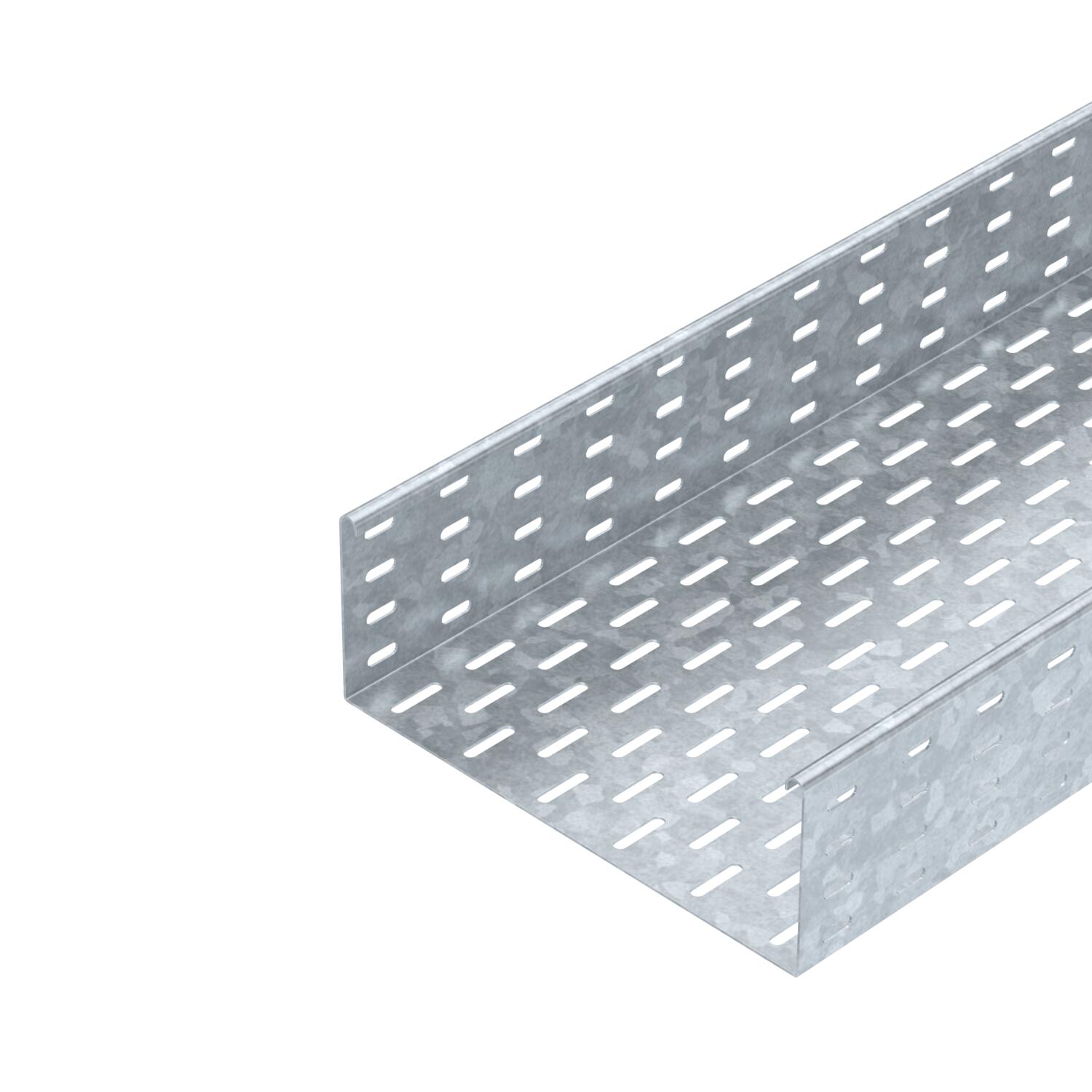

Kabelgoot SKS 110 FT
Art.nr. 6061656 | EAN 4012196062652
- Productbeschrijving
-
Productbeschrijving
SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 110 x 300 Belastingstesttype conform IEC 61537 Type II Dimensie 110x300x3000 Functiebehoud nee Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 32800 mm² Nuttige doorsnede 328 cm² Oppervlak thermisch verzinkt Plaatdikte 0,06 in Plaatdikte 1,5 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 12 in Breedte 300 mm Hoogte 110 mm Hoogte 4 in Lengte 3000 mm Lengte 10 ft Maat B 300 mm Belastingen
Steunafstand 1,5 m 3 kN/m Steunafstand 2,0 m 2,4 kN/m Steunafstand 2,5 m 1,76 kN/m Steunafstand 3,0 m 1,2 kN/m Steunafstand 3,5 m 0,84 kN/m Steunafstand 4,0 m 0,8 kN/m Technische gegevens
Belastingsdiagram kabelgoot type SKS 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
