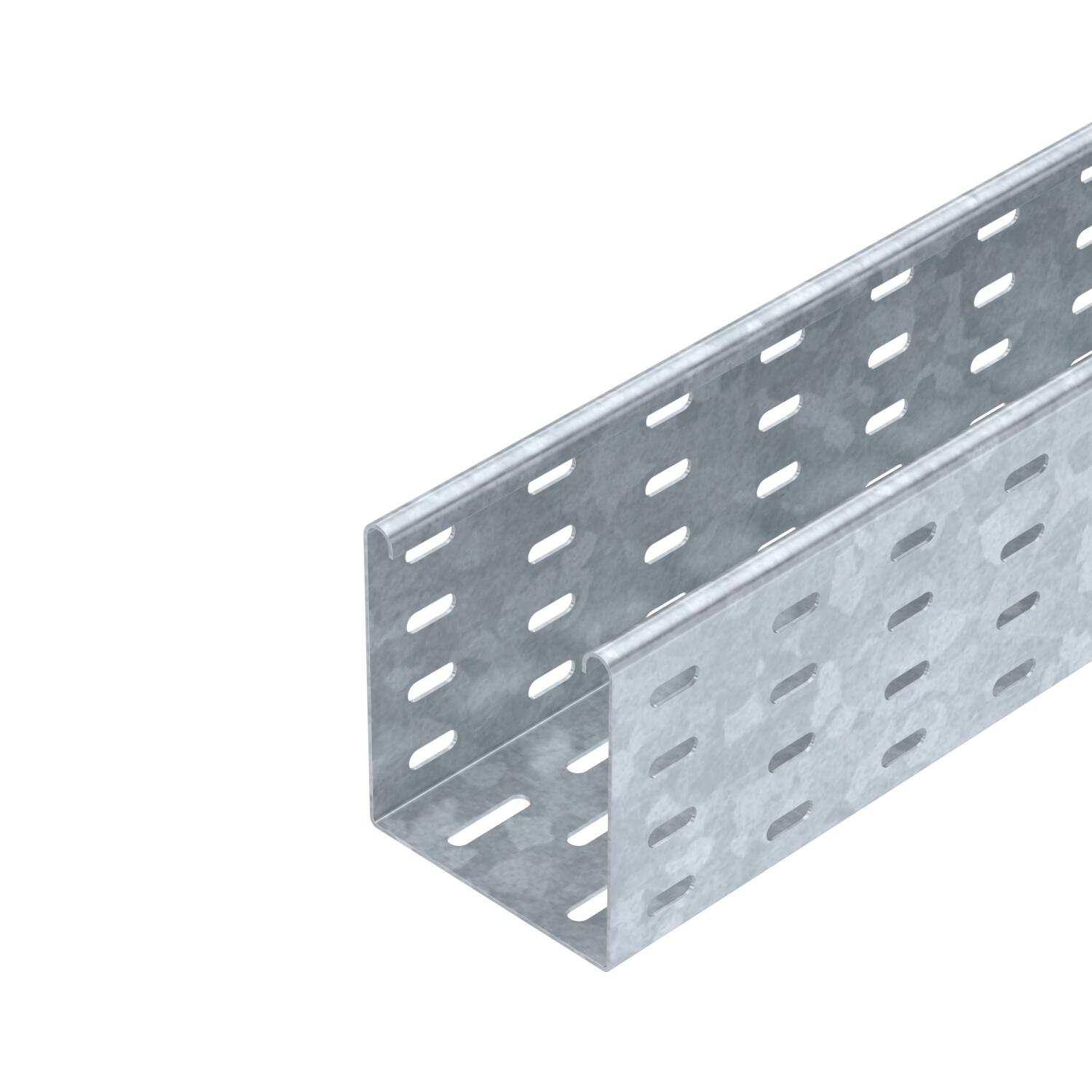

Kabelgoot SKS 110 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 100
Belastingstesttype conform IEC 61537	Type II
Breedte	4 in
Breedte	100 mm
Dimensie	110x100x3000
Functiebehoud	nee
Hoogte	110 mm
Hoogte	4 in
Lengte	10 ft
Lengte	3000 mm
Maat B	100 mm
Maß W	100 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	10800 mm²

Nuttige doorsnede	108 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,4 kN/m
Steunafstand 2,5 m	1,76 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,8 kN/m
Toebehoren	Verbinder RLVL 110
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 110 FT	3000 mm	100 mm	1,5 mm	nee	staal	thermisch verzinkt	6061605	m	6 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	nee	staal	thermisch verzinkt	6061621	m	6 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	nee	staal	thermisch verzinkt	6061656	m	6 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	nee	staal	thermisch verzinkt	6061672	m	6 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	nee	staal	thermisch verzinkt	6061702	m	6 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	nee	staal	thermisch verzinkt	6061729	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FT	RLVL 110 FT	6067913	Stuks	10 Stuks
Voegplaat DD	SSLB 100 DD	7070306	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 100 FT	6051340	m	24 m
45°-bocht 110 FT	RB 45 110 FT	6036330	Stuks	1 Stuks
90°-bocht 110 FT	RB 90 110 FT	6036830	Stuks	1 Stuks
Bocht hoek verstelbaar 110 FT	RB W 110 FT	6037320	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FT	RAA 110 FT	6042251	Stuks	1 Stuks
T-stuk 110 FT	RT 110 FT	6038320	Stuks	1 Stuks
Kruising 110 FT	RK 110 FT	7027451	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	6 m
Scheidingsschot 110 DD	TSG 110 DD	6062335	m	30 m
45°-bocht 110 FT	RB 45 110 FT	7068115	Stuks	1 Stuks
