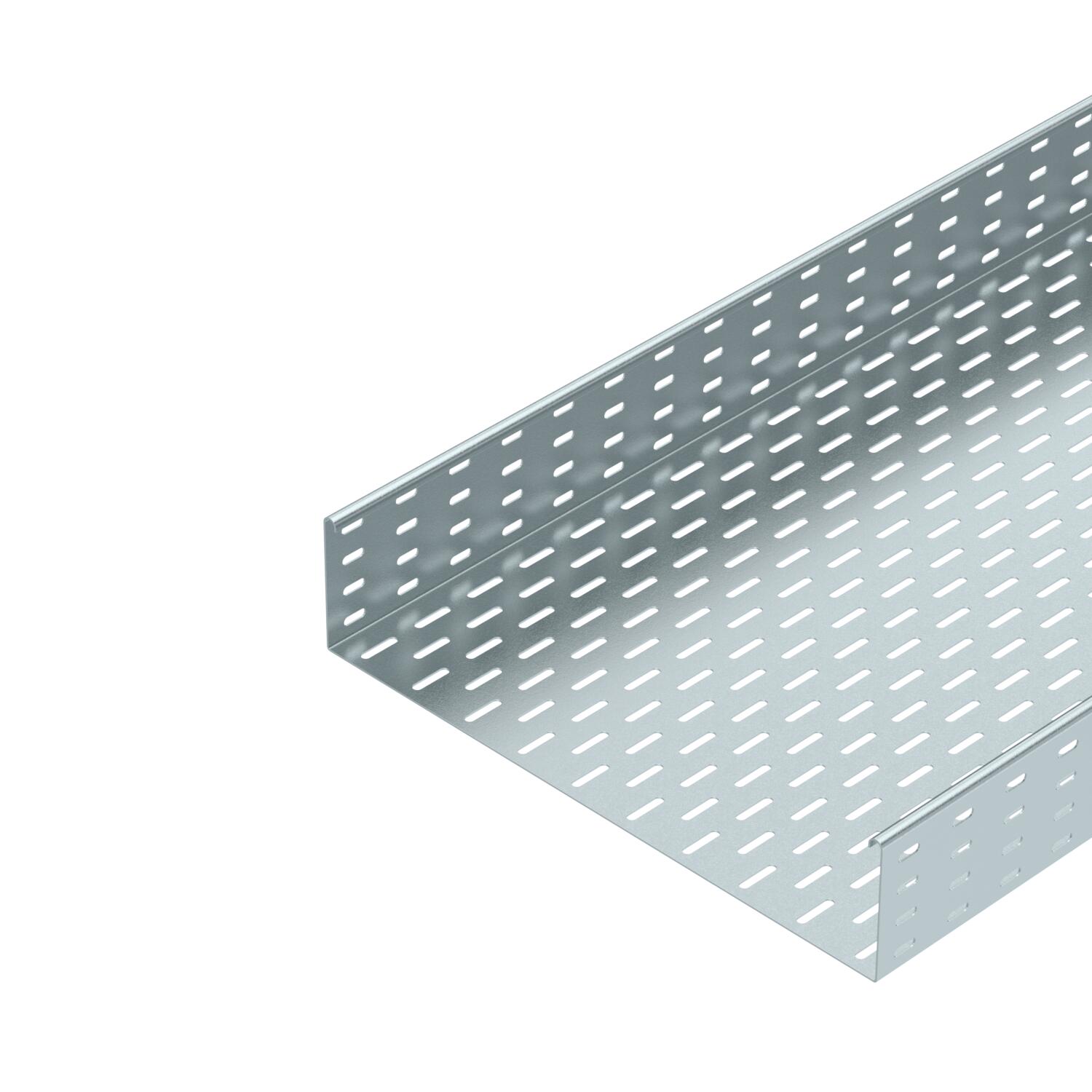

Kabelgoot SKS 110 FS
Art.nr. 6061508 | EAN 4012196062416
- Productbeschrijving
-
Productbeschrijving
SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 110 x 500 Belastingstesttype conform IEC 61537 Type II Dimensie 110x500x3000 Functiebehoud nee Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 548 cm² Nuttige doorsnede 54800 mm² Oppervlak bandverzinkt Plaatdikte 1,5 mm Plaatdikte 0,06 in Roestvast staal, gebeitst nee Toebehoren Verbinder RLVL 110 Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 20 in Breedte 500 mm Hoogte 110 mm Hoogte 4 in Lengte 3000 mm Lengte 10 ft Maat B 500 mm Belastingen
Steunafstand 1,5 m 3 kN/m Steunafstand 2,0 m 2,4 kN/m Steunafstand 2,5 m 1,76 kN/m Steunafstand 3,0 m 1,2 kN/m Steunafstand 3,5 m 0,84 kN/m Steunafstand 4,0 m 0,8 kN/m Technische gegevens
Belastingsdiagram kabelgoot type SKS 110
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
