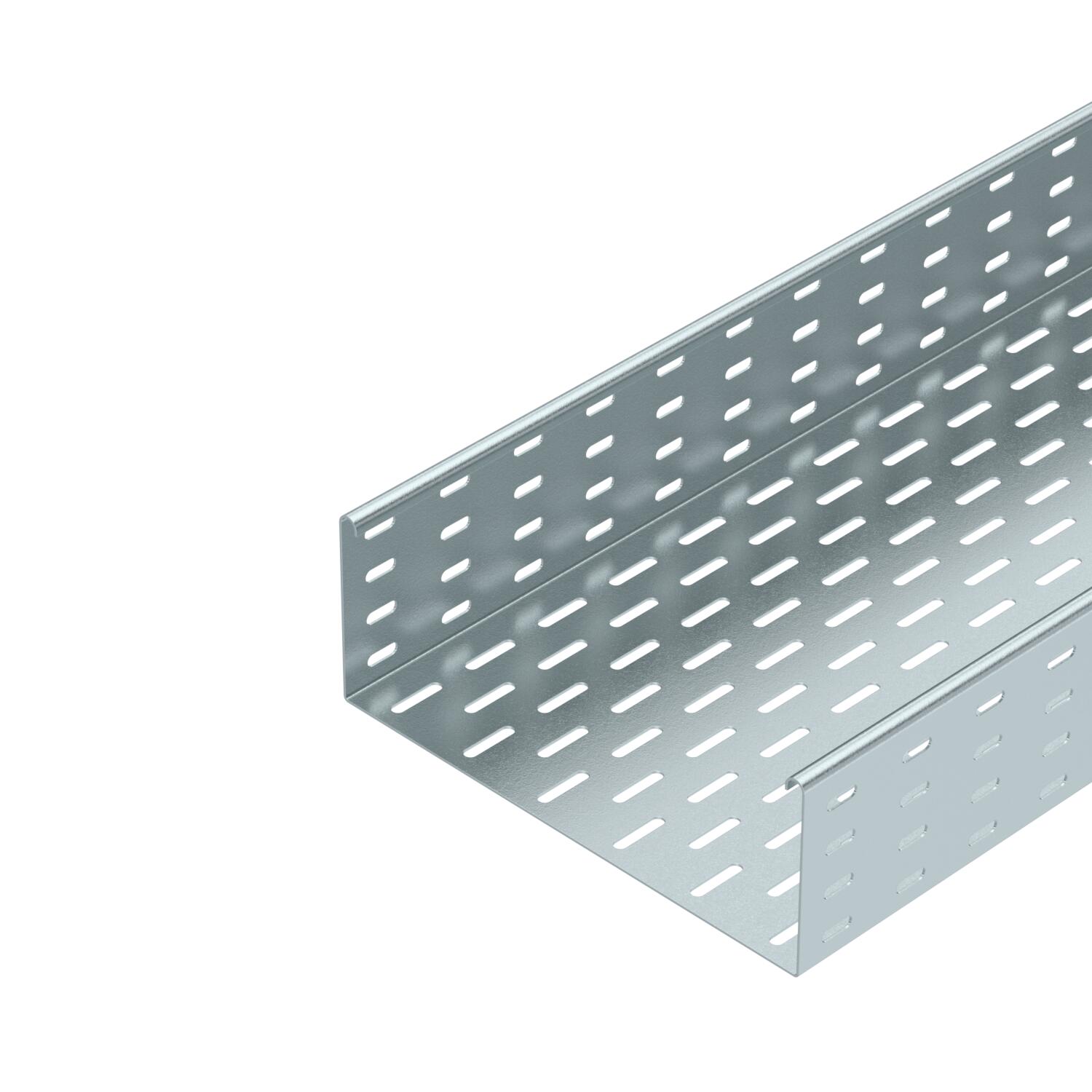

Kabelgoot SKS 110 FS

Art.nr. 6061303 | EAN 4012196062294

3000 mm
1,5 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 110 x 300
Belastingstesttype conform IEC 61537 Type II
Breedte 12 in
Breedte 300 mm
CO₂-voetafdruk (GWP) van wieg tot poort 15,393 kg CO₂e / 1 Meter
Dimensie 110x300x3000
Functiebehoud nee
Hoogte 4 in
Hoogte 110 mm
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 300 mm
Maß W 300 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 32800 mm²
Nuttige doorsnede 328 cm²
Oppervlak bandverzinkt
Plaatdikte 0,06 in
Plaatdikte 1,5 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 3 kN/m
Steunafstand 2,0 m 2,4 kN/m
Steunafstand 2,5 m 1,76 kN/m
Steunafstand 3,0 m 1,2 kN/m
Steunafstand 3,5 m 0,84 kN/m
Steunafstand 4,0 m 0,8 kN/m
Toebehoren Verbinder RLVL 110
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type SKS 110

Belastingsdiagram kabelgoot type SKS 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
SKS 110 FS 3000 mm 100 mm 1,5 mm nee staal bandverzinkt 6061109
6 m
SKS 120 FS 3000 mm 200 mm 1,5 mm nee staal bandverzinkt 6061206
6 m
SKS 130 FS 3000 mm 300 mm 1,5 mm nee staal bandverzinkt 6061303
6 m
SKS 140 FS 3000 mm 400 mm 1,5 mm nee staal bandverzinkt 6061400
6 m
SKS 150 FS 3000 mm 500 mm 1,5 mm nee staal bandverzinkt 6061508
6 m
SKS 155 FS 3000 mm 550 mm 1,5 mm nee staal bandverzinkt 6061559
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 110 FS Koppel-/hoekverbinder 110 FS RLVL 110 FS 6067131
10 Stuks
Voegplaat FS Voegplaat FS SSLB 300 FS 7070217
20 Stuks
45°-bocht 110 FS 45°-bocht 110 FS RB 45 130 FS 6036304
1 Stuks
90°-bocht 110 FS 90°-bocht 110 FS RB 90 130 FS 6036806
1 Stuks
Bocht hoek verstelbaar 110 FS Bocht hoek verstelbaar 110 FS RB W 130 FS 6037306
1 Stuks
Aanbouw-aftakstuk 110 FS Aanbouw-aftakstuk 110 FS RAA 130 FS 6042157
1 Stuks
T-stuk 110 FS T-stuk 110 FS RT 130 FS 6038306
1 Stuks
Kruising 110 FS Kruising 110 FS RK 130 FS 7027355
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 300 FS 6052304
6 m
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
30 m
90° bocht 110 FS 90° bocht 110 FS RB 90 130 FS 7001932
1 Stuks
