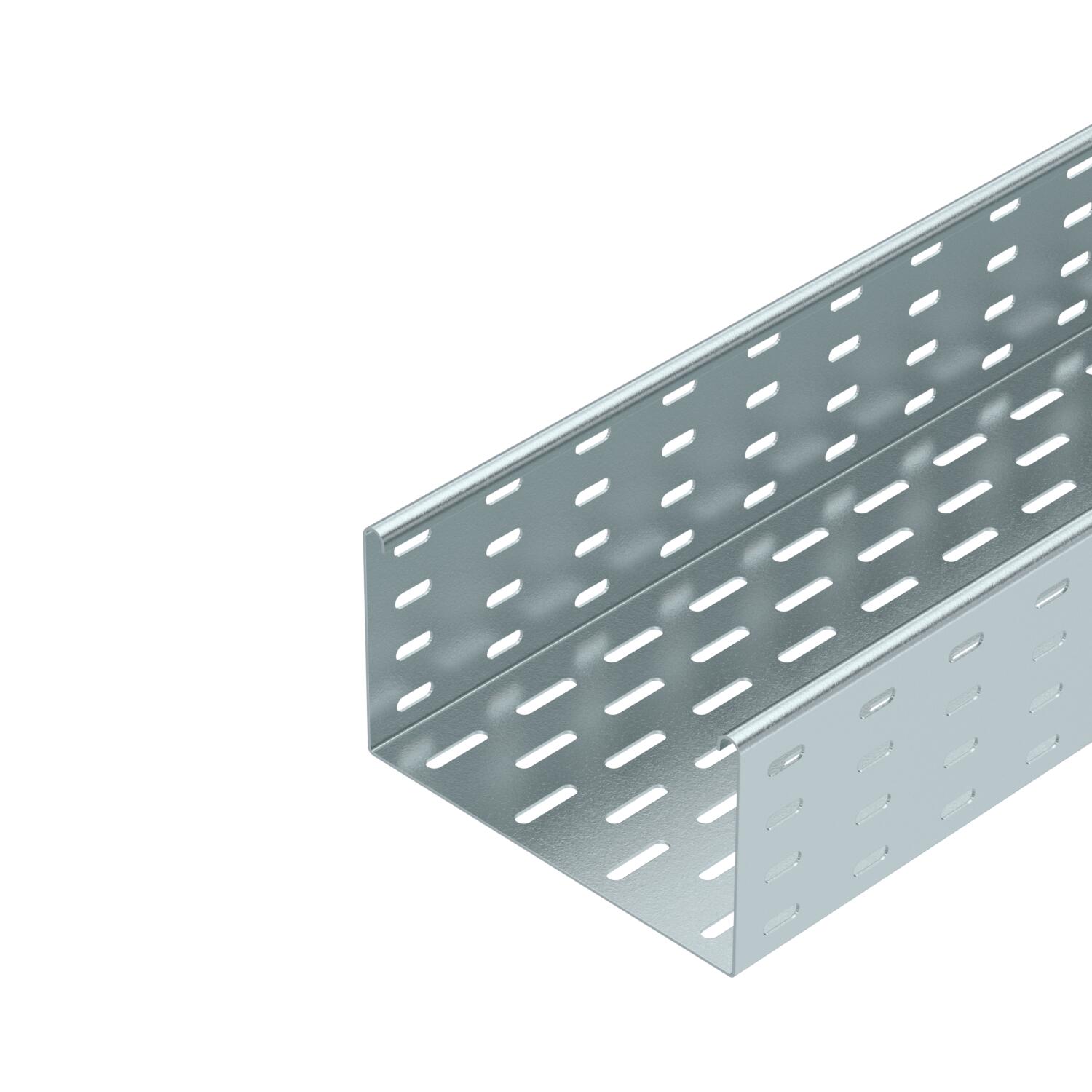

Kabelgoot SKS 110 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1,5 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Terug naar overzicht

Productbeschrijving

Productbeschrijving

SKS 110 = zwaar kabelgootsysteem met zijhoogte 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 200
Belastingstesttype conform IEC 61537	Type II
Breedte	200 mm
Breedte	8 in
CO₂-voetafdruk (GWP) van wieg tot poort	12,6738 kg CO₂e / 1 Meter
Dimensie	110x200x3000
Functiebehoud	nee
Hoogte	4 in
Hoogte	110 mm
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maß W	200 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	218 cm²
Nuttige doorsnede	21800 mm²
Oppervlak	bandverzinkt
Plaatdikte	1,5 mm
Plaatdikte	0,06 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	3 kN/m
Steunafstand 2,0 m	2,4 kN/m
Steunafstand 2,5 m	1,76 kN/m
Steunafstand 3,0 m	1,2 kN/m
Steunafstand 3,5 m	0,84 kN/m
Steunafstand 4,0 m	0,8 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
SKS 110 FS	3000 mm	100 mm	1,5 mm	nee	staal	bandverzinkt	6061109	m	6 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	nee	staal	bandverzinkt	6061206	m	6 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	nee	staal	bandverzinkt	6061303	m	6 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	nee	staal	bandverzinkt	6061400	m	6 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	nee	staal	bandverzinkt	6061508	m	6 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	nee	staal	bandverzinkt	6061559	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FS	RLVL 110 FS	6067131	Stuks	10 Stuks
Voegplaat FS	SSLB 200 FS	7070213	Stuks	20 Stuks
45°-bocht 110 FS	RB 45 120 FS	6036302	Stuks	1 Stuks
90°-bocht 110 FS	RB 90 120 FS	6036804	Stuks	1 Stuks
Bocht hoek verstelbaar 110 FS	RB W 120 FS	6037304	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FS	RAA 120 FS	6042155	Stuks	1 Stuks
T-stuk 110 FS	RT 120 FS	6038304	Stuks	1 Stuks
Kruising 110 FS	RK 120 FS	7027353	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 200 FS	6052207	m	6 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
90° bocht 110 FS	RB 90 120 FS	7001916	Stuks	1 Stuks
