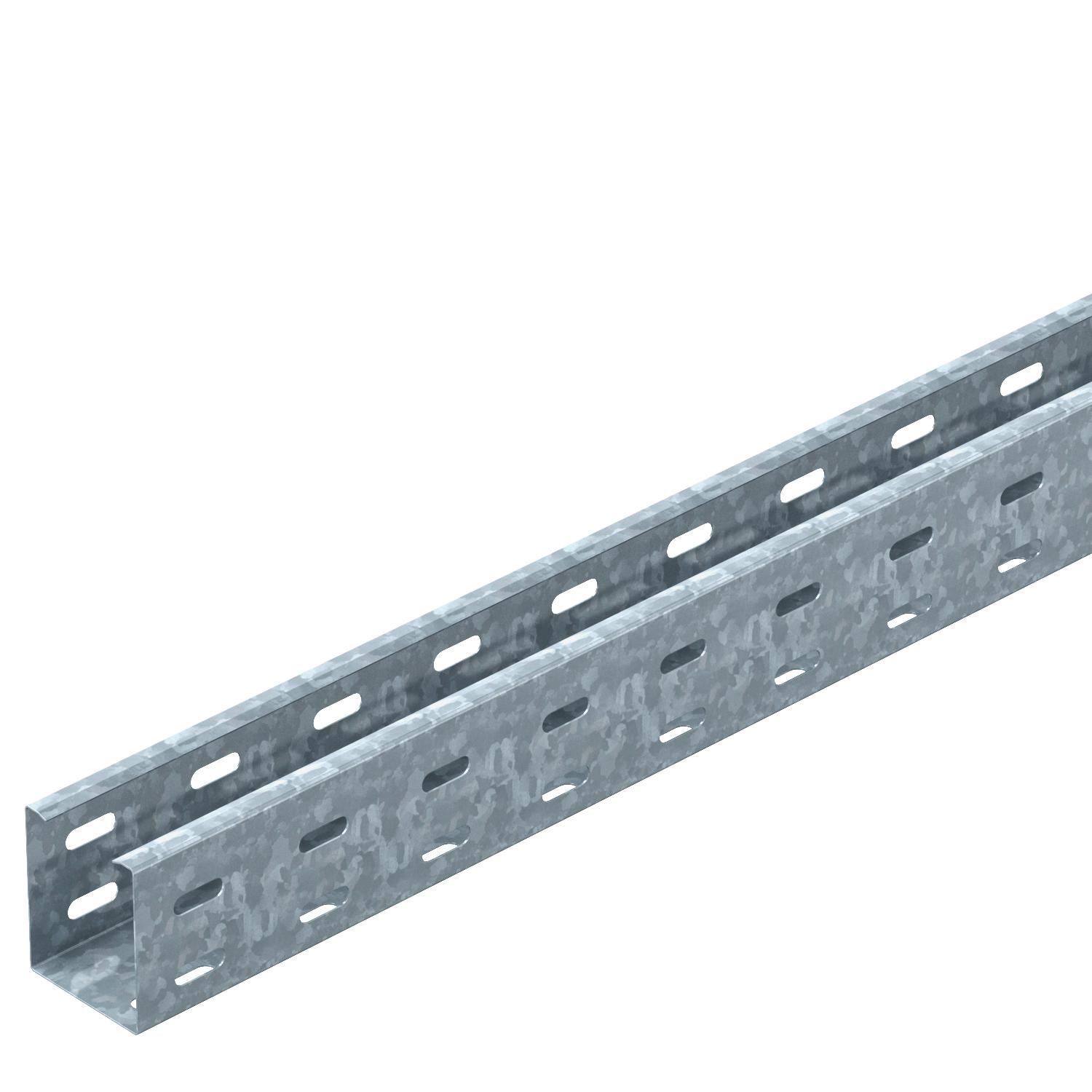

Kabelgoot RKS 60 FT geperforeerd

Art.nr. 6047602 | EAN 4012196662166

6047602 / RKS 605 FT
3000 mm
50 mm
0,75 mm
nee
staal
thermisch verzinkt
Productbeschrijving
Productbeschrijving
RKS 60 = Rationeel kabelgootsysteem met een hoogte van 60 mm (niet-geribde bodemplaat).
Geschikte deksel met draaigrendel: type AZDMD 50.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Afmetingen 60x50
Belastingstesttype conform IEC 61537 Type II
Bodemperforatie 7 x 32
Breedte 50 mm
CO₂-voetafdruk (GWP) van wieg tot poort 2,679 kg CO₂e / 1 Meter
Dimensie 60x50x3000
Functiebehoud nee
Hoogte 60 mm
Kleur zink
Lengte 3000 mm
Maat L 3000 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 3000 mm²
Nuttige doorsnede 30 cm²
Oppervlak thermisch verzinkt
Plaatdikte 0,75 mm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 2 kN/m
Steunafstand 1,5 m 0,8 kN/m
Steunafstand 2,0 m 0,5 kN/m
Steunafstand 2,5 m 0,35 kN/m
Steunafstand 3,0 m 0,15 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type RKS 60 niet-geribd

Belastingsdiagram kabelgoot type RKS 60 niet-geribd
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
RKS 605 FT 3000 mm 50 mm 0,75 mm nee staal thermisch verzinkt 6047602
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT RLVK 60 FT 6067603
10 Stuks

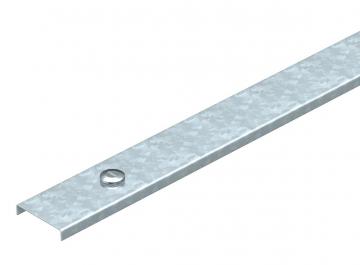

Deksel met draaigrendel DD Deksel met draaigrendel DD AZDMD 50 DD 6080154
42 m
