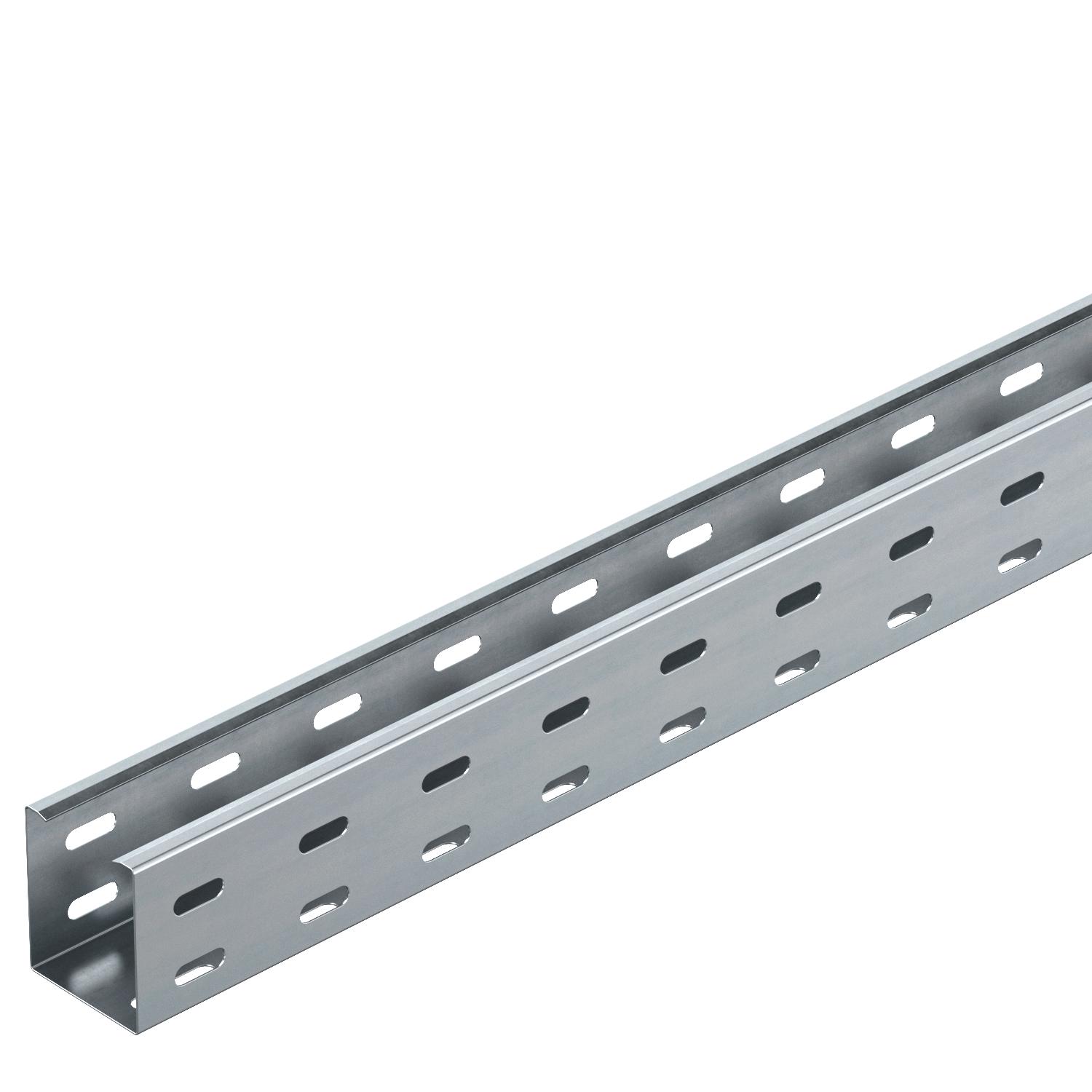

Kabelgoot RKS 60 FS geperforeerd
Art.nr. 6047600 | EAN 4012196662159
- Productbeschrijving
-
Productbeschrijving
RKS 60 = Rationeel kabelgootsysteem met een hoogte van 60 mm (niet-geribde bodemplaat).
Geschikte deksel met draaigrendel: type AZDMD 50.
-
- Technische gegevens
-
Technische gegevens
Afmetingen 60x50 Belastingstesttype conform IEC 61537 Type II Bodemperforatie 7x32 Breedte 50 mm Dimensie 60x50x3000 Functiebehoud nee Hoogte 60 mm Lengte 3000 mm Maat L 3000 mm Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 3000 mm² Nuttige doorsnede 30 cm² Oppervlak bandverzinkt Plaatdikte 0,75 mm Roestvast staal, gebeitst nee Steunafstand 1,0 m 2 kN/m Steunafstand 1,5 m 0,8 kN/m Steunafstand 2,0 m 0,5 kN/m Steunafstand 2,5 m 0,35 kN/m Steunafstand 3,0 m 0,15 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelgoot type RKS 60 niet-geribd
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS
RLVK 60 FS 6067093 10 Stuks
90°-bocht 60 FS
RB 90 605 FS 7124430 1 Stuks
Deksel met draaigrendel FS
AZDMD 50 FS 6080138 6 m

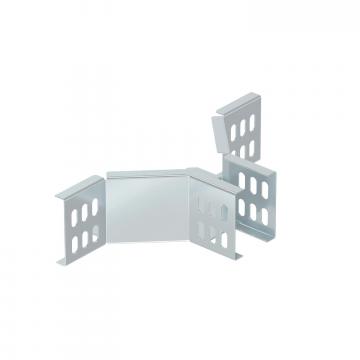

Aanbouw T-stuk 60 FS
RAA 605 FS 7120460 1 Stuks - Downloads
-
