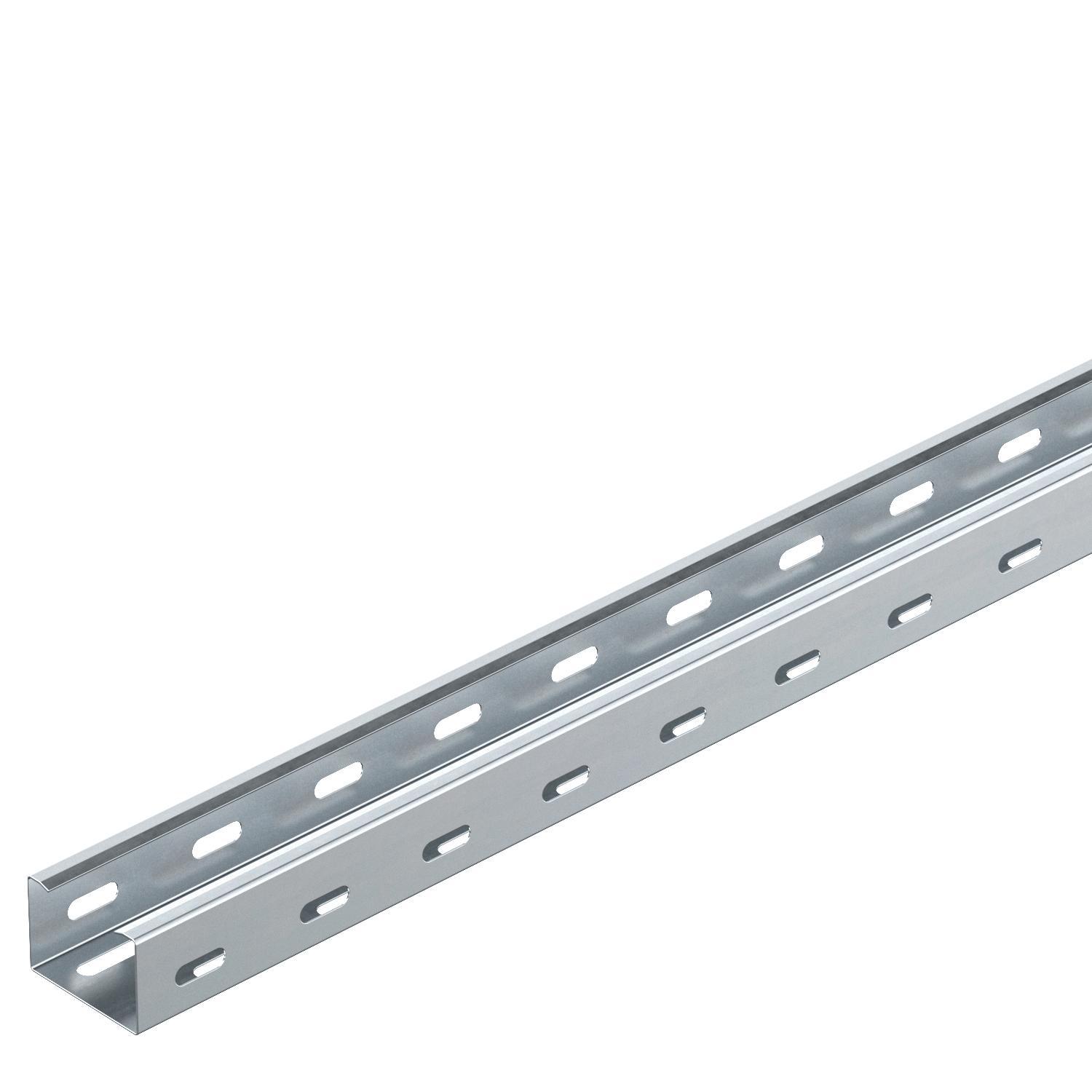

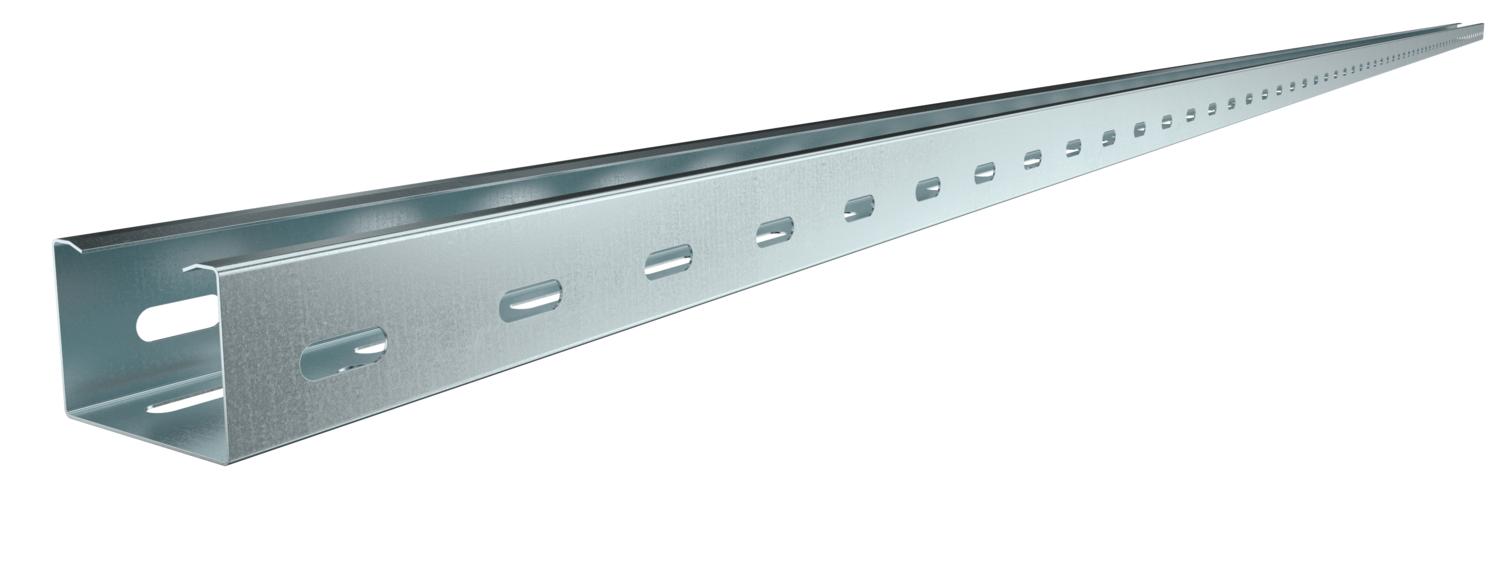

Kabelgoot RKS 35 FS

Art.nr. 6047410 | EAN 4012196662104

6047410 / RKS 305 FS
3000 mm
50 mm
0,75 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
RKS 35 = rationeel kabelgootsysteem met zijhoogte 35 mm.
Geschikte deksel met draaigrendel: type AZDMD 50.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 35x50
Belastingstesttype conform IEC 61537 Type II
Bodemperforatie 7x32
Breedte 50 mm
CO₂-voetafdruk (GWP) van wieg tot poort 1,759 kg CO₂e / 1 Meter
Dimensie 35x50x3000
Functiebehoud nee
Hoogte 35 mm
Kleur zink
Lengte 3000 mm
Maat L 3000 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 16 cm²
Nuttige doorsnede 1600 mm²
Oppervlak bandverzinkt
Plaatdikte 0,75 mm
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 1,2 kN/m
Steunafstand 1,5 m 0,5 kN/m
Steunafstand 2,0 m 0,3 kN/m
Steunafstand 2,5 m 0,1 kN/m
Steunafstand 3,0 m 0,05 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type RKS 35

Belastingsdiagram kabelgoot type RKS 35
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
RKS 305 FS 3000 mm 50 mm 0,75 mm nee staal bandverzinkt 6047410
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 35 FS 6067085
10 Stuks

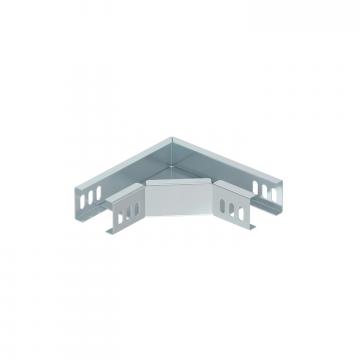

90° bocht 35 FS 90° bocht 35 FS RB 90 305 FS 7124400
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS AZDMD 50 FS 6080138
6 m
