Let op: Dit artikel staat op uitloop.

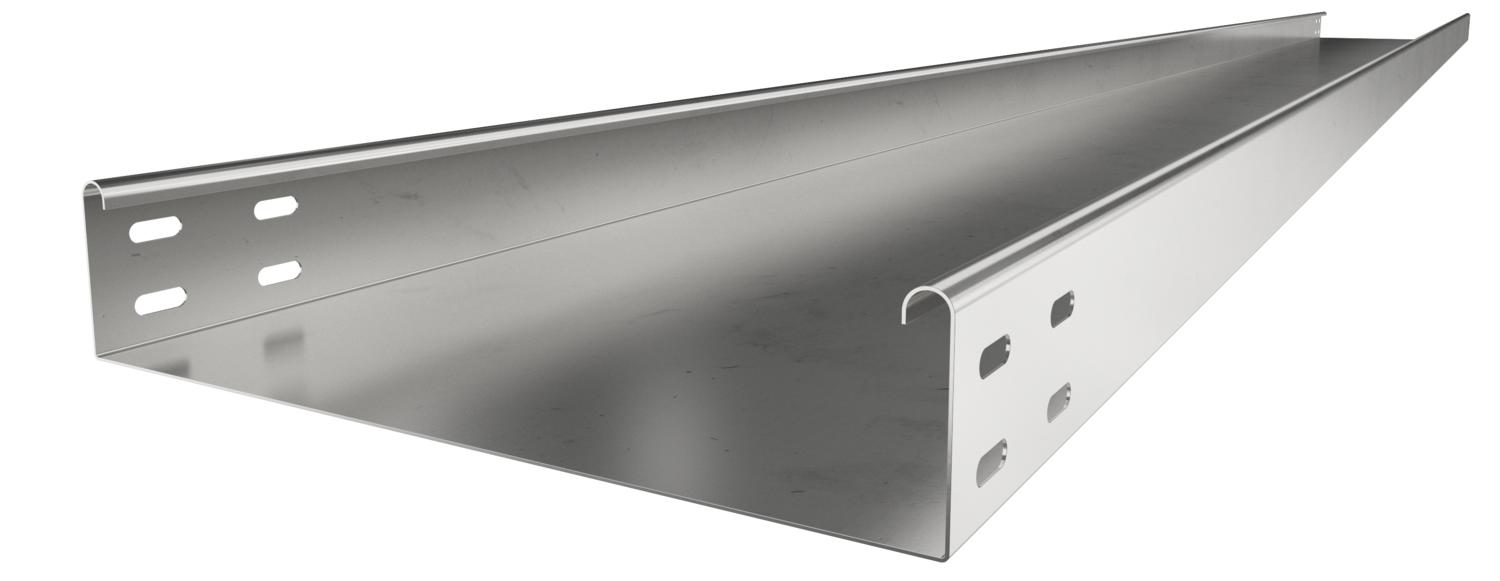

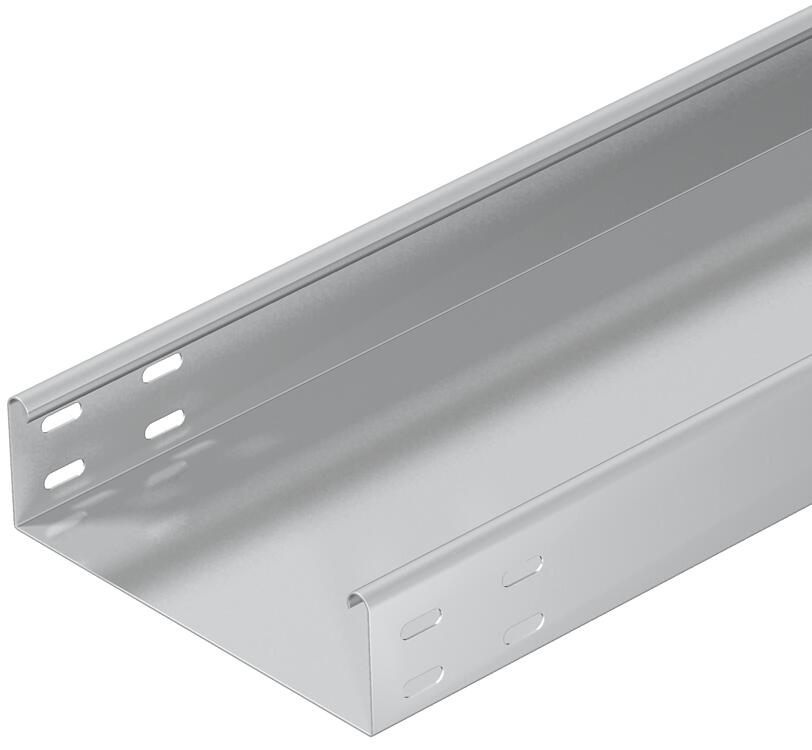

Kabelgoot MKSU 60 A2

Art.nr. 6063861 | EAN 4012196064212

6063861 / MKSU 650 A2
3000 mm
500 mm
1 mm
nee
Roestvast staal 1.4301
blank, nabehandeld
Productbeschrijving
Productbeschrijving
MKSU 60 = kabelgootsysteem, niet-geperforeerd, met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Afmetingen 60 x 500
Belastingstesttype conform IEC 61537 Type II
Breedte 20 in
Breedte 500 mm
CO₂-voetafdruk (GWP) van wieg tot poort 25,027 kg CO₂e / 1 Meter
Dimensie 60x500x3000
Functiebehoud nee
Hoogte 60 mm
Hoogte 2 in
Lengte 3000 mm
Lengte 10 ft
Maat B 500 mm
Materiaal Roestvast staal 1.4301
Met bovenstuk nee
Montagegat in bodem nee
NATO Gatenpatroon nee
Nuttige doorsnede 29800 mm²
Nuttige doorsnede 298 cm²
Oppervlak blank, nabehandeld
Plaatdikte 0,04 in
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,5 kN/m
Steunafstand 1,75 m 1,25 kN/m
Steunafstand 2,0 m 1 kN/m
Steunafstand 2,5 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie nee

Technische gegevens

Belastingsdiagram kabelgoot type MKSU 60 VA

Belastingsdiagram kabelgoot type MKSU 60 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKSU 650 A2 3000 mm 500 mm 1 mm nee Roestvast staal 1.4301 blank, nabehandeld 6063861
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2 Koppelplaat A2 RLVK 60 A2 6067654
10 Stuks
Deksel met draaigrendel A2 Deksel met draaigrendel A2 DRL 500 A2 6052959
3 m
Voegplaat A2 Voegplaat A2 SSLB 500 A2 7070373
20 Stuks
