Let op: Dit artikel staat op uitloop.

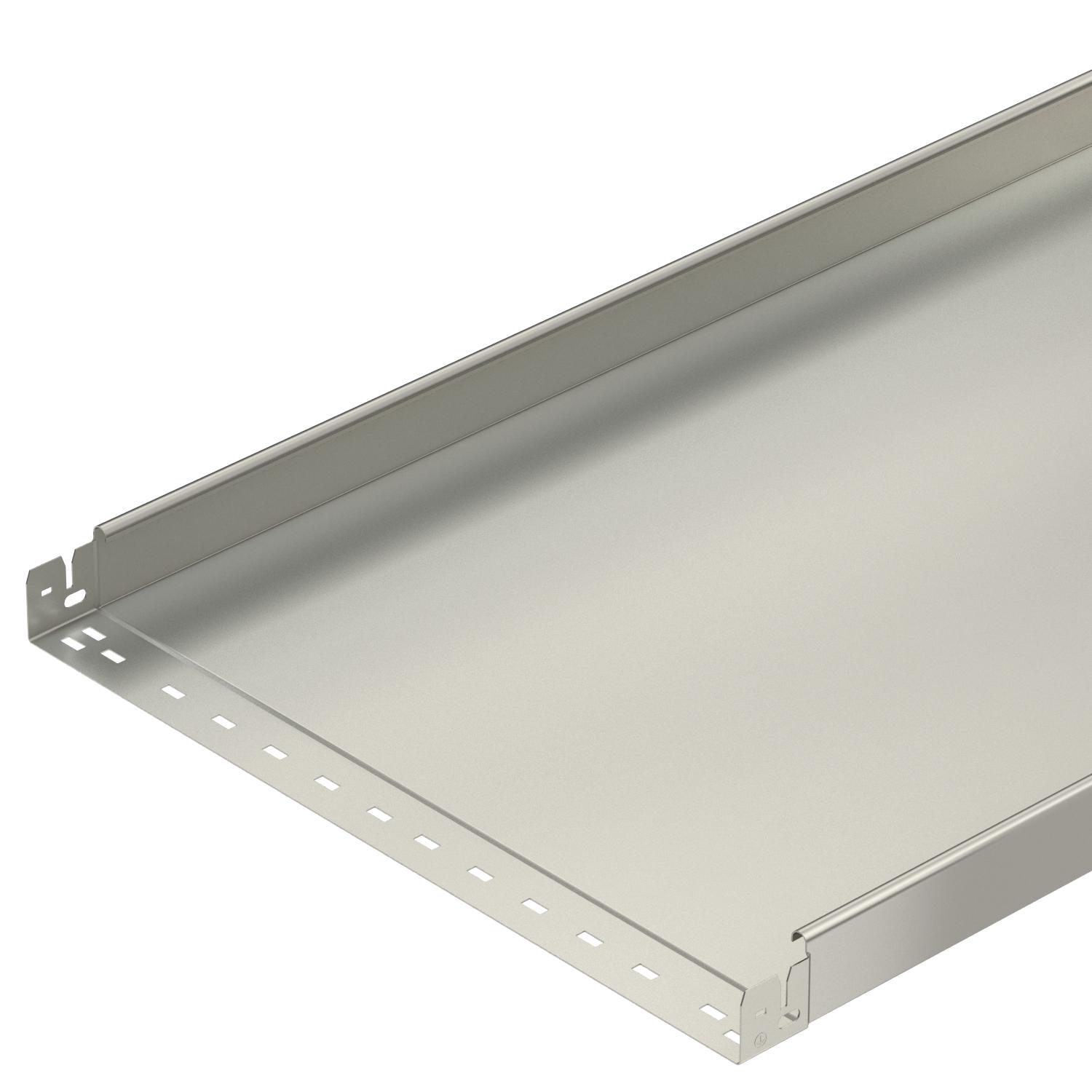

Kabelgoot MKS-Magic® 60 ongeperforeerd A2
Art.nr. 6059277 | EAN 4012195831549
- Productbeschrijving
-
Productbeschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 60x600x3050 Effectieve lengte 3000 mm Functiebehoud nee Materiaal Roestvast staal 1.4301 Met bovenstuk nee Montagegat in bodem nee NATO Gatenpatroon nee Nuttige doorsnede 35800 mm² Nuttige doorsnede 358 cm² Oppervlak blank, nabehandeld Plaatdikte 1 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie nee Afmetingen
Breedte 600 mm Hoogte 60 mm Lengte 3050 mm Maat B 600 mm Belastingen
Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Technische gegevens
Belastingsdiagram kabelgoot type MKSMU 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
- Downloads
-
Specificatieblad MKSMU 660 A2 / 6059277 , 0.29MB , pdfRichtlijn KTS Kabeltragsysteme , 1.61MB , pdfCatalogus Kabeltragsysteme , 45.23MB , pdfConformiteitsverklaring MKSMU 660 A2 / 6059277 , 0.15MB , pdfREACH Conformiteitsverklaring MKSMU 660 A2 / 6059277 , 0.12MB , pdfRoHS Conformiteitsverklaring MKSMU 660 A2 / 6059277 , 0.12MB , pdfGoedkeuring VDE-goedkeuring KTS-Magic , 0.18MB , pdfDuurzaamheidsrapport Duurzaamheidsrapport kabeldraagsystemen , 2.00MB , pdfMontagehandleiding Beknopte handleiding voor MKSM, SKSM, RKSM , 0.04MB , pdfMontagehandleiding Rastbare Kabelrinnensysteme Magic , 11.60MB , pdf
