Let op: Dit artikel staat op uitloop.

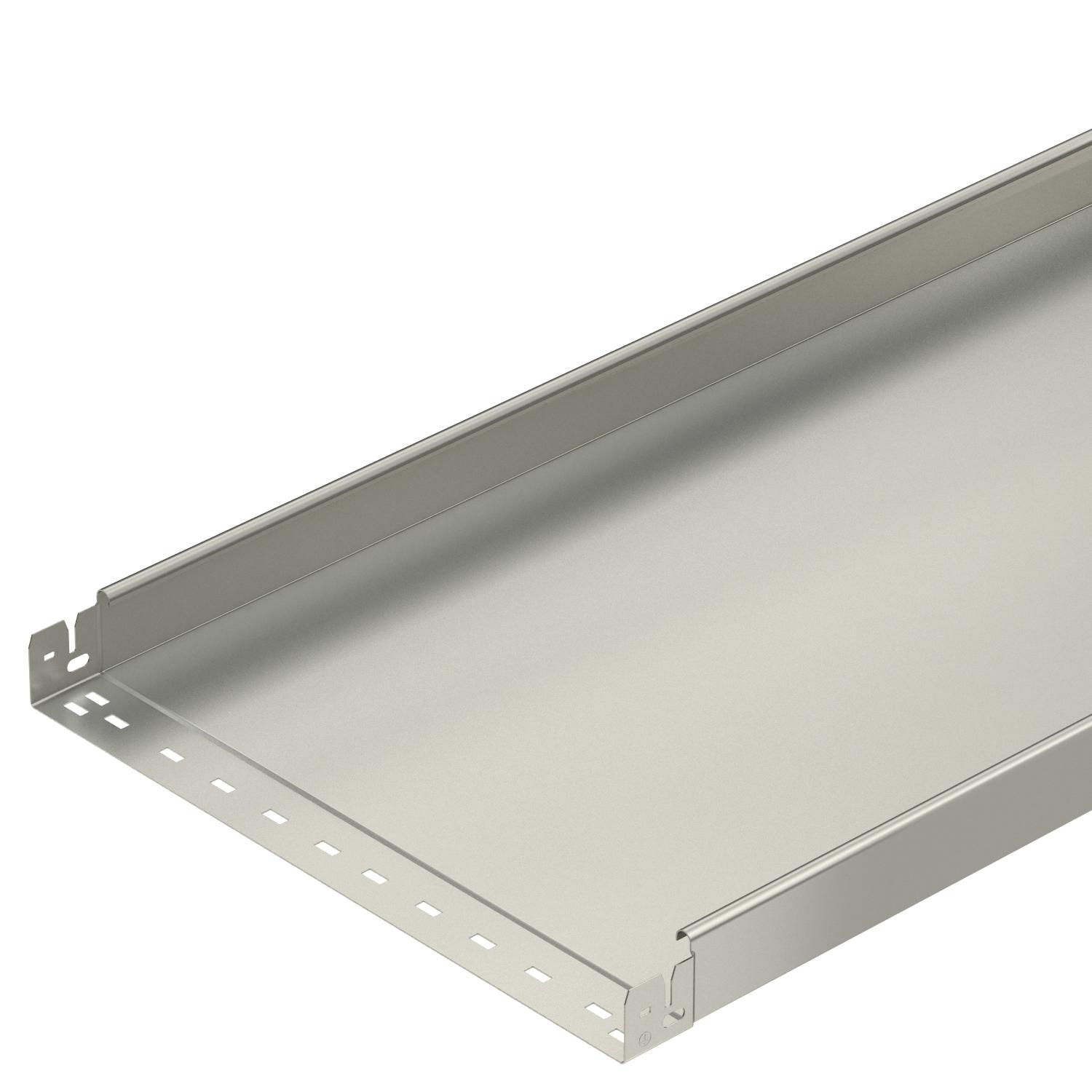

Kabelgoot MKS-Magic® 60 ongeperforeerd A2
Art.nr. 6059275 | EAN 4012195831532
- Productbeschrijving
-
Productbeschrijving
Ongeperforeerde kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Dimensie 60x500x3050 Effectieve lengte 3000 mm Functiebehoud nee Materiaal Roestvast staal 1.4301 Met bovenstuk nee Montagegat in bodem nee NATO Gatenpatroon nee Nuttige doorsnede 29800 mm² Nuttige doorsnede 298 cm² Oppervlak blank, nabehandeld Plaatdikte 1 mm Roestvast staal, gebeitst nee Type verbinder kabeldraagsysteem Klikbevestiging Uitvoering verbinder geïntegreerde verbinder Verspanuitvoering nee Zijperforatie nee Afmetingen
Breedte 500 mm Hoogte 60 mm Lengte 3050 mm Maat B 500 mm Belastingen
Steunafstand 1,5 m 1,5 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Technische gegevens
Belastingsdiagram kabelgoot type MKSMU 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
