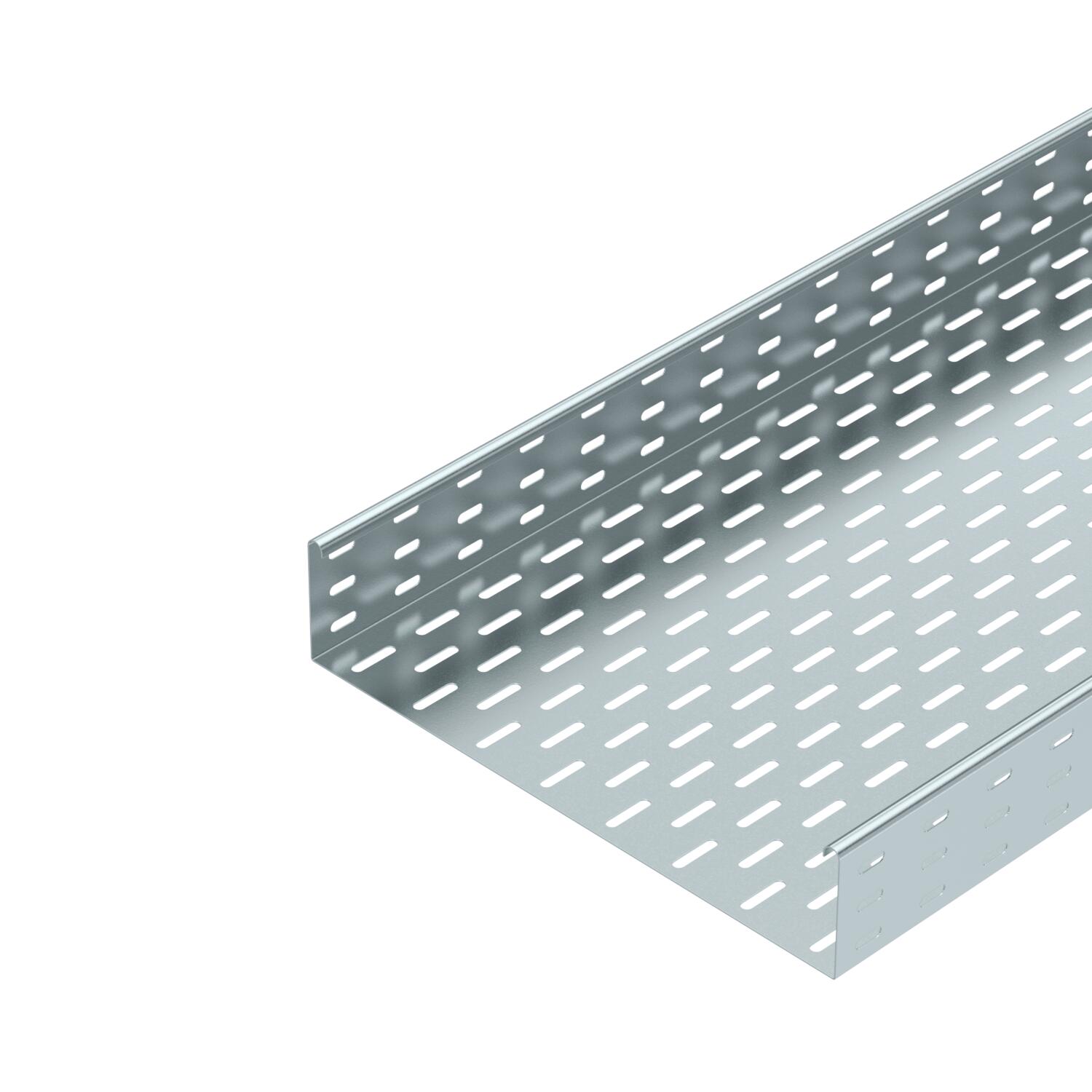

Kabelgoot MKS 85 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

MKS 85 = Middelzwaar KabelgootSysteem met een zijhoogte van 85 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	85 x 400
Belastingstesttype conform IEC 61537	Type II
Breedte	16 in
Breedte	400 mm
CO₂-voetafdruk (GWP) van wieg tot poort	11,251 kg CO₂e / 1 Meter
Dimensie	85x400x3000
Functiebehoud	nee
Hoogte	85 mm
Hoogte	3 in
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maat B	400 mm
Maß W	400 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	338 cm²
Nuttige doorsnede	33800 mm²
Oppervlak	bandverzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,75 kN/m
Steunafstand 1,75 m	1,4 kN/m
Steunafstand 2,0 m	1,1 kN/m
Steunafstand 2,5 m	0,5 kN/m
Toebehoren	Verbinder RLVL 85
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 810 FS	3000 mm	100 mm	1 mm	nee	staal	bandverzinkt	6057101	m	6 m
MKS 820 FS	3000 mm	200 mm	1 mm	nee	staal	bandverzinkt	6057209	m	6 m
MKS 830 FS	3000 mm	300 mm	1 mm	nee	staal	bandverzinkt	6057306	m	6 m
MKS 840 FS	3000 mm	400 mm	1 mm	nee	staal	bandverzinkt	6057403	m	6 m
MKS 850 FS	3000 mm	500 mm	1 mm	nee	staal	bandverzinkt	6057500	m	6 m
MKS 860 FS	3000 mm	600 mm	1 mm	nee	staal	bandverzinkt	6057535	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder FS	RLVL 85 FS	6067123	Stuks	10 Stuks
Voegplaat FS	SSLB 400 FS	7070221	Stuks	20 Stuks
45°-bocht 85 FS	RB 45 840 FS	6036206	Stuks	1 Stuks
90°-bocht 85 FS	RB 90 840 FS	6036706	Stuks	1 Stuks
Bocht hoek verstelbaar 85 FS	RB W 840 FS	6037206	Stuks	1 Stuks
Aanbouw-aftakstuk 85 FS	RAA 840 FS	6042137	Stuks	1 Stuks
T-stuk 85 FS	RT 840 FS	6038216	Stuks	1 Stuks
Kruising 85 FS	RK 840 FS	7027337	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	6 m
Scheidingsschot 85 FS	TSG 85 FS	6062114	m	45 m
45° bocht 85 FS	RB 45 840 FS	7000529	Stuks	1 Stuks
