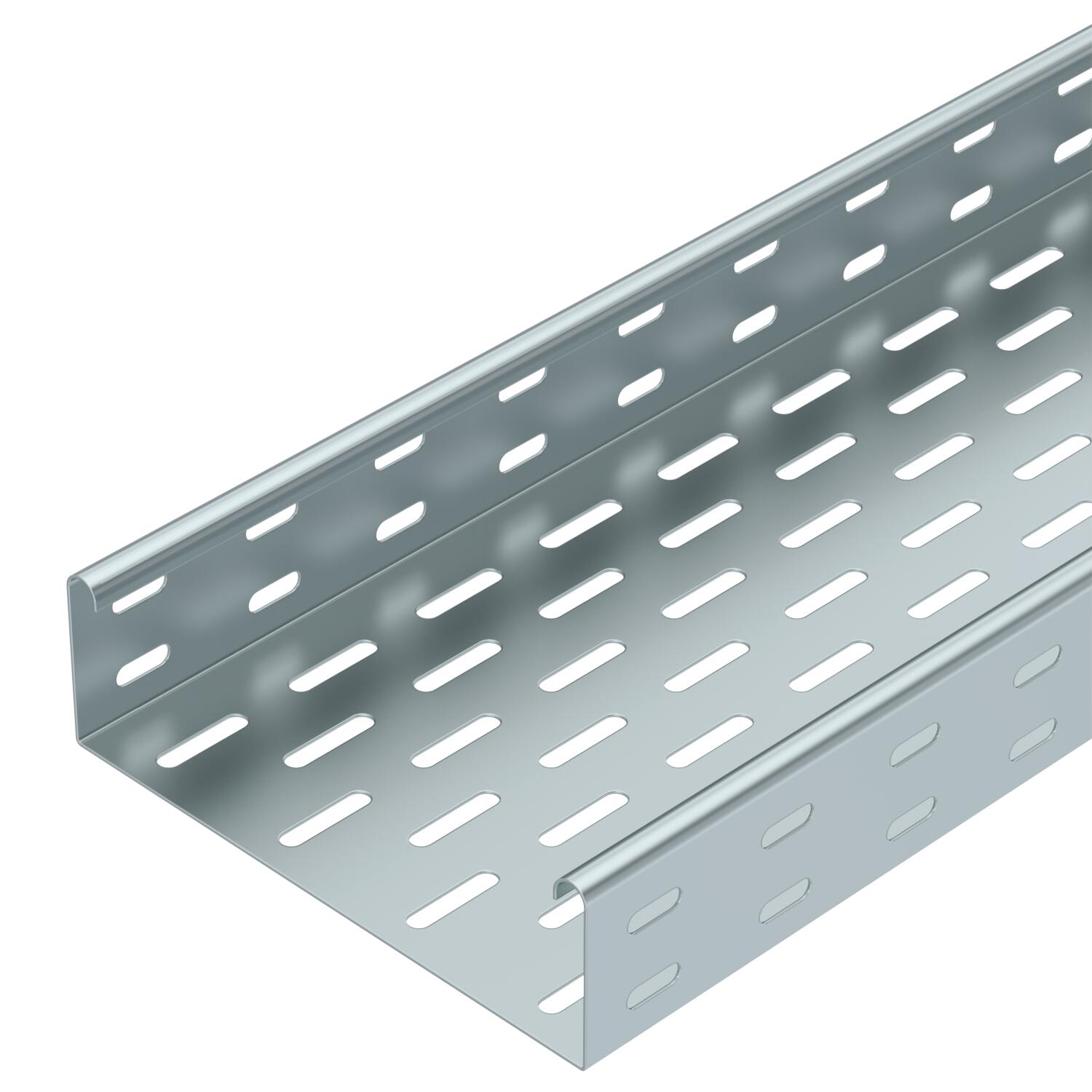

Kabelgoot MKS 60 FT SOMY

Art.nr. 7190101 | EAN 4012195763413

3000 mm
1 mm
nee
staal
vuurverzinkt 85µm
Productbeschrijving
Productbeschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 150 mm
CO₂-voetafdruk (GWP) van wieg tot poort 5,948 kg CO₂e / 1 Meter
Dimensie 60x150x3000
Functiebehoud nee
Hoogte 60 mm
Kleur zink
Lengte 3000 mm
Maat B 150 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 8800 mm²
Nuttige doorsnede 88 cm²
Oppervlak vuurverzinkt 85µm
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,5 kN/m
Steunafstand 1,75 m 1,25 kN/m
Steunafstand 2,0 m 1 kN/m
Steunafstand 2,5 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingdiagram kabelgoot type MKS 60

Belastingdiagram kabelgoot type MKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 615 FT SO 3000 mm 150 mm 1 mm nee staal vuurverzinkt 85µm 7190101
12 m
MKS 620 FT SO 3000 mm 200 mm 1 mm nee staal vuurverzinkt 85µm 7190103
3 m

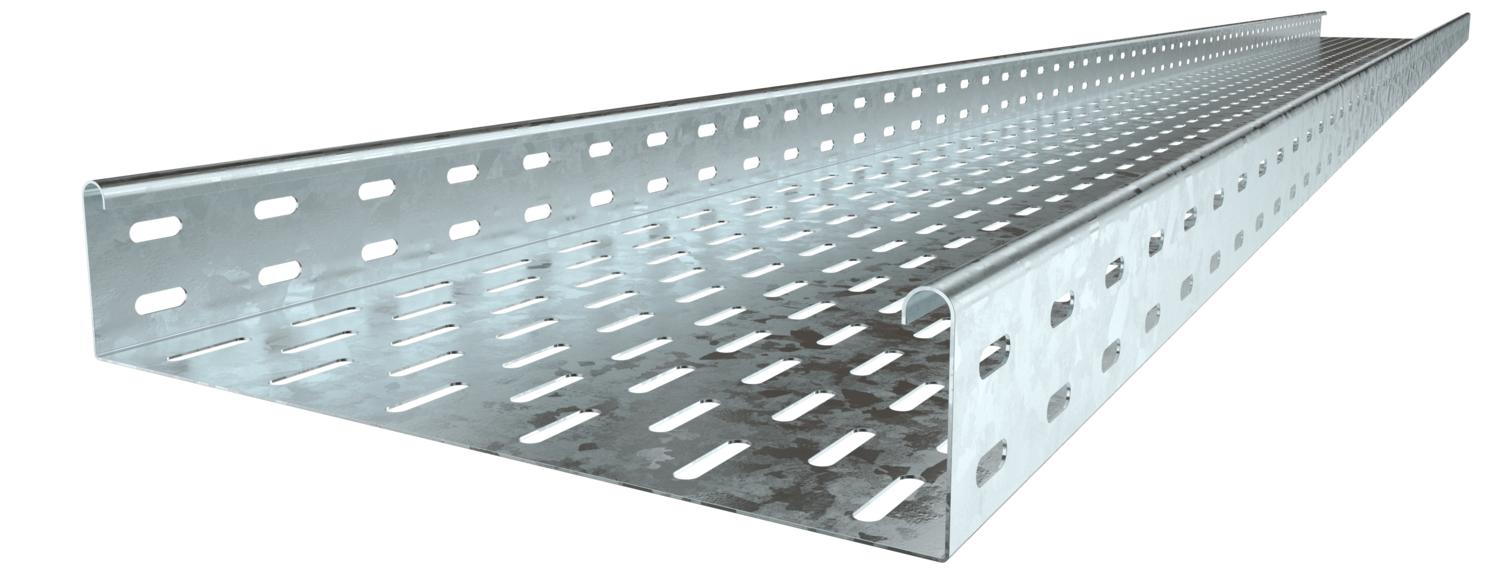

MKS 630 FT SO 3000 mm 300 mm 1 mm nee staal vuurverzinkt 85µm 7190107
6 m
MKS 640 FT SO 3000 mm 400 mm 1 mm nee staal vuurverzinkt 85µm 7190109
84 m
