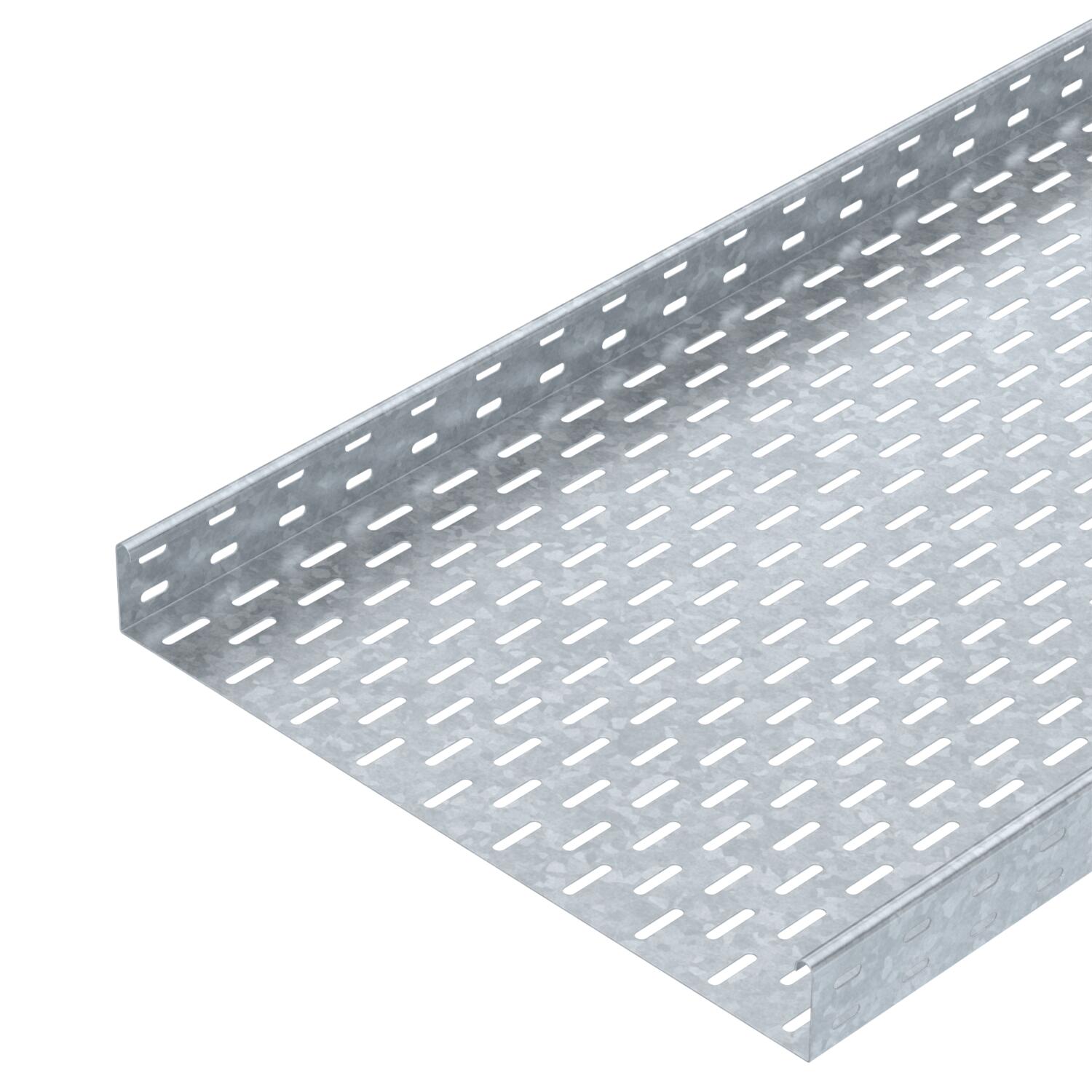

Kabelgoot MKS 60 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.

Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 500
Belastingstesttype conform IEC 61537	Type II
Breedte	20 in
Breedte	500 mm
Dimensie	60x500x3000
Functiebehoud	nee
Hoogte	2 in
Hoogte	60 mm
Lengte	10 ft
Lengte	3000 mm
Maat B	500 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	29800 mm²
Nuttige doorsnede	298 cm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 1,75 m	1,25 kN/m
Steunafstand 2,0 m	1 kN/m
Steunafstand 2,5 m	0,5 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 610 FT	3000 mm	100 mm	1 mm	nee	staal	thermisch verzinkt	6055532	m	12 m
MKS 615 FT	3000 mm	150 mm	1 mm	nee	staal	thermisch verzinkt	6055559	m	12 m
MKS 620 FT	3000 mm	200 mm	1 mm	nee	staal	thermisch verzinkt	6055575	m	6 m
MKS 630 FT	3000 mm	300 mm	1 mm	nee	staal	thermisch verzinkt	6055613	m	6 m
MKS 640 FT	3000 mm	400 mm	1 mm	nee	staal	thermisch verzinkt	6055664	m	6 m
MKS 650 FT	3000 mm	500 mm	1 mm	nee	staal	thermisch verzinkt	6055699	m	6 m
MKS 660 FT	3000 mm	600 mm	1 mm	nee	staal	thermisch verzinkt	6055710	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	RLVK 60 FT	6067603	Stuks	10 Stuks
Voegplaat DD	SSLB 500 DD	7070326	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 500 FT	6051448	m	6 m
45° bocht 60 FT	RB 45 650 FT	6036140	Stuks	1 Stuks
90°-bocht 60 FT	RB 90 650 FT	6036600	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FT	RB W 650 FT	6037130	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	RAA 650 FT	6042221	Stuks	1 Stuks
T-stuk 60 FT	RT 650 FT	6038140	Stuks	1 Stuks
Kruisstuk 60 FT	RK 650 FT	7027419	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 500 DD	6052718	m	6 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m
45° bocht 60 FT	RB 45 650 FT	7066503	Stuks	1 Stuks
