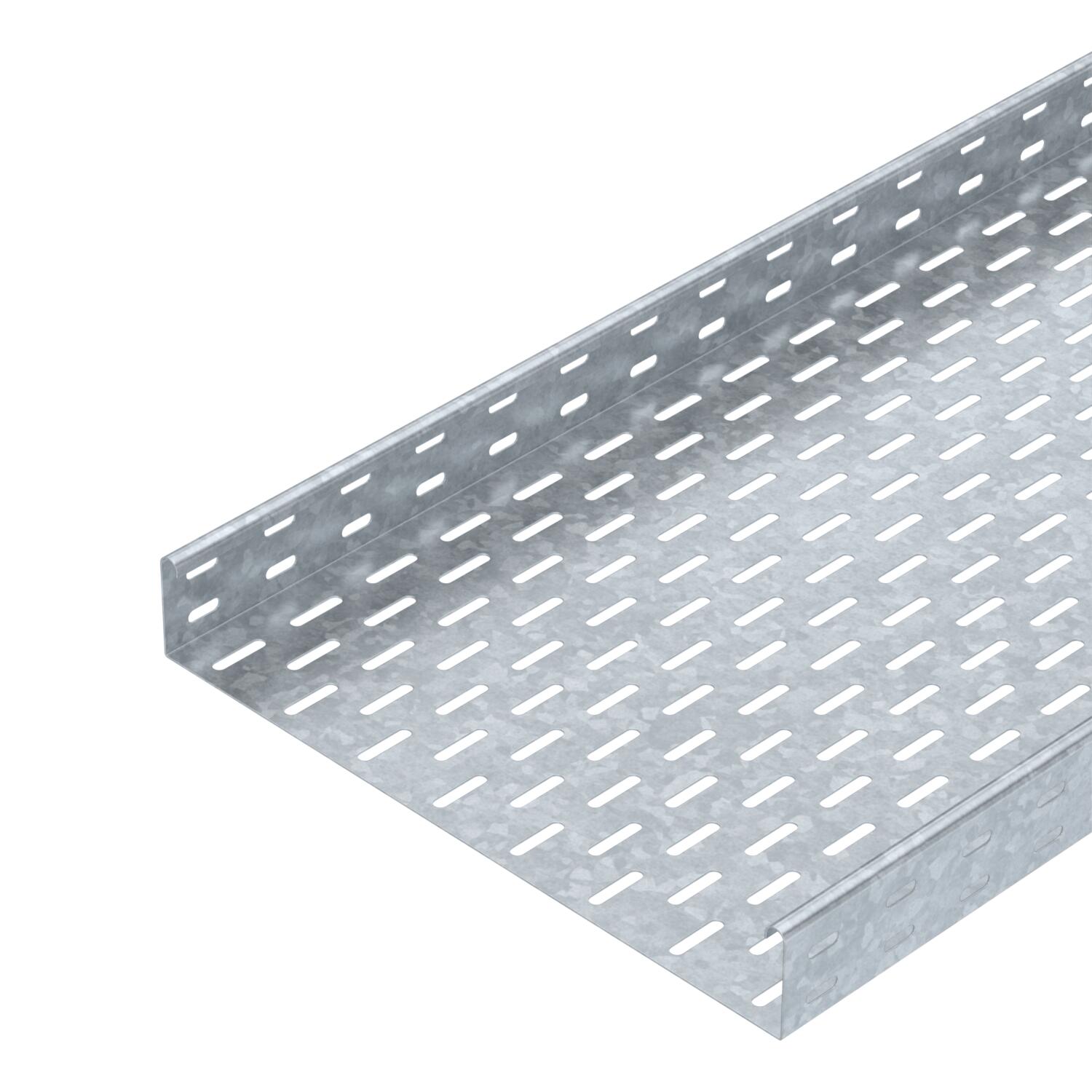

Kabelgoot MKS 60 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.

Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 400
Belastingstesttype conform IEC 61537	Type II
Breedte	400 mm
Breedte	16 in
Dimensie	60x400x3000
Functiebehoud	nee
Hoogte	2 in
Hoogte	60 mm
Lengte	3000 mm
Lengte	10 ft
Maat B	400 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	238 cm²
Nuttige doorsnede	23800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 1,75 m	1,25 kN/m
Steunafstand 2,0 m	1 kN/m
Steunafstand 2,5 m	0,5 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 610 FT	3000 mm	100 mm	1 mm	nee	staal	thermisch verzinkt	6055532	m	12 m
MKS 615 FT	3000 mm	150 mm	1 mm	nee	staal	thermisch verzinkt	6055559	m	12 m
MKS 620 FT	3000 mm	200 mm	1 mm	nee	staal	thermisch verzinkt	6055575	m	6 m
MKS 630 FT	3000 mm	300 mm	1 mm	nee	staal	thermisch verzinkt	6055613	m	6 m
MKS 640 FT	3000 mm	400 mm	1 mm	nee	staal	thermisch verzinkt	6055664	m	6 m
MKS 650 FT	3000 mm	500 mm	1 mm	nee	staal	thermisch verzinkt	6055699	m	6 m
MKS 660 FT	3000 mm	600 mm	1 mm	nee	staal	thermisch verzinkt	6055710	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	RLVK 60 FT	6067603	Stuks	10 Stuks
Voegplaat DD	SSLB 400 DD	7070322	Stuks	20 Stuks
Deksel met draaigrendel FT	DRL 400 FT	6051413	m	6 m

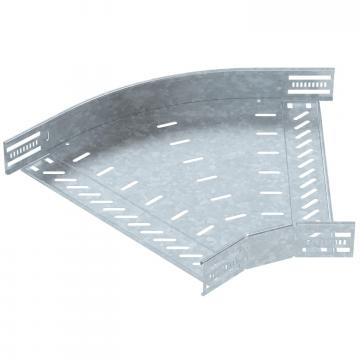

45° bocht 60 FT	RB 45 640 FT	6036138	Stuks	1 Stuks

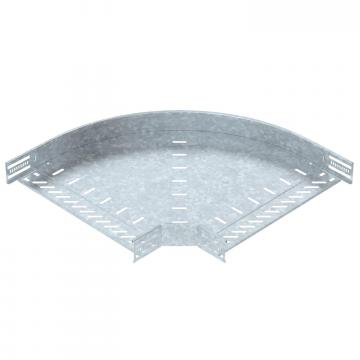

90°-bocht 60 FT	RB 90 640 FT	6036598	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FT	RB W 640 FT	6037128	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	RAA 640 FT	6042219	Stuks	1 Stuks

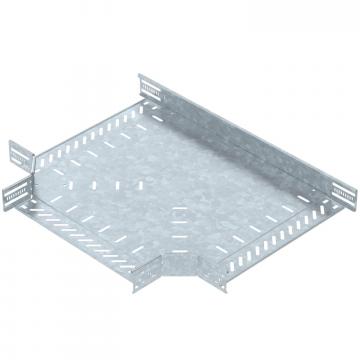

T-stuk 60 FT	RT 640 FT	6038138	Stuks	1 Stuks

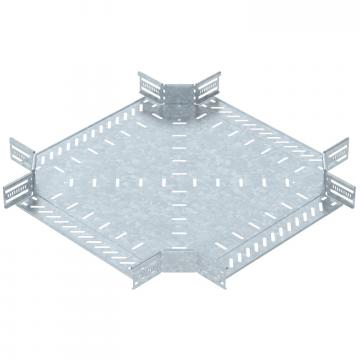

Kruisstuk 60 FT	RK 640 FT	7027417	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 400 DD	6052715	m	6 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m
45° bocht 60 FT	RB 45 640 FT	7066406	Stuks	1 Stuks
