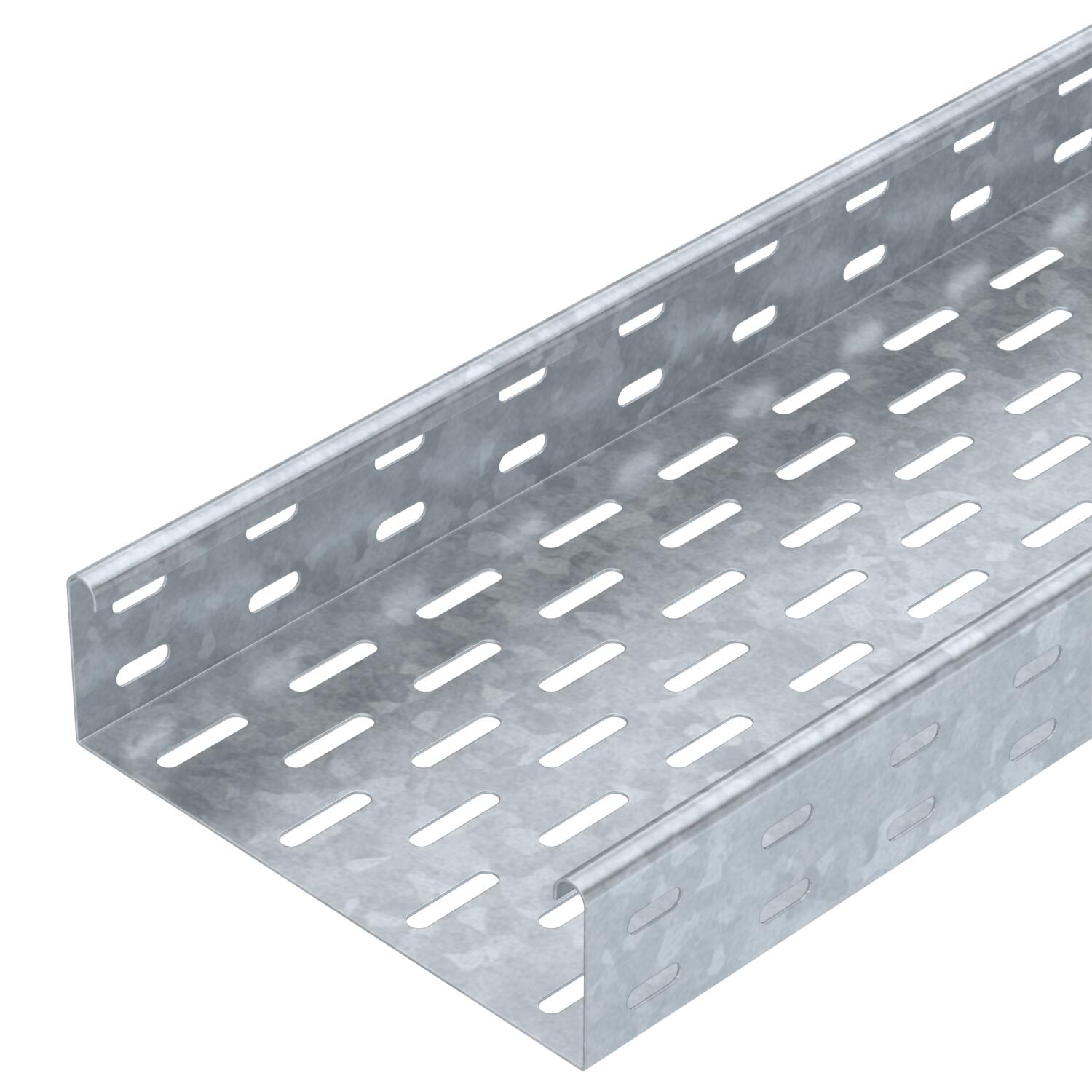

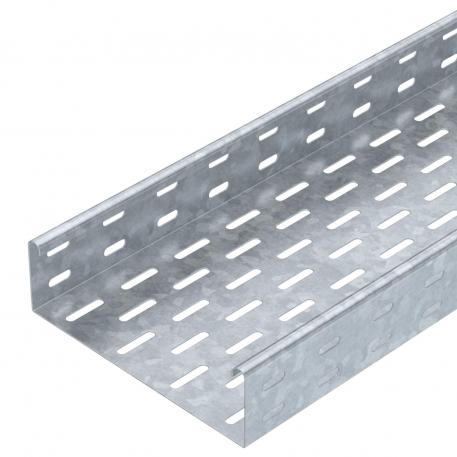

Kabelgoot MKS 60 FT

Art.nr. 6055575 | EAN 4012196060078

3000 mm
1 mm
nee
staal
thermisch verzinkt
Productbeschrijving
Productbeschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.


Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 60 x 200
Belastingstesttype conform IEC 61537 Type II
Breedte 8 in
Breedte 200 mm
CO₂-voetafdruk (GWP) van wieg tot poort 6,359 kg CO₂e / 1 Meter
Dimensie 60x200x3000
Functiebehoud nee
Hoogte 60 mm
Hoogte 2 in
Kleur zink
Lengte 3000 mm
Lengte 10 ft
Maat B 200 mm
Maß W 200 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 11800 mm²
Nuttige doorsnede 118 cm²
Oppervlak thermisch verzinkt
Plaatdikte 0,04 in
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,5 kN/m
Steunafstand 1,75 m 1,25 kN/m
Steunafstand 2,0 m 1 kN/m
Steunafstand 2,5 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingdiagram kabelgoot type MKS 60

Belastingdiagram kabelgoot type MKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 610 FT 3000 mm 100 mm 1 mm nee staal thermisch verzinkt 6055532
12 m
MKS 615 FT 3000 mm 150 mm 1 mm nee staal thermisch verzinkt 6055559
12 m
MKS 620 FT 3000 mm 200 mm 1 mm nee staal thermisch verzinkt 6055575
6 m
MKS 630 FT 3000 mm 300 mm 1 mm nee staal thermisch verzinkt 6055613
6 m
MKS 640 FT 3000 mm 400 mm 1 mm nee staal thermisch verzinkt 6055664
6 m
MKS 650 FT 3000 mm 500 mm 1 mm nee staal thermisch verzinkt 6055699
6 m
MKS 660 FT 3000 mm 600 mm 1 mm nee staal thermisch verzinkt 6055710
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT RLVK 60 FT 6067603
10 Stuks
Voegplaat DD Voegplaat DD SSLB 200 DD 7070314
20 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 200 FT 6051367
6 m
45° bocht 60 FT 45° bocht 60 FT RB 45 620 FT 6036134
1 Stuks
90°-bocht 60 FT 90°-bocht 60 FT RB 90 620 FT 6036594
1 Stuks
Bocht hoek verstelbaar 60 FT Bocht hoek verstelbaar 60 FT RB W 620 FT 6037124
1 Stuks
Aanbouw T-stuk 60 FT Aanbouw T-stuk 60 FT RAA 620 FT 6042215
1 Stuks
T-stuk 60 FT T-stuk 60 FT RT 620 FT 6038134
1 Stuks
Kruisstuk 60 FT Kruisstuk 60 FT RK 620 FT 7027413
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 200 DD 6052709
6 m
Scheidingsschot 60 DD Scheidingsschot 60 DD TSG 60 DD 6062327
3 m
90° bocht 60 FT 90° bocht 60 FT RB 90 620 FT 7125220
1 Stuks
