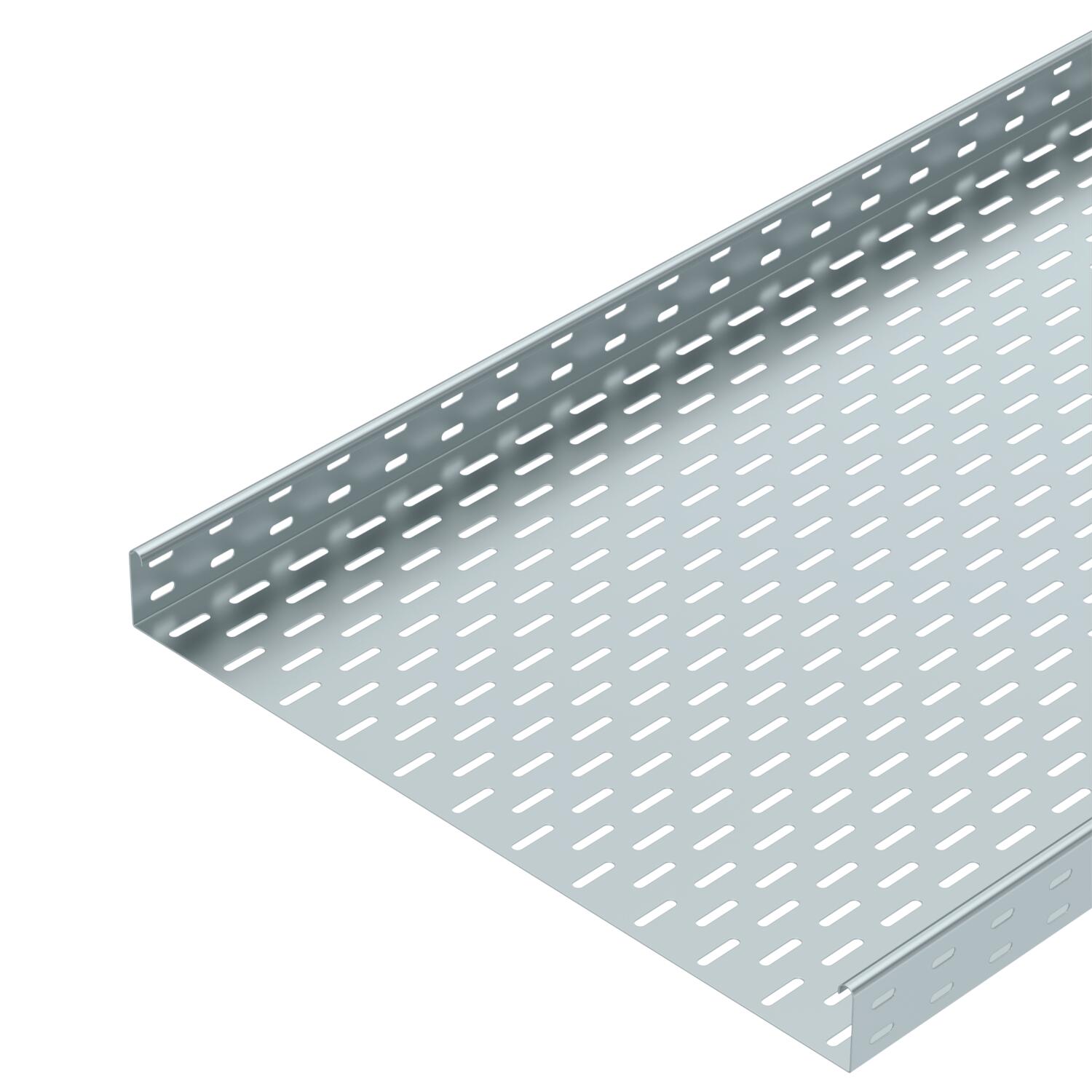

Kabelgoot MKS 60 FS

Art.nr. 6055524 | EAN 4012196059959

3000 mm
1 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 60 x 600
Belastingstesttype conform IEC 61537 Type II
Breedte 24 in
Breedte 600 mm
CO₂-voetafdruk (GWP) van wieg tot poort 13,822 kg CO₂e / 1 Meter
Dimensie 60x600x3000
Functiebehoud nee
Hoogte 2 in
Hoogte 60 mm
Kleur zink
Lengte 3000 mm
Lengte 10 ft
Maat B 600 mm
Maß W 600 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 358 cm²
Nuttige doorsnede 35800 mm²
Oppervlak bandverzinkt
Plaatdikte 0,04 in
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,5 kN/m
Steunafstand 1,75 m 1,25 kN/m
Steunafstand 2,0 m 1 kN/m
Steunafstand 2,5 m 0,5 kN/m
Toebehoren Verbinderset RV 60
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingdiagram kabelgoot type MKS 60

Belastingdiagram kabelgoot type MKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 610 FS 3000 mm 100 mm 1 mm nee staal bandverzinkt 6055109
6 m
MKS 615 FS 3000 mm 150 mm 1 mm nee staal bandverzinkt 6055141
6 m
MKS 620 FS 3000 mm 200 mm 1 mm nee staal bandverzinkt 6055206
6 m
MKS 630 FS 3000 mm 300 mm 1 mm nee staal bandverzinkt 6055303
6 m
MKS 640 FS 3000 mm 400 mm 1 mm nee staal bandverzinkt 6055400
6 m
MKS 650 FS 3000 mm 500 mm 1 mm nee staal bandverzinkt 6055508
6 m
MKS 660 FS 3000 mm 600 mm 1 mm nee staal bandverzinkt 6055524
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 60 FS 6067093
10 Stuks
Voegplaat FS Voegplaat FS SSLB 600 FS 7070233
20 Stuks
45° bocht 60 FS 45° bocht 60 FS RB 45 660 FS 6036113
1 Stuks
90°-bocht 60 FS 90°-bocht 60 FS RB 90 660 FS 6036572
1 Stuks
Bocht hoek verstelbaar 60 FS Bocht hoek verstelbaar 60 FS RB W 660 FS 6037112
1 Stuks
Aanbouw T-stuk 60 FS Aanbouw T-stuk 60 FS RAA 660 FS 6042123
1 Stuks
T-stuk 60 FS T-stuk 60 FS RT 660 FS 6038112
1 Stuks
Kruising 60 FS Kruising 60 FS RK 660 FS 7027321
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 600 FS 6052606
6 m
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
45° bocht 60 FS 45° bocht 60 FS RB 45 660 FS 7000421
1 Stuks
90° bocht 60 FS 90° bocht 60 FS RB 90 660 FS 7001312
1 Stuks
