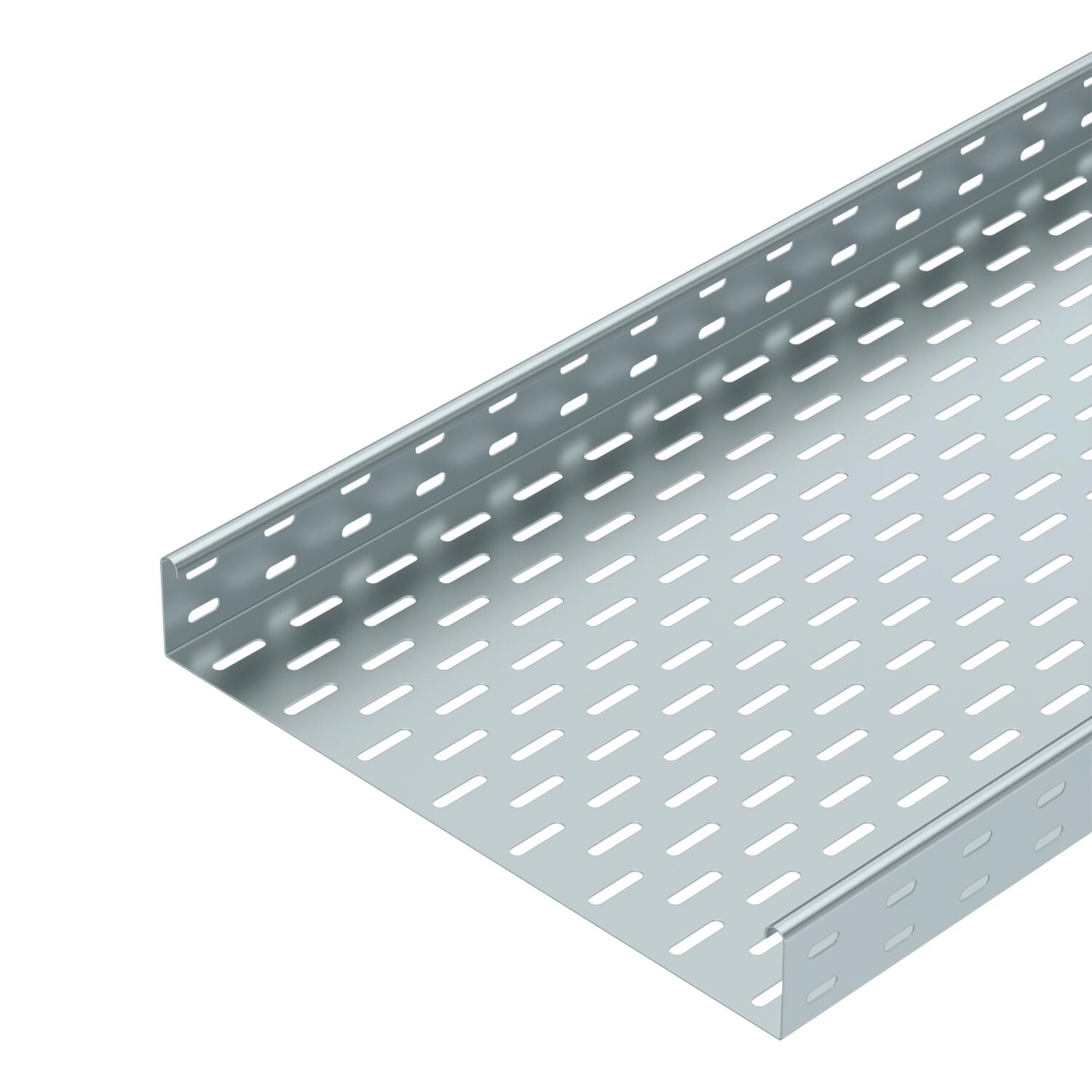

Kabelgoot MKS 60 FS
Art.nr. 6055400 | EAN 4012196059836
- Productbeschrijving
-
Productbeschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm. Bij de kabelgoten in FS is een verbinderset RV 60 inbegrepen.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
- Technische gegevens
-
Technische gegevens
Afmetingen 60 x 400 Belastingstesttype conform IEC 61537 Type II Dimensie 60x400x3000 Functiebehoud nee Materiaal staal Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 23800 mm² Nuttige doorsnede 238 cm² Oppervlak bandverzinkt Plaatdikte 1 mm Plaatdikte 0,04 in Roestvast staal, gebeitst nee Toebehoren Verbinderset RV 60 Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder meegeleverde verbinder Verspanuitvoering nee Zijperforatie ja Afmetingen
Breedte 16 in Breedte 400 mm Hoogte 2 in Hoogte 60 mm Lengte 3000 mm Lengte 10 ft Maat B 400 mm Belastingen
Steunafstand 1,5 m 1,5 kN/m Steunafstand 1,75 m 1,25 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Technische gegevens
Belastingdiagram kabelgoot type MKS 60
- Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
- Ondersteuningsafstand in meters
- Zijkantdoorbuiging in mm bij toegestane last in kN/m
- Belastingschema bij testmethode
- Belastingscurve met kabelgoot/-ladderbreedte in mm
- Zijkantdoorbuigingscurve afhankelijk van de steunafstand
- Alle typen
-
Alle typen
