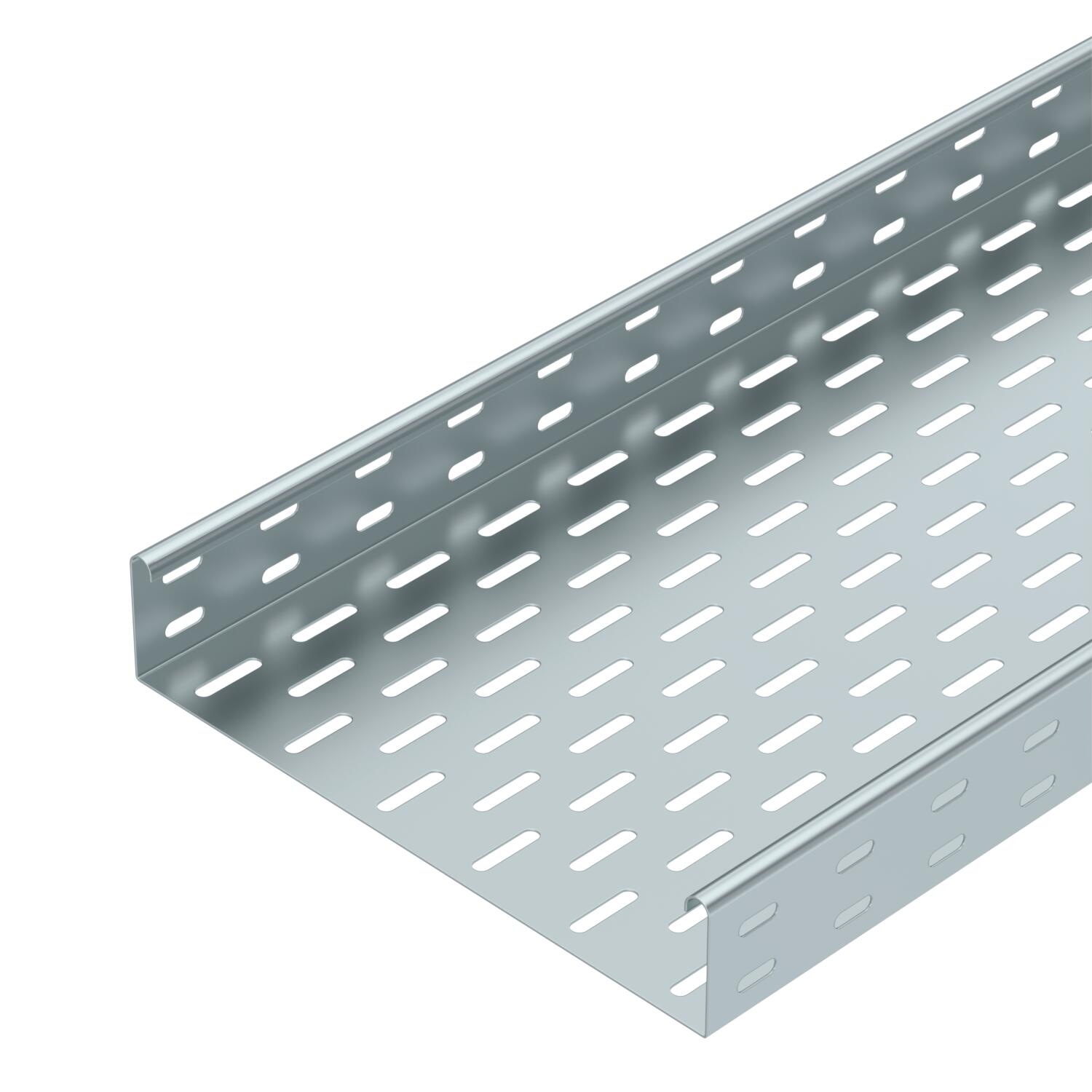

Kabelgoot MKS 60 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 300
Belastingstesttype conform IEC 61537	Type II
Breedte	300 mm
Breedte	12 in
Dimensie	60x300x3000
Functiebehoud	nee
Hoogte	60 mm
Hoogte	2 in
Lengte	10 ft
Lengte	3000 mm
Maat B	300 mm
Maß W	300 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	17800 mm²
Nuttige doorsnede	178 cm²
Oppervlak	bandverzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,5 kN/m
Steunafstand 1,75 m	1,25 kN/m
Steunafstand 2,0 m	1 kN/m
Steunafstand 2,5 m	0,5 kN/m
Toebehoren	Verbinderset RV 60
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 610 FS	3000 mm	100 mm	1 mm	nee	staal	bandverzinkt	6055109	m	6 m
MKS 615 FS	3000 mm	150 mm	1 mm	nee	staal	bandverzinkt	6055141	m	6 m
MKS 620 FS	3000 mm	200 mm	1 mm	nee	staal	bandverzinkt	6055206	m	6 m
MKS 630 FS	3000 mm	300 mm	1 mm	nee	staal	bandverzinkt	6055303	m	6 m
MKS 640 FS	3000 mm	400 mm	1 mm	nee	staal	bandverzinkt	6055400	m	6 m
MKS 650 FS	3000 mm	500 mm	1 mm	nee	staal	bandverzinkt	6055508	m	6 m
MKS 660 FS	3000 mm	600 mm	1 mm	nee	staal	bandverzinkt	6055524	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FS	RLVK 60 FS	6067093	Stuks	10 Stuks
Voegplaat FS	SSLB 300 FS	7070217	Stuks	20 Stuks
45° bocht 60 FS	RB 45 630 FS	6036106	Stuks	1 Stuks
90°-bocht 60 FS	RB 90 630 FS	6036566	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FS	RB W 630 FS	6037106	Stuks	1 Stuks
Aanbouw T-stuk 60 FS	RAA 630 FS	6042117	Stuks	1 Stuks
T-stuk 60 FS	RT 630 FS	6038106	Stuks	1 Stuks
Kruising 60 FS	RK 630 FS	7027315	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 300 FS	6052304	m	6 m
Scheidingsschot 60 FS	TSG 60 FS	6062068	m	3 m
90° bocht 60 FS	RB 90 630 FS	6043232	Stuks	1 Stuks
