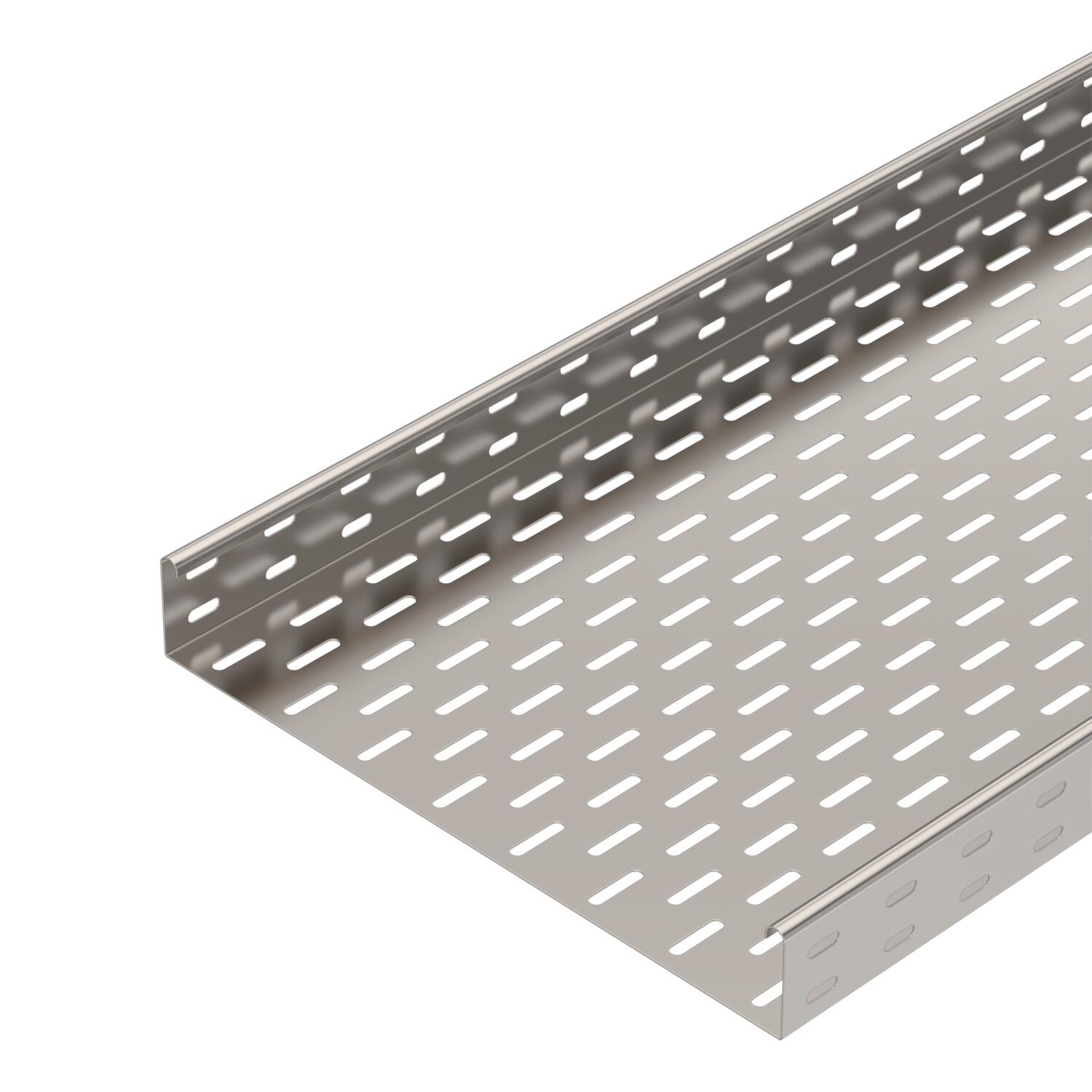

Kabelgoot MKS 60 A2
Art.nr. 6056059 | EAN 4012196389476
- Productbeschrijving
-
ProductbeschrijvingMKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
-
- Technische gegevens
-
Technische gegevens
Belastingstesttype conform IEC 61537 Type II Breedte 400 mm Breedte 16 in CO₂-voetafdruk (GWP) van wieg tot poort 21,1376 kg CO₂e / 1 Meter Dimensie 60x400x3000 Functiebehoud nee Hoogte 2 in Hoogte 60 mm Kleur roestvrij staal Lengte 10 ft Lengte 3000 mm Maat B 400 mm Maß W 400 mm Materiaal Roestvast staal 1.4301 Met bovenstuk nee Montagegat in bodem ja NATO Gatenpatroon nee Nuttige doorsnede 23800 mm² Nuttige doorsnede 238 cm² Oppervlak blank, nabehandeld Plaatdikte 1 mm Plaatdikte 0,04 in Roestvast staal, gebeitst nee Steunafstand 1,5 m 1,5 kN/m Steunafstand 1,75 m 1,25 kN/m Steunafstand 2,0 m 1 kN/m Steunafstand 2,5 m 0,5 kN/m Type verbinder kabeldraagsysteem geschroefd Uitvoering verbinder zonder verbinder Verspanuitvoering nee Zijperforatie ja Technische gegevens
Belastingsdiagram kabelgoot type MKS 60 VA
-
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
-
Ondersteuningsafstand in meters
-
Zijkantdoorbuiging in mm bij toegestane last in kN/m
-
Belastingschema bij testmethode
-
Belastingscurve met kabelgoot/-ladderbreedte in mm
-
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
-
- Alle typen
-
Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2
RLVK 60 A2 6067654 10 Stuks
Voegplaat A2
SSLB 400 A2 7070369 20 Stuks
90°-bocht 60 A2
RB 90 640 A2 6036628 1 Stuks
Bocht hoek verstelbaar 60 A2
RB W 640 A2 6037158 1 Stuks
Aanbouw T-stuk 60 A2
RAA 640 A2 6042319 1 Stuks
T-stuk 60/400 A2
RT 640 A2 6038166 1 Stuks
Kruising 60/400 A2
RK 640 A2 7027507 1 Stuks
Deksel met draaigrendel A2
DRL 400 A2 6052932 3 m
Scheidingsschot 60 A2
TSG 60 A2 6062084 3 m - Downloads
-
