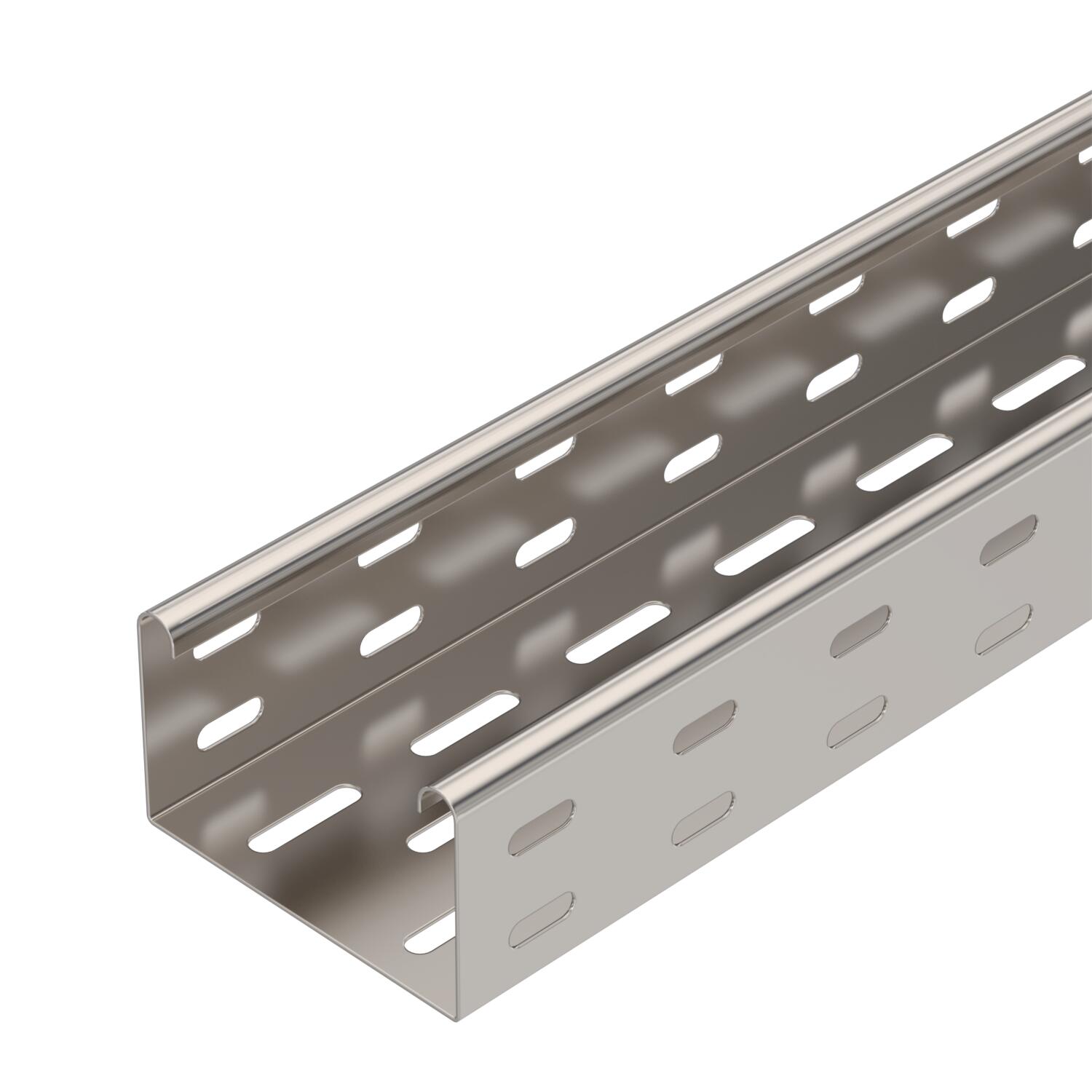

Kabelgoot MKS 60 A2

Art.nr. 6056016 | EAN 4012196389292

3000 mm
1 mm
nee
Roestvast staal 1.4301
blank, nabehandeld
Productbeschrijving
Productbeschrijving
MKS 60 = Middelzwaar Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 100 mm
Breedte 4 in
CO₂-voetafdruk (GWP) van wieg tot poort 9,508 kg CO₂e / 1 Meter
Dimensie 60x100x3000
Functiebehoud nee
Hoogte 2 in
Hoogte 60 mm
Kleur roestvrij staal
Lengte 10 ft
Lengte 3000 mm
Maat B 100 mm
Maß W 100 mm
Materiaal Roestvast staal 1.4301
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 5800 mm²
Nuttige doorsnede 58 cm²
Oppervlak blank, nabehandeld
Plaatdikte 1 mm
Plaatdikte 0,04 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,5 kN/m
Steunafstand 1,75 m 1,25 kN/m
Steunafstand 2,0 m 1 kN/m
Steunafstand 2,5 m 0,5 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

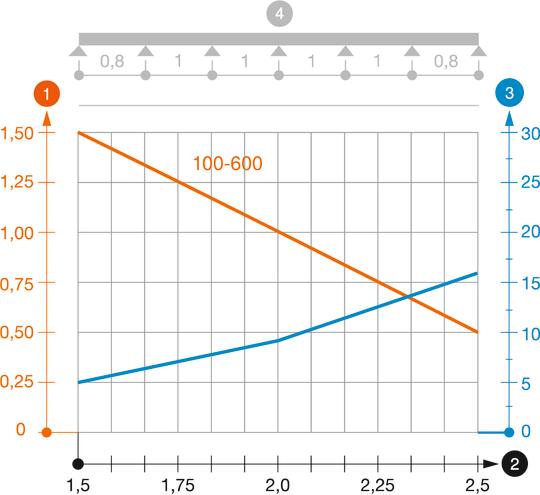

Belastingsdiagram kabelgoot type MKS 60 VA

Belastingsdiagram kabelgoot type MKS 60 VA
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 610 A2 3000 mm 100 mm 1 mm nee Roestvast staal 1.4301 blank, nabehandeld 6056016
3 m
MKS 620 A2 3000 mm 200 mm 1 mm nee Roestvast staal 1.4301 blank, nabehandeld 6056024
3 m
MKS 630 A2 3000 mm 300 mm 1 mm nee Roestvast staal 1.4301 blank, nabehandeld 6056040
3 m
MKS 640 A2 3000 mm 400 mm 1 mm nee Roestvast staal 1.4301 blank, nabehandeld 6056059
3 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat A2 Koppelplaat A2 RLVK 60 A2 6067654
10 Stuks

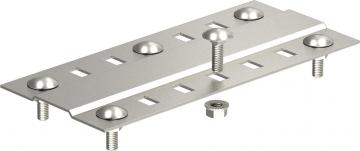

Voegplaat A2 Voegplaat A2 SSLB 100 A2 7070353
20 Stuks
90°-bocht 60 A2 90°-bocht 60 A2 RB 90 610 A2 6036620
1 Stuks
Bocht hoek verstelbaar 60 A2 Bocht hoek verstelbaar 60 A2 RB W 610 A2 6037150
1 Stuks
Aanbouw T-stuk 60 A2 Aanbouw T-stuk 60 A2 RAA 610 A2 6042311
1 Stuks
T-stuk 60/100 A2 T-stuk 60/100 A2 RT 610 A2 6038160
1 Stuks
Kruising 60/100 A2 Kruising 60/100 A2 RK 610 A2 7027501
1 Stuks
Deksel met draaigrendel A2 Deksel met draaigrendel A2 DRL 100 A2 6052878
3 m
Scheidingsschot 60 A2 Scheidingsschot 60 A2 TSG 60 A2 6062084
3 m

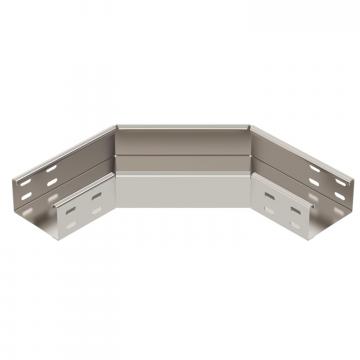

90° bocht 60 A2 90° bocht 60 A2 RB 90 610 A2 7134122
1 Stuks
