Kabelgoot MKS 35 FT

Art.nr. 6053300 | EAN 4012196059416

3000 mm
1 mm
nee
staal
thermisch verzinkt
Productbeschrijving
Productbeschrijving
MKS 35 = Middelzwaar KabelgootSysteem met een zijhoogte van 35 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 35 x 300
Belastingstesttype conform IEC 61537 Type II
Breedte 12 in
Breedte 300 mm
CO₂-voetafdruk (GWP) van wieg tot poort 7,25 kg CO₂e / 1 Meter
Dimensie 35x300x3000
Functiebehoud nee
Hoogte 35 mm
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 300 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 10300 mm²
Nuttige doorsnede 103 cm²
Oppervlak thermisch verzinkt
Plaatdikte 1 mm
Plaatdikte 0,04 in
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 1,1 kN/m
Steunafstand 1,5 m 0,5 kN/m
Steunafstand 2,0 m 0,3 kN/m
Steunafstand 2,5 m 0,3 kN/m
Steunafstand 3,0 m 0,2 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type MKS 35

Belastingsdiagram kabelgoot type MKS 35
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 310 FT 3000 mm 100 mm 1 mm nee staal thermisch verzinkt 6053106
18 m
MKS 315 FT 3000 mm 150 mm 1 mm nee staal thermisch verzinkt 6053165
12 m
MKS 320 FT 3000 mm 200 mm 1 mm nee staal thermisch verzinkt 6053203
12 m
MKS 330 FT 3000 mm 300 mm 1 mm nee staal thermisch verzinkt 6053300
12 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FT Koppelplaat FT RLVK 35 FT 6067301
10 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 300 FT 6051383
6 m

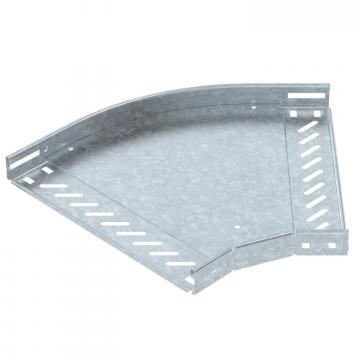

45°-bocht 35 FT 45°-bocht 35 FT RB 45 330 FT 6036014
1 Stuks

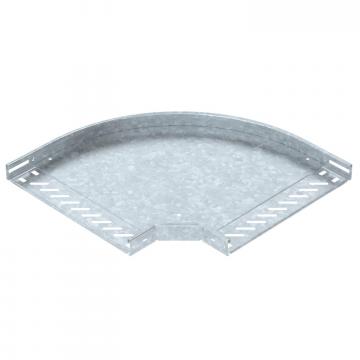

90°-bocht 35 FT 90°-bocht 35 FT RB 90 330 FT 6036514
1 Stuks

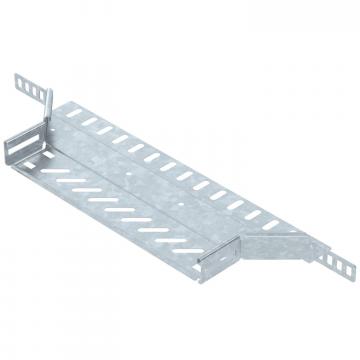

Aanbouw-aftakstuk 35 FT Aanbouw-aftakstuk 35 FT RAA 330 FT 6042205
1 Stuks

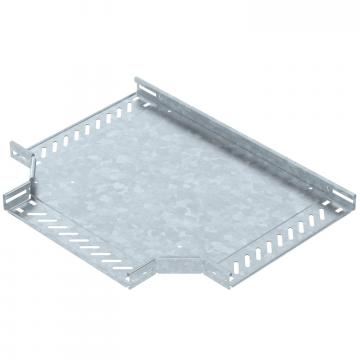

T-stuk 35 FT T-stuk 35 FT RT 330 FT 6038014
1 Stuks

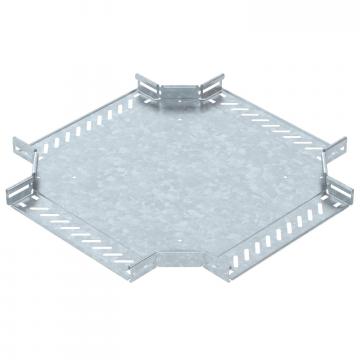

Kruising 35 FT Kruising 35 FT RK 330 FT 7027405
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 300 DD 6052712
6 m
Scheidingsschot 30 DD Scheidingsschot 30 DD TSG 30 DD 6062314
45 m
45° bocht 35 FT 45° bocht 35 FT RB 45 330 FT 7065310
1 Stuks
90° bocht 35 FT 90° bocht 35 FT RB 90 330 FT 7124325
1 Stuks
