Kabelgoot MKS 35 FT

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	thermisch verzinkt

Productbeschrijving

Productbeschrijving

MKS 35 = Middelzwaar KabelgootSysteem met een zijhoogte van 35 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	35 x 200
Belastingstesttype conform IEC 61537	Type II
Breedte	8 in
Breedte	200 mm
CO₂-voetafdruk (GWP) van wieg tot poort	5,438 kg CO₂e / 1 Meter
Dimensie	35x200x3000
Functiebehoud	nee
Hoogte	35 mm
Kleur	zink
Lengte	10 ft
Lengte	3000 mm
Maat B	200 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	68 cm²
Nuttige doorsnede	6800 mm²
Oppervlak	thermisch verzinkt
Plaatdikte	1 mm
Plaatdikte	0,04 in
Roestvast staal, gebeitst	nee
Steunafstand 1,0 m	1,1 kN/m
Steunafstand 1,5 m	0,5 kN/m
Steunafstand 2,0 m	0,3 kN/m
Steunafstand 2,5 m	0,3 kN/m
Steunafstand 3,0 m	0,2 kN/m
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 310 FT	3000 mm	100 mm	1 mm	nee	staal	thermisch verzinkt	6053106	m	18 m
MKS 315 FT	3000 mm	150 mm	1 mm	nee	staal	thermisch verzinkt	6053165	m	12 m
MKS 320 FT	3000 mm	200 mm	1 mm	nee	staal	thermisch verzinkt	6053203	m	12 m
MKS 330 FT	3000 mm	300 mm	1 mm	nee	staal	thermisch verzinkt	6053300	m	12 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	RLVK 35 FT	6067301	Stuks	10 Stuks
Deksel met draaigrendel FT	DRL 200 FT	6051367	m	6 m

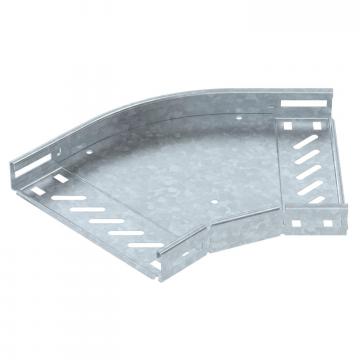

45°-bocht 35 FT	RB 45 320 FT	6036012	Stuks	1 Stuks

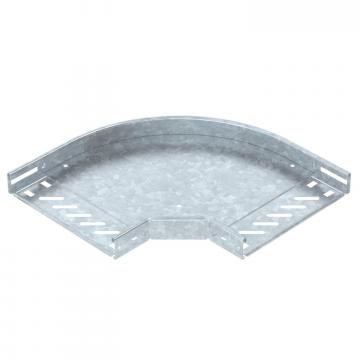

90°-bocht 35 FT	RB 90 320 FT	6036512	Stuks	1 Stuks
Aanbouw-aftakstuk 35 FT	RAA 320 FT	6042203	Stuks	1 Stuks

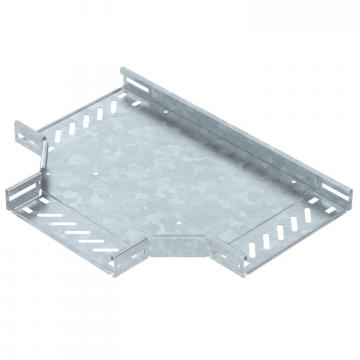

T-stuk 35 FT	RT 320 FT	6038012	Stuks	1 Stuks

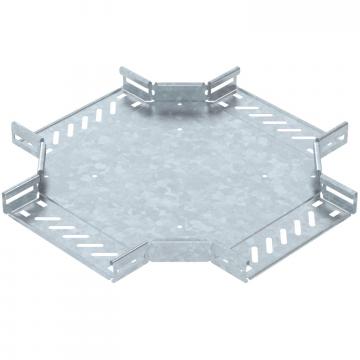

Kruising 35 FT	RK 320 FT	7027403	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 200 DD	6052709	m	6 m
Scheidingsschot 30 DD	TSG 30 DD	6062314	m	45 m

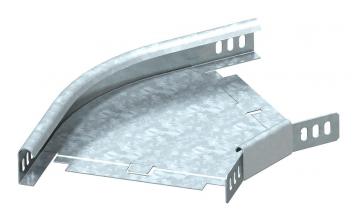

45° bocht 35 FT	RB 45 320 FT	7065213	Stuks	1 Stuks
