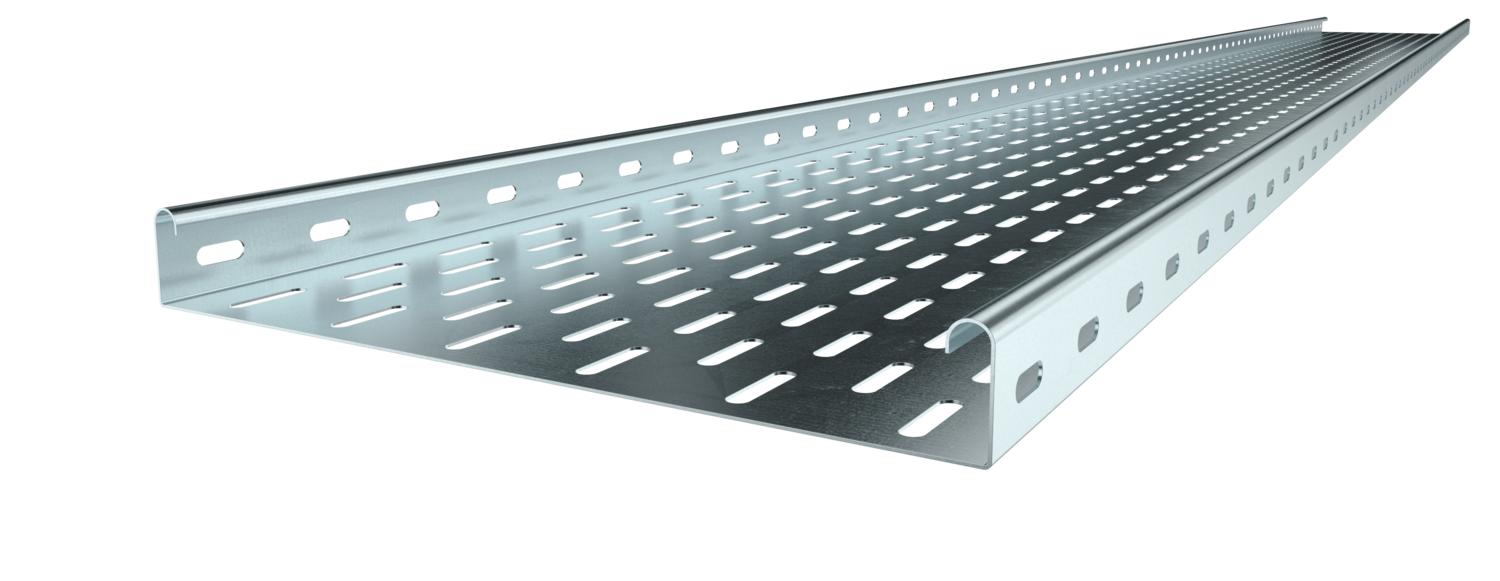

Kabelgoot MKS 35 FS

Art.nr. 6053548 | EAN 4012196059478

3000 mm
1 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
MKS 35 = Middelzwaar KabelgootSysteem met een zijhoogte van 35 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 35 x 100
Belastingstesttype conform IEC 61537 Type II
Bodemperforatie 1
Breedte 100 mm
Breedte 4 in
CO₂-voetafdruk (GWP) van wieg tot poort 3,664 kg CO₂e / 1 Meter
Dimensie 35x100x3000
Functiebehoud nee
Hoogte 35 mm
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 100 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 3300 mm²
Nuttige doorsnede 33 cm²
Oppervlak bandverzinkt
Plaatdikte 1 mm
Plaatdikte 0,04 in
Roestvast staal, gebeitst nee
Steunafstand 1,0 m 1,2 kN/m
Steunafstand 1,5 m 0,75 kN/m
Steunafstand 2,0 m 0,55 kN/m
Steunafstand 2,5 m 0,3 kN/m
Steunafstand 3,0 m 0,2 kN/m
Toebehoren Verbinderset RV 35
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type MKS 35

Belastingsdiagram kabelgoot type MKS 35
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 310 FS 3000 mm 100 mm 1 mm nee staal bandverzinkt 6053548
6 m
MKS 315 FS 3000 mm 150 mm 1 mm nee staal bandverzinkt 6053572
6 m
MKS 320 FS 3000 mm 200 mm 1 mm nee staal bandverzinkt 6053599
12 m
MKS 330 FS 3000 mm 300 mm 1 mm nee staal bandverzinkt 6053637
12 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 35 FS 6067085
10 Stuks
Voegplaat FS Voegplaat FS SSLB 100 FS 7070205
20 Stuks
45°-bocht 35 FS 45°-bocht 35 FS RB 45 310 FS 6036000
1 Stuks
90°-bocht 35 FS 90°-bocht 35 FS RB 90 310 FS 6036500
1 Stuks
Aanbouw-aftakstuk 35 FS Aanbouw-aftakstuk 35 FS RAA 310 FS 6042101
1 Stuks
T-stuk 35 FS T-stuk 35 FS RT 310 FS 6038000
1 Stuks
Kruising 35 FS Kruising 35 FS RK 310 FS 7027301
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 100 FS 6052096
6 m
Scheidingsschot 30 FS Scheidingsschot 30 FS TSG 30 FS 6062050
45 m
90° bocht 35 FS 90° bocht 35 FS RB 90 310 FS 6043119
1 Stuks
