Kabelgoot MKS 110 FT 3000 | 100 | 1 | nee | staal | thermisch verzinkt
morepic-1 morepic-2 video-1

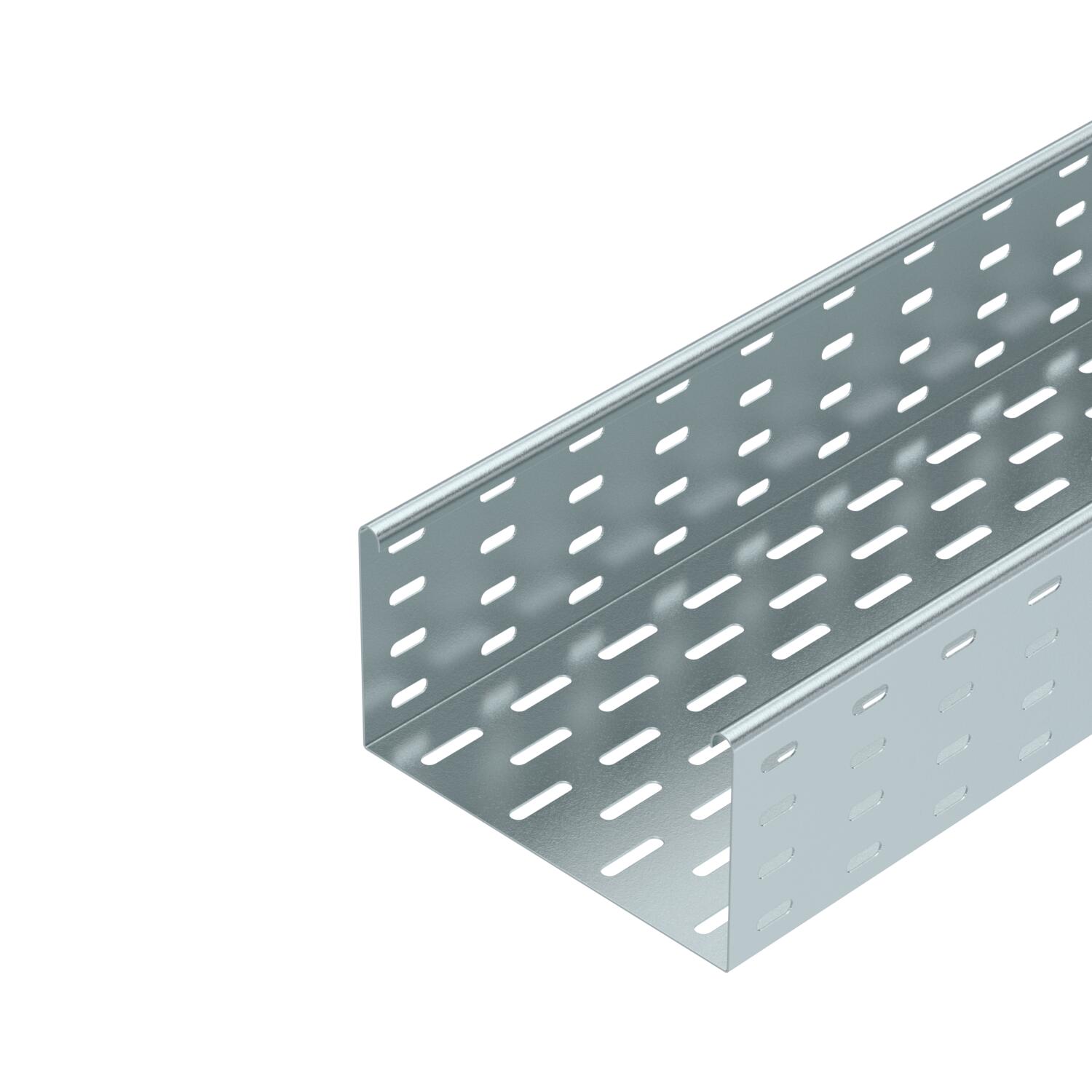

Kabelgoot MKS 110 FT

Art.nr. 6060609 | EAN 4012196392292

3000 mm
1 mm
nee
staal
thermisch verzinkt
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Belastingstesttype conform IEC 61537 Type II
Breedte 4 in
Breedte 100 mm
Dimensie 110x100x3000
Functiebehoud nee
Hoogte 4 in
Hoogte 110 mm
Lengte 10 ft
Lengte 3000 mm
Maat B 100 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 11000 mm²
Nuttige doorsnede 110 cm²
Oppervlak thermisch verzinkt
Plaatdikte 1 mm
Plaatdikte 0,04 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,85 kN/m
Steunafstand 2,0 m 1,3 kN/m
Steunafstand 2,5 m 0,75 kN/m
Steunafstand 3,0 m 0,6 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type MKS 110

Belastingsdiagram kabelgoot type MKS 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 110 FT 3000 mm 100 mm 1 mm nee staal thermisch verzinkt 6060609
6 m
MKS 120 FT 3000 mm 200 mm 1 mm nee staal thermisch verzinkt 6060625
6 m
MKS 130 FT 3000 mm 300 mm 1 mm nee staal thermisch verzinkt 6060641
6 m
MKS 140 FT 3000 mm 400 mm 1 mm nee staal thermisch verzinkt 6060676
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 110 FT Koppel-/hoekverbinder 110 FT RLVL 110 FT 6067913
10 Stuks
Voegplaat DD Voegplaat DD SSLB 100 DD 7070306
20 Stuks
Deksel met draaigrendel FT Deksel met draaigrendel FT DRL 100 FT 6051340
24 m
45°-bocht 110 FT 45°-bocht 110 FT RB 45 110 FT 6036330
1 Stuks
90°-bocht 110 FT 90°-bocht 110 FT RB 90 110 FT 6036830
1 Stuks
Bocht hoek verstelbaar 110 FT Bocht hoek verstelbaar 110 FT RB W 110 FT 6037320
1 Stuks
Aanbouw-aftakstuk 110 FT Aanbouw-aftakstuk 110 FT RAA 110 FT 6042251
1 Stuks
T-stuk 110 FT T-stuk 110 FT RT 110 FT 6038320
1 Stuks
Kruising 110 FT Kruising 110 FT RK 110 FT 7027451
1 Stuks
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 100 DD 6052703
6 m
Scheidingsschot 110 DD Scheidingsschot 110 DD TSG 110 DD 6062335
30 m
45°-bocht 110 FT 45°-bocht 110 FT RB 45 110 FT 7068115
1 Stuks
