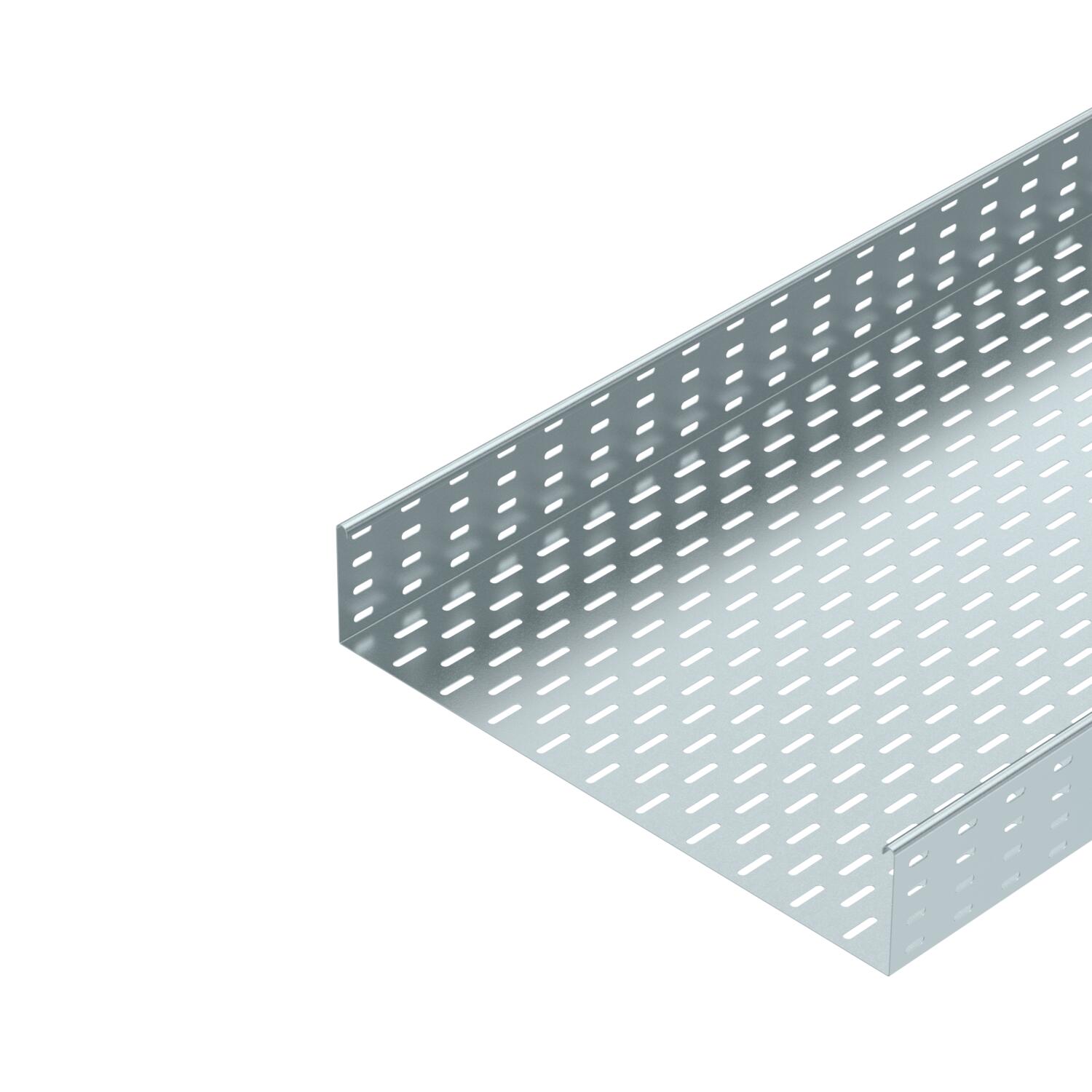

Kabelgoot MKS 110 FS

Art.nr. 6060528 | EAN 4012196062119

3000 mm
1 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 110 x 550
Belastingstesttype conform IEC 61537 Type II
Breedte 550 mm
Breedte 22 in
CO₂-voetafdruk (GWP) van wieg tot poort 14,958 kg CO₂e / 1 Meter
Dimensie 110x550x3000
Functiebehoud nee
Hoogte 4 in
Hoogte 110 mm
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 550 mm
Maß W 550 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 603 cm²
Nuttige doorsnede 60300 mm²
Oppervlak bandverzinkt
Plaatdikte 1 mm
Plaatdikte 0,04 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,85 kN/m
Steunafstand 2,0 m 1,3 kN/m
Steunafstand 2,5 m 0,75 kN/m
Steunafstand 3,0 m 0,6 kN/m
Toebehoren Verbinder RLVL 110
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type MKS 110

Belastingsdiagram kabelgoot type MKS 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 110 FS 3000 mm 100 mm 1 mm nee staal bandverzinkt 6060102
6 m
MKS 120 FS 3000 mm 200 mm 1 mm nee staal bandverzinkt 6060196
6 m
MKS 130 FS 3000 mm 300 mm 1 mm nee staal bandverzinkt 6060307
6 m
MKS 140 FS 3000 mm 400 mm 1 mm nee staal bandverzinkt 6060404
6 m
MKS 150 FS 3000 mm 500 mm 1 mm nee staal bandverzinkt 6060412
6 m
MKS 155 FS 3000 mm 550 mm 1 mm nee staal bandverzinkt 6060528
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 550 FS 6052568
6 m

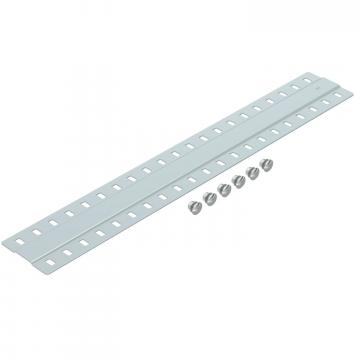

Voegplaat FS Voegplaat FS SSLB 550 FS 7070229
20 Stuks
