Kabelgoot MKS 110 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 500
Belastingstesttype conform IEC 61537	Type II
Breedte	20 in
Breedte	500 mm
Dimensie	110x500x3000
Functiebehoud	nee
Hoogte	4 in
Hoogte	110 mm
Lengte	3000 mm
Lengte	10 ft
Maat B	500 mm
Maß W	500 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee

Nuttige doorsnede	548 cm²
Nuttige doorsnede	54800 mm²
Oppervlak	bandverzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,85 kN/m
Steunafstand 2,0 m	1,3 kN/m
Steunafstand 2,5 m	0,75 kN/m
Steunafstand 3,0 m	0,6 kN/m
Toebehoren	Verbinder RLVL 110
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 110 FS	3000 mm	100 mm	1 mm	nee	staal	bandverzinkt	6060102	m	6 m
MKS 120 FS	3000 mm	200 mm	1 mm	nee	staal	bandverzinkt	6060196	m	6 m
MKS 130 FS	3000 mm	300 mm	1 mm	nee	staal	bandverzinkt	6060307	m	6 m
MKS 140 FS	3000 mm	400 mm	1 mm	nee	staal	bandverzinkt	6060404	m	6 m

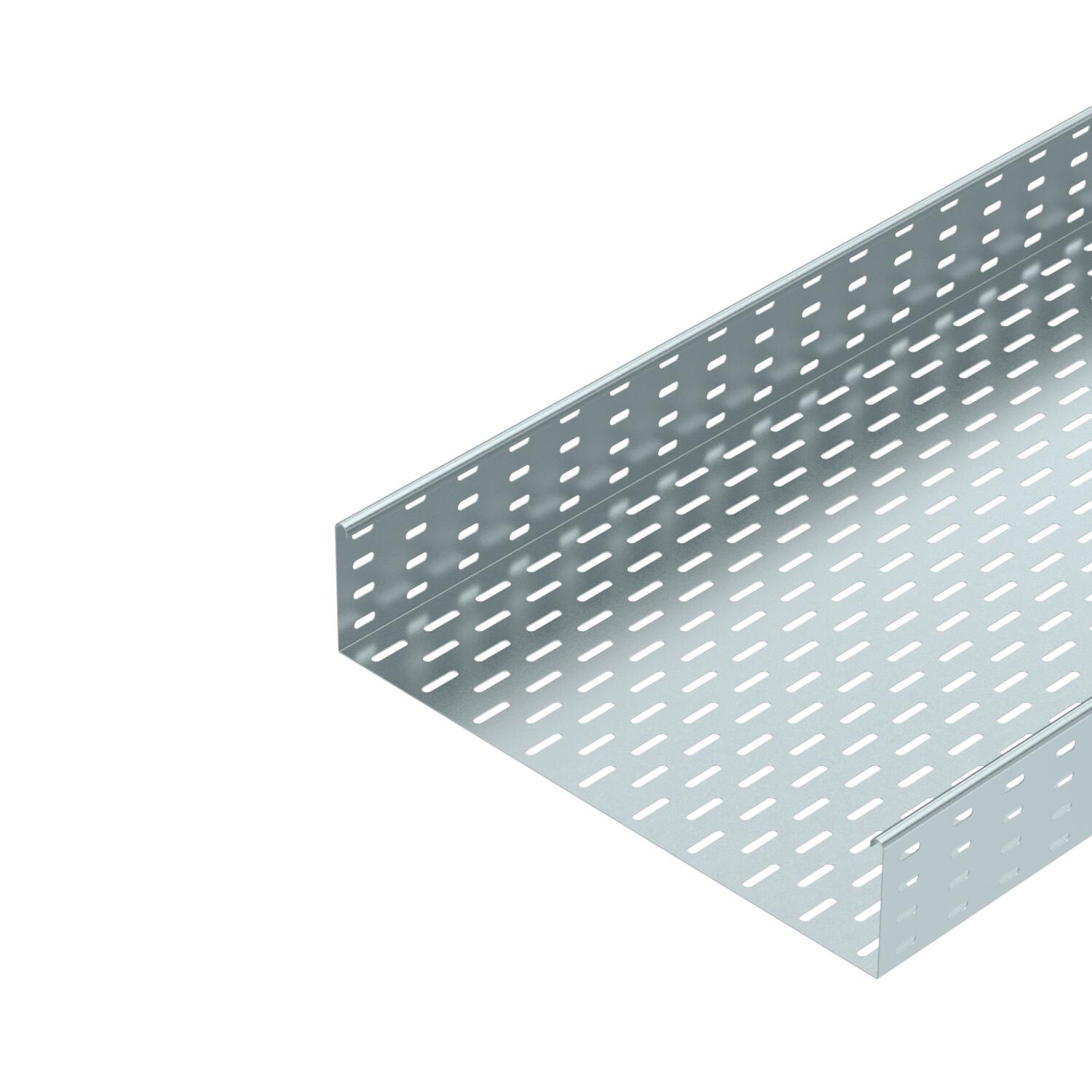

MKS 150 FS	3000 mm	500 mm	1 mm	nee	staal	bandverzinkt	6060412	m	6 m
MKS 155 FS	3000 mm	550 mm	1 mm	nee	staal	bandverzinkt	6060528	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FS	RLVL 110 FS	6067131	Stuks	10 Stuks
Voegplaat FS	SSLB 500 FS	7070225	Stuks	20 Stuks

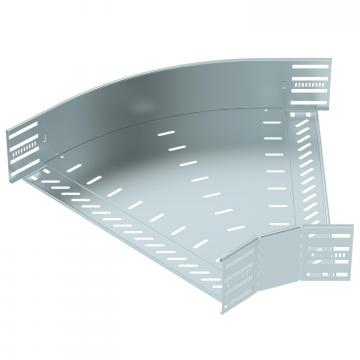

45°-bocht 110 FS	RB 45 150 FS	6036308	Stuks	1 Stuks

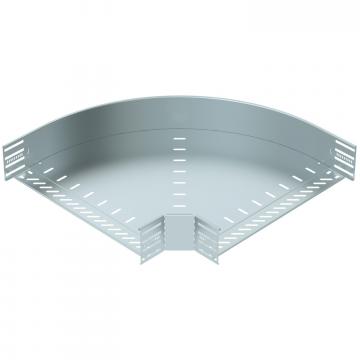

90°-bocht 110 FS	RB 90 150 FS	6036810	Stuks	1 Stuks

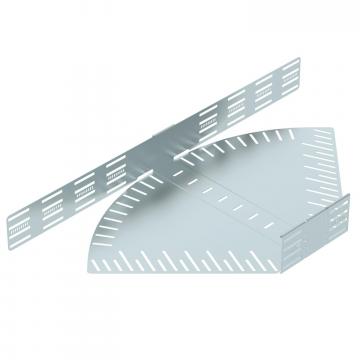

Bocht hoek verstelbaar 110 FS	RB W 150 FS	6037310	Stuks	1 Stuks

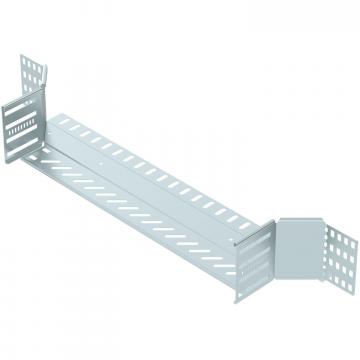

Aanbouw-aftakstuk 110 FS	RAA 150 FS	6042161	Stuks	1 Stuks

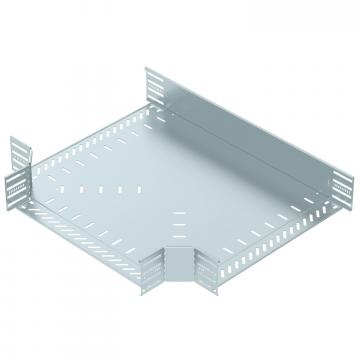

T-stuk 110 FS	RT 150 FS	6038310	Stuks	1 Stuks

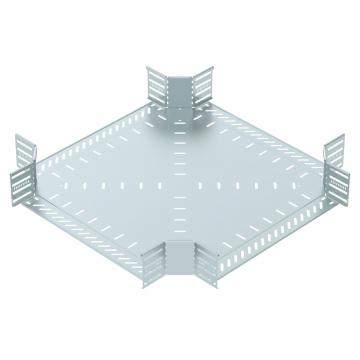

Kruising 110 FS	RK 150 FS	7027361	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 500 FS	6052509	m	6 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
45°-bocht 110 FS	RB 45 150 FS	7000707	Stuks	1 Stuks
