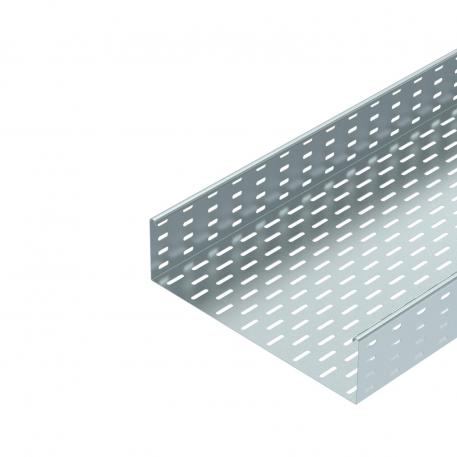

Kabelgoot MKS 110 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 400
Belastingstesttype conform IEC 61537	Type II
Breedte	400 mm
Breedte	16 in
CO₂-voetafdruk (GWP) van wieg tot poort	12,277 kg CO₂e / 1 Meter
Dimensie	110x400x3000
Functiebehoud	nee
Hoogte	110 mm
Hoogte	4 in
Kleur	zink
Lengte	3000 mm
Lengte	10 ft
Maat B	400 mm
Maß W	400 mm
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja

NATO Gatenpatroon	nee
Nuttige doorsnede	43800 mm²
Nuttige doorsnede	438 cm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Plaatdikte	0,04 in
Roestvast staal, gebeitst	nee
Steunafstand 1,5 m	1,85 kN/m
Steunafstand 2,0 m	1,3 kN/m
Steunafstand 2,5 m	0,75 kN/m
Steunafstand 3,0 m	0,6 kN/m
Toebehoren	Verbinder RLVL 110
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Technische gegevens

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 110 FS	3000 mm	100 mm	1 mm	nee	staal	bandverzinkt	6060102	m	6 m
MKS 120 FS	3000 mm	200 mm	1 mm	nee	staal	bandverzinkt	6060196	m	6 m
MKS 130 FS	3000 mm	300 mm	1 mm	nee	staal	bandverzinkt	6060307	m	6 m
MKS 140 FS	3000 mm	400 mm	1 mm	nee	staal	bandverzinkt	6060404	m	6 m
MKS 150 FS	3000 mm	500 mm	1 mm	nee	staal	bandverzinkt	6060412	m	6 m
MKS 155 FS	3000 mm	550 mm	1 mm	nee	staal	bandverzinkt	6060528	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FS	RLVL 110 FS	6067131	Stuks	10 Stuks
Voegplaat FS	SSLB 400 FS	7070221	Stuks	20 Stuks
45°-bocht 110 FS	RB 45 140 FS	6036306	Stuks	1 Stuks
90°-bocht 110 FS	RB 90 140 FS	6036808	Stuks	1 Stuks
Bocht hoek verstelbaar 110 FS	RB W 140 FS	6037308	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FS	RAA 140 FS	6042159	Stuks	1 Stuks
T-stuk 110 FS	RT 140 FS	6038308	Stuks	1 Stuks
Kruising 110 FS	RK 140 FS	7027357	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 400 FS	6052401	m	6 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
