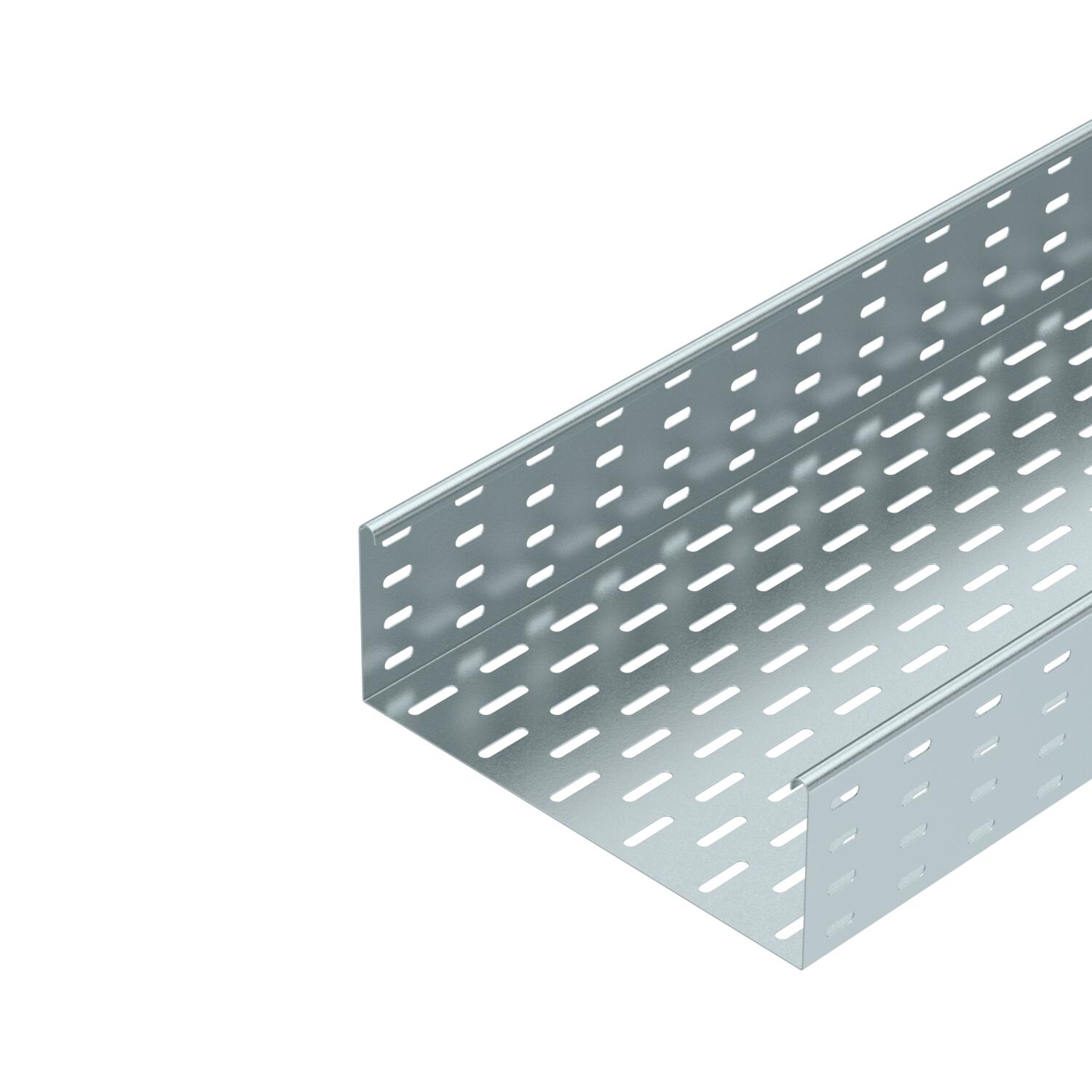

Kabelgoot MKS 110 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte	1 mm

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	110 x 300
Belastingstesttype conform IEC 61537	Type II
Dimensie	110x300x3000
Functiebehoud	nee
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	32800 mm²
Nuttige doorsnede	328 cm²

Oppervlak	bandverzinkt
Plaatdikte	0,04 in
Plaatdikte	1 mm
Roestvast staal, gebeitst	nee
Toebehoren	Verbinder RLVL 110
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	meegeleverde verbinder
Verspanuitvoering	nee
Zijperforatie	ja

Steunafstand 1,5 m	1,85 kN/m
Steunafstand 2,0 m	1,3 kN/m

Steunafstand 2,5 m	0,75 kN/m
Steunafstand 3,0 m	0,6 kN/m

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
MKS 110 FS	3000 mm	100 mm	1 mm	nee	staal	bandverzinkt	6060102	m	6 m
MKS 120 FS	3000 mm	200 mm	1 mm	nee	staal	bandverzinkt	6060196	m	6 m
MKS 130 FS	3000 mm	300 mm	1 mm	nee	staal	bandverzinkt	6060307	m	6 m
MKS 140 FS	3000 mm	400 mm	1 mm	nee	staal	bandverzinkt	6060404	m	6 m
MKS 150 FS	3000 mm	500 mm	1 mm	nee	staal	bandverzinkt	6060412	m	6 m
MKS 155 FS	3000 mm	550 mm	1 mm	nee	staal	bandverzinkt	6060528	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppel-/hoekverbinder 110 FS	RLVL 110 FS	6067131	Stuks	10 Stuks
Voegplaat FS	SSLB 300 FS	7070217	Stuks	20 Stuks
45°-bocht 110 FS	RB 45 130 FS	6036304	Stuks	1 Stuks
90°-bocht 110 FS	RB 90 130 FS	6036806	Stuks	1 Stuks
Bocht hoek verstelbaar 110 FS	RB W 130 FS	6037306	Stuks	1 Stuks
Aanbouw-aftakstuk 110 FS	RAA 130 FS	6042157	Stuks	1 Stuks
T-stuk 110 FS	RT 130 FS	6038306	Stuks	1 Stuks
Kruising 110 FS	RK 130 FS	7027355	Stuks	1 Stuks
Deksel met draaigrendel FS	DRL 300 FS	6052304	m	6 m
Scheidingsschot 110 FS	TSG 110 FS	6062122	m	30 m
45°-bocht 110 FS	RB 45 130 FS	7000677	Stuks	1 Stuks
90° bocht 110 FS	RB 90 130 FS	7001932	Stuks	1 Stuks
