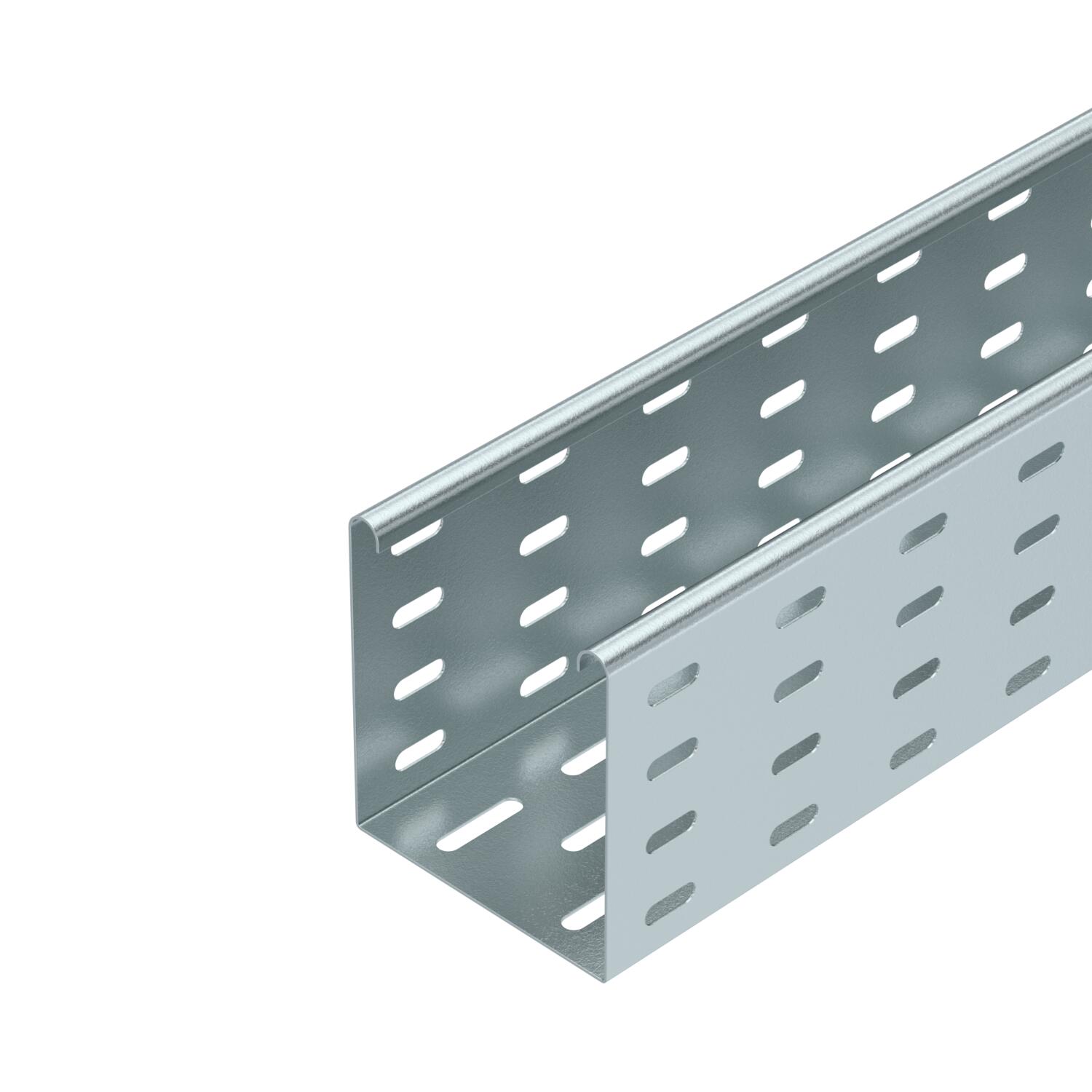

Kabelgoot MKS 110 FS

Art.nr. 6060102 | EAN 4012196061815

3000 mm
1 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
MKS 110 = Middelzwaar KabelgootSysteem met een zijhoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 110 x 100
Belastingstesttype conform IEC 61537 Type II
Breedte 100 mm
Breedte 4 in
CO₂-voetafdruk (GWP) van wieg tot poort 6,835 kg CO₂e / 1 Meter
Dimensie 110x100x3000
Functiebehoud nee
Hoogte 4 in
Hoogte 110 mm
Kleur zink
Lengte 10 ft
Lengte 3000 mm
Maat B 100 mm
Maß W 100 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 10800 mm²
Nuttige doorsnede 108 cm²
Oppervlak bandverzinkt
Plaatdikte 0,04 in
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,85 kN/m
Steunafstand 2,0 m 1,3 kN/m
Steunafstand 2,5 m 0,75 kN/m
Steunafstand 3,0 m 0,6 kN/m
Toebehoren Verbinder RLVL 110
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder meegeleverde verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

Belastingsdiagram kabelgoot type MKS 110

Belastingsdiagram kabelgoot type MKS 110
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
MKS 110 FS 3000 mm 100 mm 1 mm nee staal bandverzinkt 6060102
6 m
MKS 120 FS 3000 mm 200 mm 1 mm nee staal bandverzinkt 6060196
6 m
MKS 130 FS 3000 mm 300 mm 1 mm nee staal bandverzinkt 6060307
6 m
MKS 140 FS 3000 mm 400 mm 1 mm nee staal bandverzinkt 6060404
6 m
MKS 150 FS 3000 mm 500 mm 1 mm nee staal bandverzinkt 6060412
6 m
MKS 155 FS 3000 mm 550 mm 1 mm nee staal bandverzinkt 6060528
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppel-/hoekverbinder 110 FS Koppel-/hoekverbinder 110 FS RLVL 110 FS 6067131
10 Stuks
Voegplaat FS Voegplaat FS SSLB 100 FS 7070205
20 Stuks
45°-bocht 110 FS 45°-bocht 110 FS RB 45 110 FS 6036300
1 Stuks
90°-bocht 110 FS 90°-bocht 110 FS RB 90 110 FS 6036800
1 Stuks
Bocht hoek verstelbaar 110 FS Bocht hoek verstelbaar 110 FS RB W 110 FS 6037300
1 Stuks
Aanbouw-aftakstuk 110 FS Aanbouw-aftakstuk 110 FS RAA 110 FS 6042151
1 Stuks
T-stuk 110 FS T-stuk 110 FS RT 110 FS 6038300
1 Stuks
Kruising 110 FS Kruising 110 FS RK 110 FS 7027351
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 100 FS 6052096
6 m
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
30 m
45°-bocht 110 FS 45°-bocht 110 FS RB 45 110 FS 7000634
1 Stuks
90° bocht 110 FS 90° bocht 110 FS RB 90 110 FS 7001894
1 Stuks
