Kabelgoot IKS 60 FS

Art.nr. / Type

Lengte	3000 mm

Breedte

Plaatdikte

Functiebehoud	nee

Materiaal	staal

Oppervlak	bandverzinkt

Productbeschrijving

Productbeschrijving

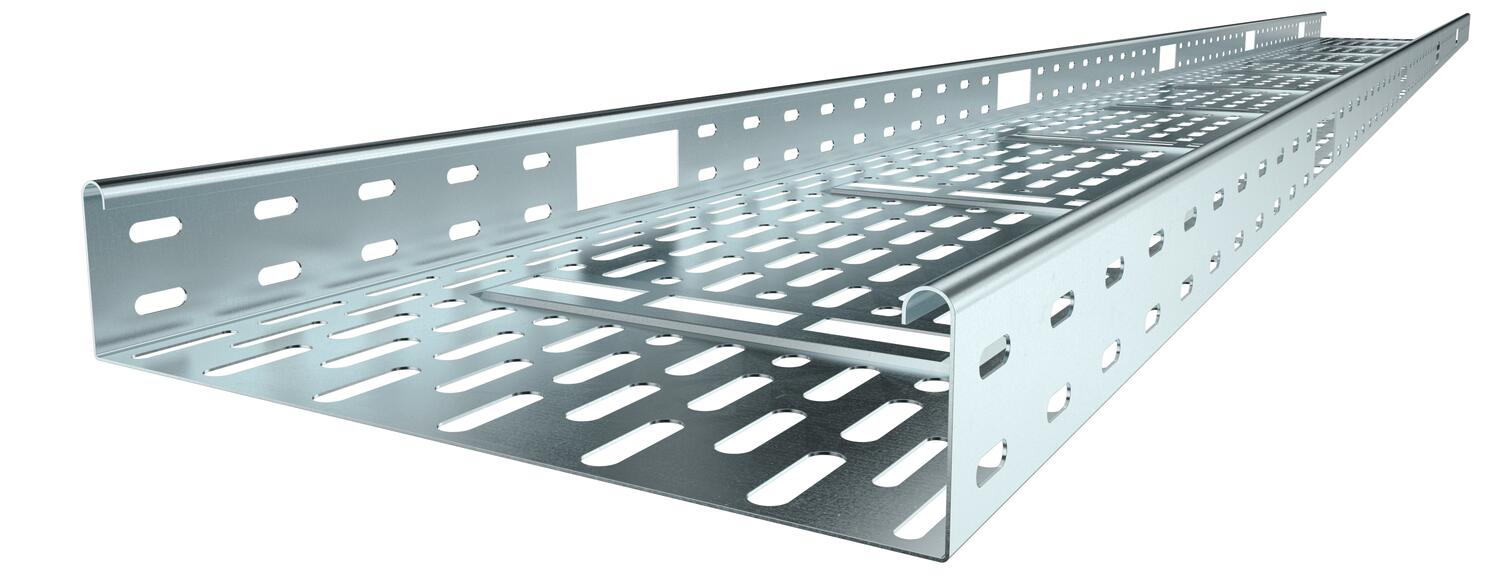

IKS 60 = Installatie-Kabelgootsysteem met een hoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.

Technische gegevens

Afmetingen	60 x 100
Belastingstesttype conform IEC 61537	Type II
Dimensie	60x100x3000
Element sprinklerinstallatie	ja
Functiebehoud	nee
Materiaal	staal
Met bovenstuk	nee
Montagegat in bodem	ja
NATO Gatenpatroon	nee
Nuttige doorsnede	58 cm²

Nuttige doorsnede	5800 mm²
Oppervlak	bandverzinkt
Plaatdikte	1 mm
Plaatdikte	0,04 in
Roestvast staal, gebeitst	nee
Type verbinder kabeldraagsysteem	geschroefd
Uitvoering verbinder	zonder verbinder
Verspanuitvoering	nee
Zijperforatie	ja

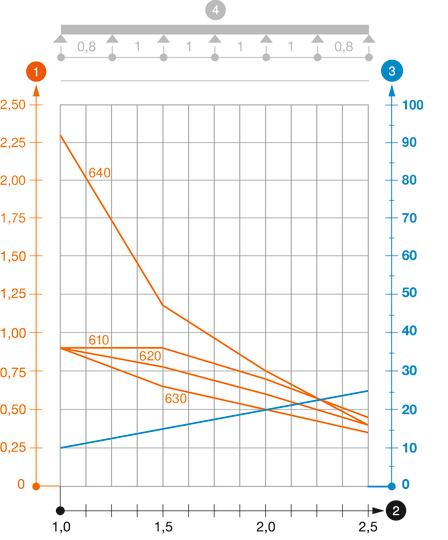

Steunafstand 1,0 m	0,9 kN/m
Steunafstand 1,5 m	0,9 kN/m

Steunafstand 2,0 m	0,7 kN/m
Steunafstand 2,5 m	0,45 kN/m

Alle typen

Type	Lengte	Breedte	Plaatdikte	Functiebehoud	Materiaal	Oppervlak	Art.nr.	Aantal	kl. VKE
IKS 610 FS	3000 mm	100 mm	1 mm	nee	staal	bandverzinkt	6087116	m	6 m
IKS 620 FS	3000 mm	200 mm	1 mm	nee	staal	bandverzinkt	6087132	m	6 m
IKS 630 FS	3000 mm	300 mm	1 mm	nee	staal	bandverzinkt	6087140	m	6 m
IKS 640 FS	3000 mm	400 mm	1,5 mm	nee	staal	bandverzinkt	6087159	m	6 m

Toebehoren

Producten	Type	Art.nr.	Aantal	kl. VKE
Koppelplaat FT	RLVK 60 FT	6067603	Stuks	10 Stuks
Voegplaat DD	SSLB 100 DD	7070306	Stuks	20 Stuks
45° bocht 60 FT	RB 45 610 FT	6036130	Stuks	1 Stuks
90°-bocht 60 FT	RB 90 610 FT	6036590	Stuks	1 Stuks
Bocht hoek verstelbaar 60 FT	RB W 610 FT	6037120	Stuks	1 Stuks
Aanbouw T-stuk 60 FT	RAA 610 FT	6042211	Stuks	1 Stuks
T-stuk 60 FT	RT 610 FT	6038130	Stuks	1 Stuks
Kruisstuk 60 FT	RK 610 FT	7027411	Stuks	1 Stuks
Deksel met draaigrendel DD	DRL 100 DD	6052703	m	6 m
Scheidingsschot 60 DD	TSG 60 DD	6062327	m	3 m
45° bocht 60 FS	RB 45 610 FS	6043763	Stuks	1 Stuks
90° bocht 60 FS	RB 90 610 FS	6043216	Stuks	1 Stuks
