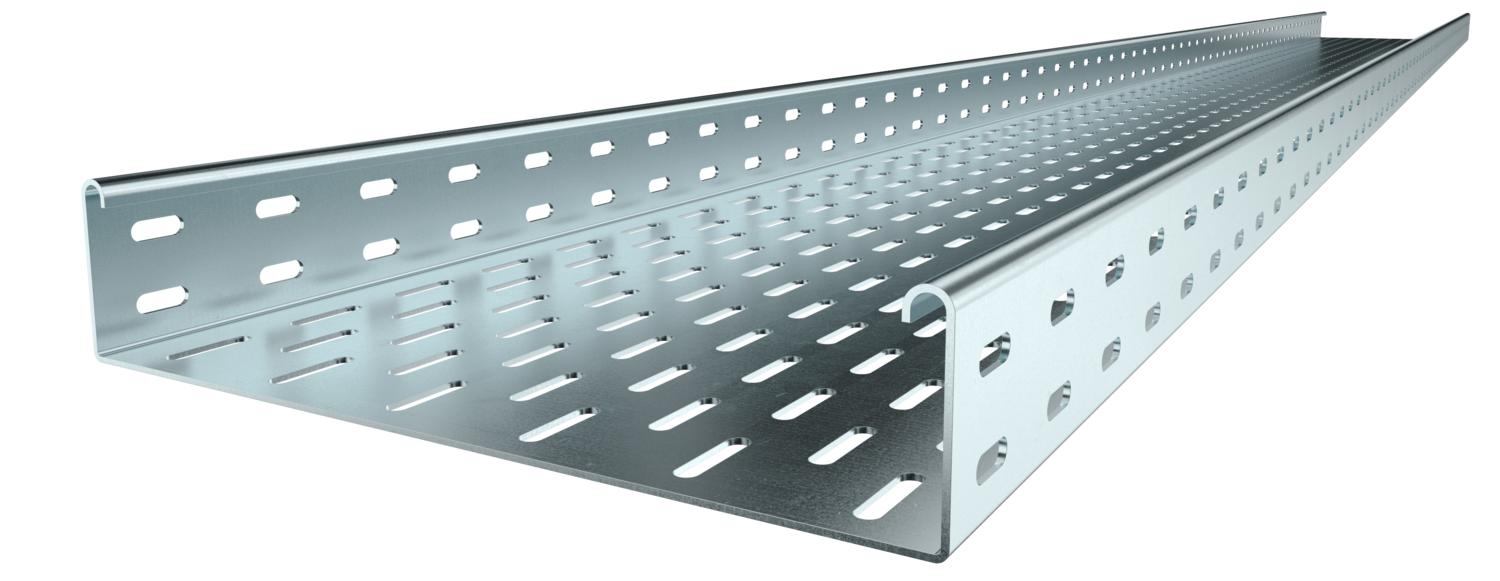

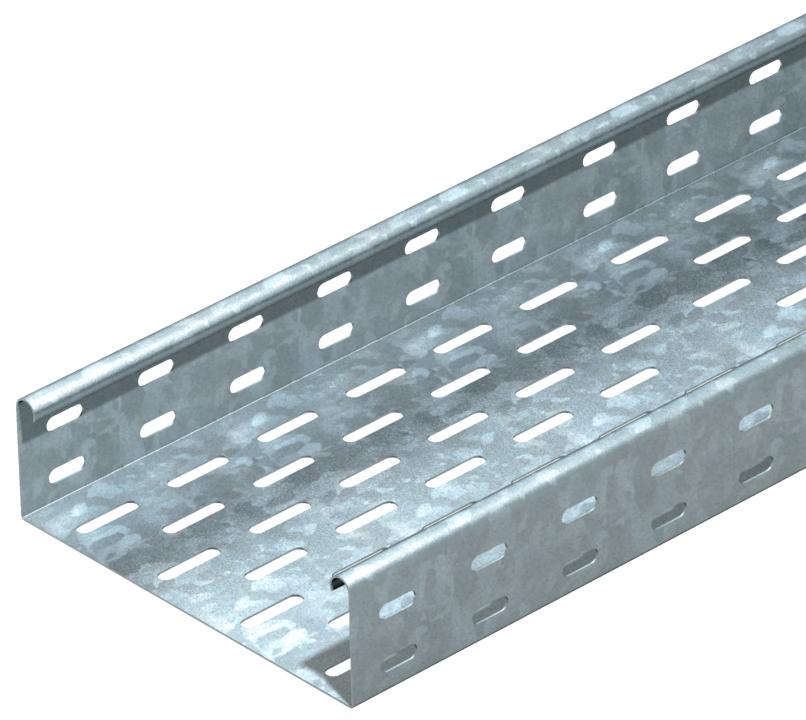

Kabelgoot EKS 60 FS

Art.nr. 6056326 | EAN 4012196389834

6056326 / EKS 630 FS
3000 mm
300 mm
2 mm
nee
staal
bandverzinkt
Productbeschrijving
Productbeschrijving
EKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 60 x 300
Belastingstesttype conform IEC 61537 Type II
Breedte 12 in
Breedte 300 mm
CO₂-voetafdruk (GWP) van wieg tot poort 15,949 kg CO₂e / 1 Meter
Dimensie 60x300x3000
Functiebehoud nee
Hoogte 60 mm
Hoogte 2 in
Kleur zink
Lengte 3000 mm
Lengte 118 ft
Maat B 300 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 178 cm²
Nuttige doorsnede 17800 mm²
Oppervlak bandverzinkt
Plaatdikte 2 mm
Plaatdikte 0,1 in
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 2,6 kN/m
Steunafstand 2,0 m 1,7 kN/m
Steunafstand 2,5 m 1,4 kN/m
Steunafstand 3,0 m 0,95 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

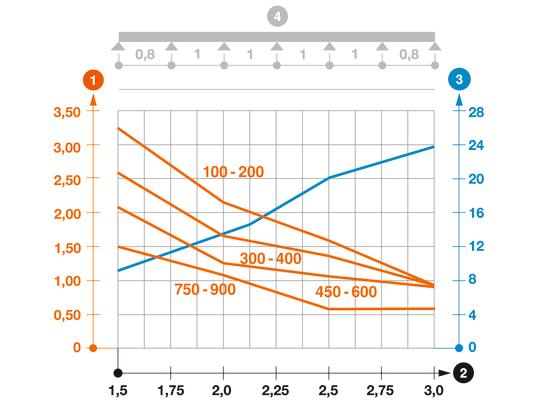

Belastingsdiagram kabelgoot type EKS 60

Belastingsdiagram kabelgoot type EKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
EKS 630 FS 3000 mm 300 mm 2 mm nee staal bandverzinkt 6056326
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 60 FS 6067093
10 Stuks

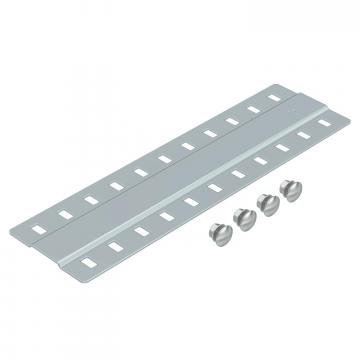

Voegplaat FS Voegplaat FS SSLB 300 FS 7070217
20 Stuks

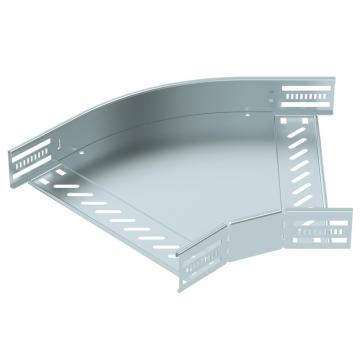

45° bocht 60 FS 45° bocht 60 FS RB 45 630 FS 6036106
1 Stuks

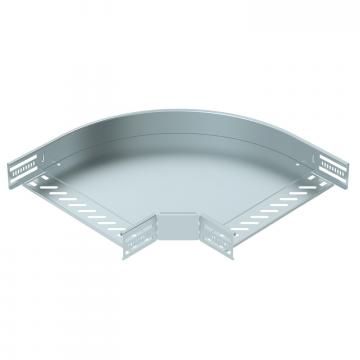

90°-bocht 60 FS 90°-bocht 60 FS RB 90 630 FS 6036566
1 Stuks

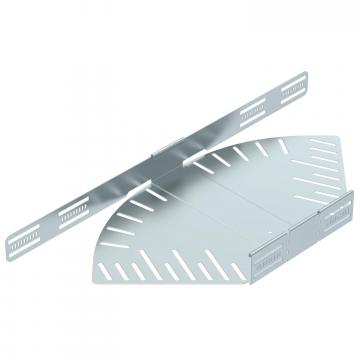

Bocht hoek verstelbaar 60 FS Bocht hoek verstelbaar 60 FS RB W 630 FS 6037106
1 Stuks

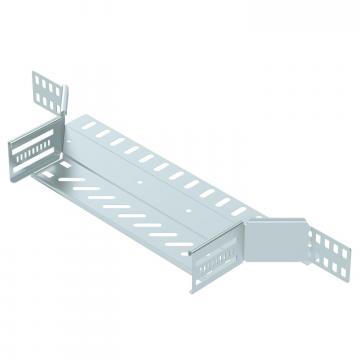

Aanbouw T-stuk 60 FS Aanbouw T-stuk 60 FS RAA 630 FS 6042117
1 Stuks

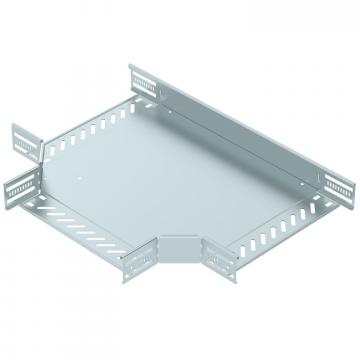

T-stuk 60 FS T-stuk 60 FS RT 630 FS 6038106
1 Stuks

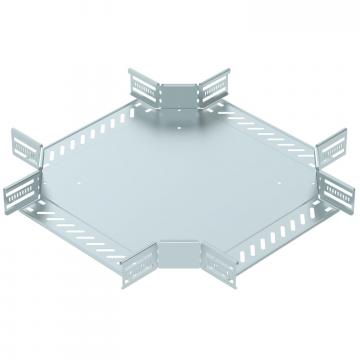

Kruising 60 FS Kruising 60 FS RK 630 FS 7027315
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 300 FS 6052304
6 m
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
90° bocht 60 FS 90° bocht 60 FS RB 90 630 FS 6043232
1 Stuks
