Kabelgoot DKS 60 FS 3000 | 200 | 1 | nee | staal | bandverzinkt
morepic-1 morepic-2

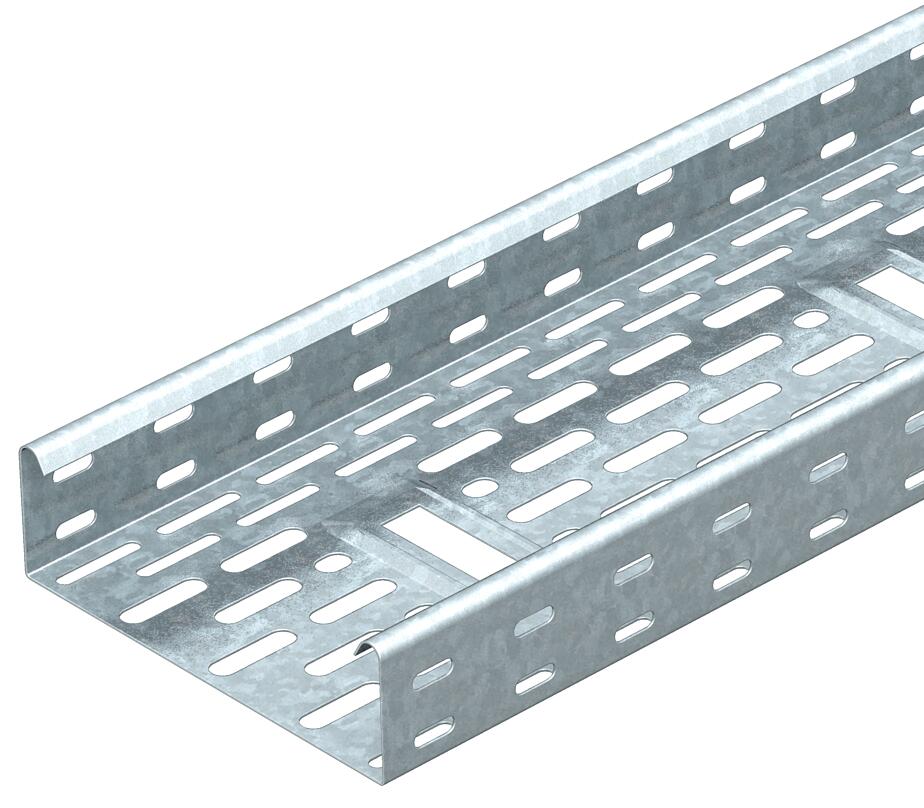

Kabelgoot DKS 60 FS

Art.nr. 6085032 | EAN 4012196069798

6085032 / DKS 620 FS
3000 mm
200 mm
1 mm
nee
staal
bandverzinkt
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

DKS 60 = Bodem doorvoer kabelgootSysteem met een hoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Afmetingen 60 x 200
Belastingstesttype conform IEC 61537 Type II
Breedte 8 in
Breedte 200 mm
Dimensie 60x200x3000
Element sprinklerinstallatie ja
Functiebehoud nee
Hoogte 2 in
Hoogte 60 mm
Lengte 10 ft
Lengte 3000 mm
Maat B 200 mm
Materiaal staal
Met bovenstuk nee
Montagegat in bodem ja
NATO Gatenpatroon nee
Nuttige doorsnede 11800 mm²
Nuttige doorsnede 118 cm²
Oppervlak bandverzinkt
Plaatdikte 0,04 in
Plaatdikte 1 mm
Roestvast staal, gebeitst nee
Steunafstand 1,5 m 1,75 kN/m
Steunafstand 2,0 m 0,95 kN/m
Steunafstand 2,5 m 0,5 kN/m
Steunafstand 3,0 m 0,4 kN/m
Type verbinder kabeldraagsysteem geschroefd
Uitvoering verbinder zonder verbinder
Verspanuitvoering nee
Zijperforatie ja

Technische gegevens

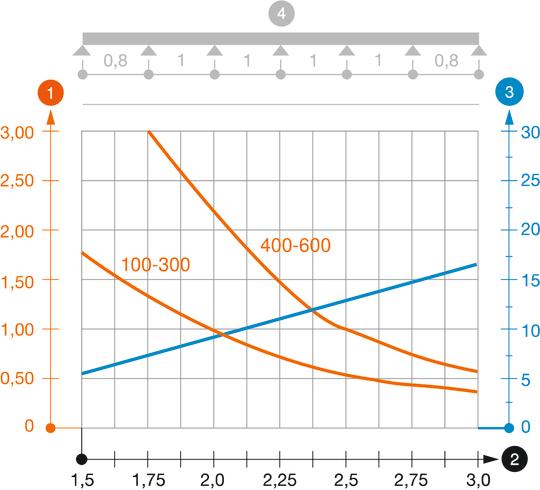

Belastingsdiagram kabelgoot type DKS 60

Belastingsdiagram kabelgoot type DKS 60
  • Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
  • Ondersteuningsafstand in meters Ondersteuningsafstand in meters
  • Zijkantdoorbuiging in mm bij toegestane last in kN/m Zijkantdoorbuiging in mm bij toegestane last in kN/m
  • Belastingschema bij testmethode Belastingschema bij testmethode
  • Belastingscurve met kabelgoot/-ladderbreedte in mm Belastingscurve met kabelgoot/-ladderbreedte in mm
  • Zijkantdoorbuigingscurve afhankelijk van de steunafstand Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Alle typen

Alle typen

Type Lengte Breedte Plaatdikte Functiebehoud Materiaal Oppervlak Art.nr. Aantal kl. VKE
DKS 620 FS 3000 mm 200 mm 1 mm nee staal bandverzinkt 6085032
6 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelplaat FS Koppelplaat FS RLVK 60 FS 6067093
10 Stuks
Koppelplaat FT Koppelplaat FT RLVK 60 FT 6067603
10 Stuks
Voegplaat FS Voegplaat FS SSLB 200 FS 7070213
20 Stuks
Voegplaat DD Voegplaat DD SSLB 200 DD 7070314
20 Stuks
45° bocht 60 FS 45° bocht 60 FS RB 45 620 FS 6036104
1 Stuks
45° bocht 60 FT 45° bocht 60 FT RB 45 620 FT 6036134
1 Stuks
90°-bocht 60 FS 90°-bocht 60 FS RB 90 620 FS 6036564
1 Stuks
90°-bocht 60 FT 90°-bocht 60 FT RB 90 620 FT 6036594
1 Stuks
Bocht hoek verstelbaar 60 FS Bocht hoek verstelbaar 60 FS RB W 620 FS 6037104
1 Stuks
Bocht hoek verstelbaar 60 FT Bocht hoek verstelbaar 60 FT RB W 620 FT 6037124
1 Stuks
Aanbouw T-stuk 60 FS Aanbouw T-stuk 60 FS RAA 620 FS 6042115
1 Stuks
Aanbouw T-stuk 60 FT Aanbouw T-stuk 60 FT RAA 620 FT 6042215
1 Stuks
T-stuk 60 FS T-stuk 60 FS RT 620 FS 6038104
1 Stuks
T-stuk 60 FT T-stuk 60 FT RT 620 FT 6038134
1 Stuks
Kruising 60 FS Kruising 60 FS RK 620 FS 7027313
1 Stuks
Kruisstuk 60 FT Kruisstuk 60 FT RK 620 FT 7027413
1 Stuks
Deksel met draaigrendel FS Deksel met draaigrendel FS DRL 200 FS 6052207
6 m
Deksel met draaigrendel DD Deksel met draaigrendel DD DRL 200 DD 6052709
6 m
Scheidingsschot 60 FS Scheidingsschot 60 FS TSG 60 FS 6062068
3 m
Scheidingsschot 60 DD Scheidingsschot 60 DD TSG 60 DD 6062327
3 m
45° bocht 60 FS 45° bocht 60 FS RB 45 620 FS 6043771
1 Stuks
90° bocht 60 FS 90° bocht 60 FS RB 90 620 FS 6043224
1 Stuks
