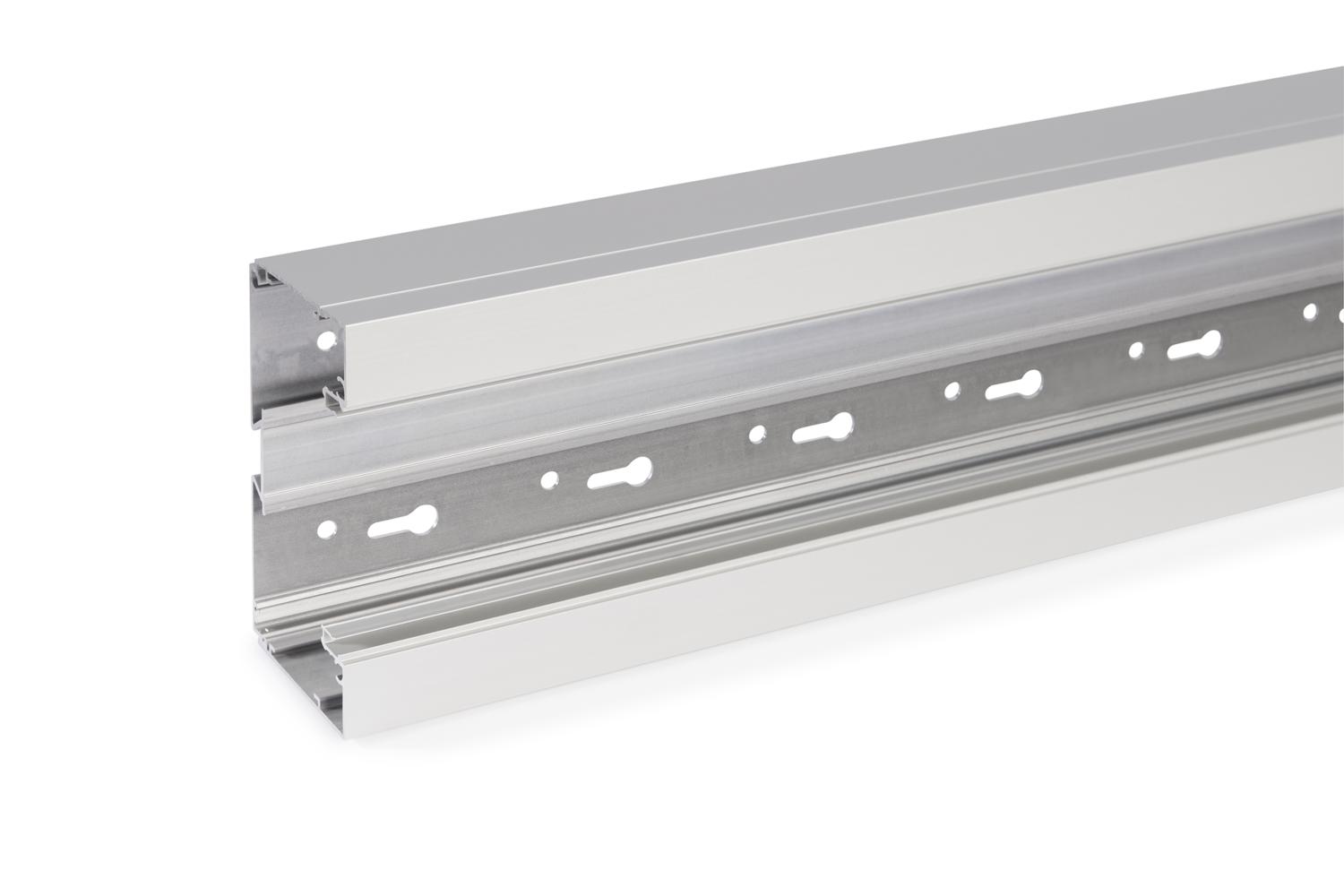

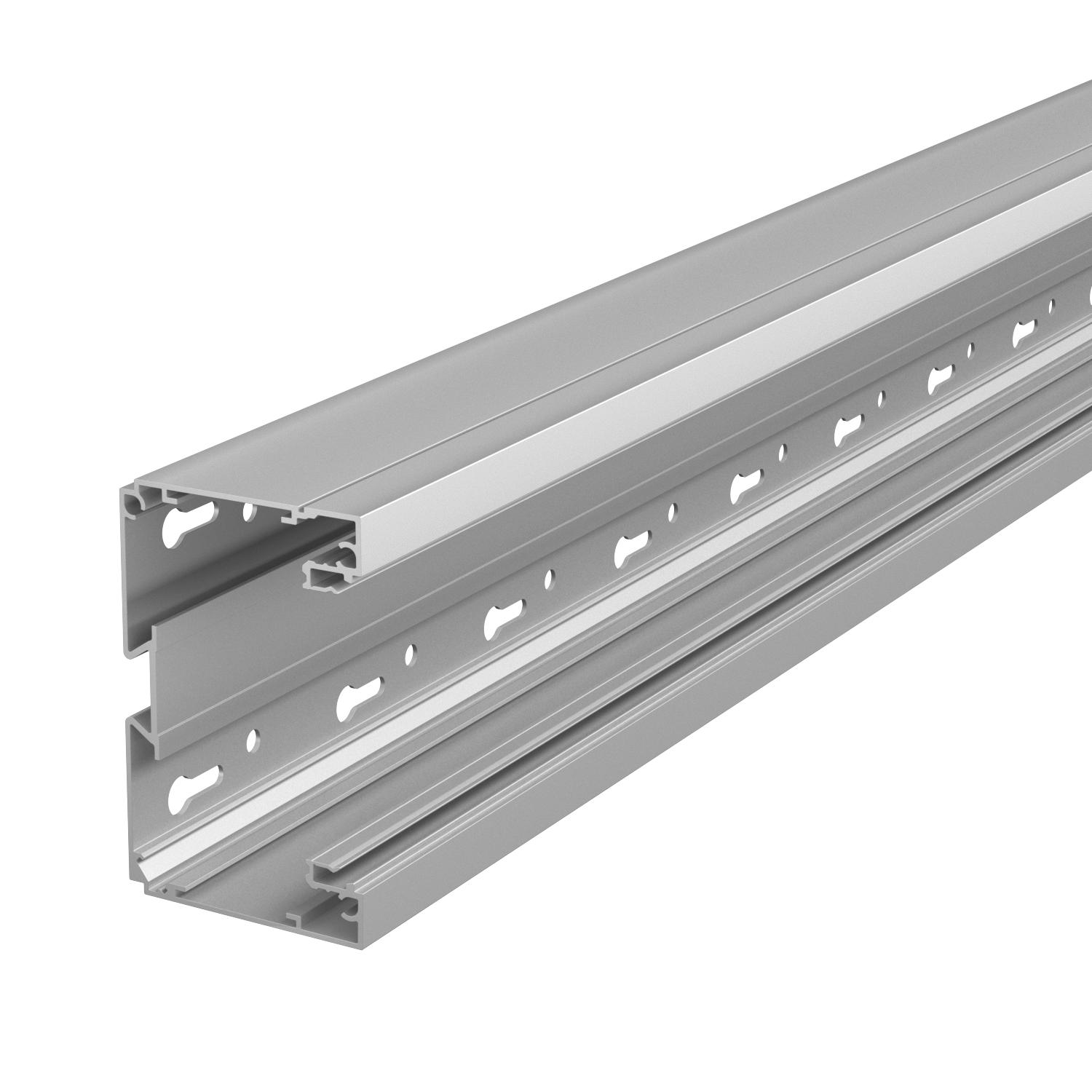

Installatiekanaal Signa Style, kanaalbreedte 110, kanaalhoogte 70

Art.nr. 6133260 | EAN 4012196735280

6133260 / BRA 70110 EL
2000 mm
Productbeschrijving
Productbeschrijving
Apparatuurinbouwkanaal met bodemperforatie geschikt voor directe wandmontage of op consoles. Andere RAL-kleuren kunnen op aanvraag worden gerealiseerd. De zichtbare vlakken van de kanalen zijn voorzien van beschermfolie.
Opmerking: Bij geanodiseerde apparatuurinbouwkanalen en hulpstukken van aluminium zijn lichte kleurverschillen niet te voorkomen; deze zijn te herleiden tot toegestane verstrooiing door materiaal of procedures (conform DIN 17 611). Als alternatief wordt een poedercoating in de kleur RAL 9006 (wit aluminium) aanbevolen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP30
Beschermingsgraad IK-code IK07
Bodemperforatie met bodemperforatie
Breedte 110 mm
Deksel meegeleverd nee
Dekselbreedte 80 mm
Dimensie 70x110x2000
Halogeenvrij ja
Hoogte 70 mm
Kabelklem nee
Kanaalverbinder nee
Lengte 2000 mm
Materiaal aluminium
Model rechthoekig ja
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 6050 mm²
Oppervlak geanodiseerd
symmetrisch nee
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -5 °C
Uitvoering achterwand (binnenzijde) Doorlopende DIN-rail
Alle typen

Alle typen

Type Lengte Art.nr. Aantal kl. VKE
BRA 70110 EL 2000 mm 6133260
2 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Koppelingspen Koppelingspen BRA KS 6133621
100 Stuks
Inbouwdoos BRK GD, 1-voudig Inbouwdoos BRK GD, 1-voudig BRK GD gr 6133577
10 Stuks
Inbouwdoos BRK GD2CEE, 2-voudig Inbouwdoos BRK GD2CEE, 2-voudig BRK GD 2CEE gr 6133579
4 Stuks
Deksel BRA OT 80 Deksel BRA OT 80 BRA OT 80 EL 6133267
2 m

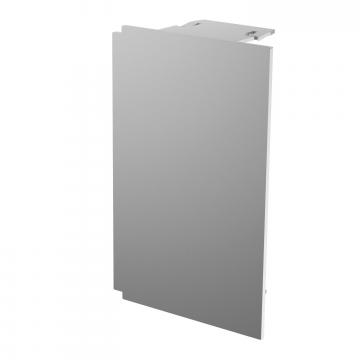

Eindstuk BRA ES 70110 Eindstuk BRA ES 70110 BRA ES70110 EL 6133291
1 Stuks
Scheidingsschot BRA TW staal Scheidingsschot BRA TW staal BRA TW Stahl 6133178
30 m

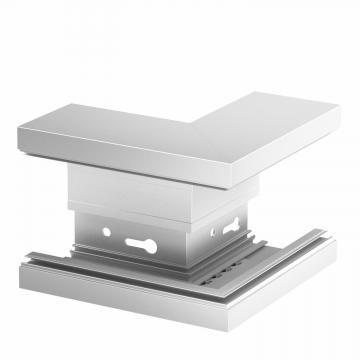

Buitenhoek BRA AE 70110 Buitenhoek BRA AE 70110 BRA AE70110 EL 6133271
1 Stuks
Deksel BRA OT AE 80 Deksel BRA OT AE 80 BRA OT 80 AE EL 6133266
1 Stuks

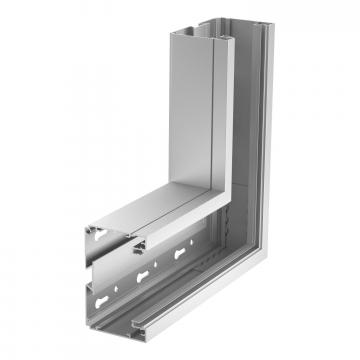

Platte hoek BRA FW 70110 stijgend Platte hoek BRA FW 70110 stijgend BRA FWS70110 EL 6133281
1 Stuks

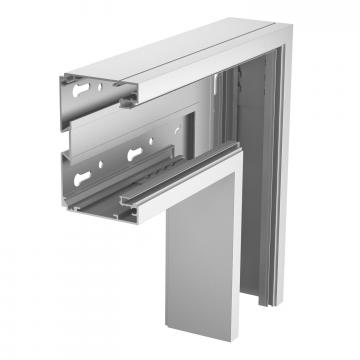

Platte hoek BRA FW 70110 dalend Platte hoek BRA FW 70110 dalend BRA FWF70110 EL 6133286
1 Stuks
Deksel BRA OT FW 80 EL Deksel BRA OT FW 80 EL BRA OT 80 FW EL 6133268
1 Stuks

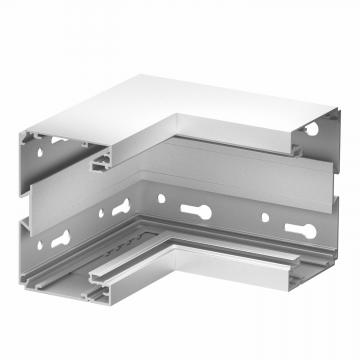

Binnenhoek BRA IE 70110 Binnenhoek BRA IE 70110 BRA IE70110 EL 6133276
1 Stuks
Aardingsklem BRA ERD KL Aardingsklem BRA ERD KL BRA ERD KL 6133407
10 Stuks
Aardingskoppeling BRA ERD KUP Aardingskoppeling BRA ERD KUP BRA ERD KUP 6133408
10 Stuks
Aardingsclip BRA ERD VB TW Aardingsclip BRA ERD VB TW BRA ERD VB TW 6133562
20 Stuks
Aarddraad BRA ERDL FL Aarddraad BRA ERDL FL BRA ERDL FL 6133564
10 Stuks
Aarklem BRA ERD KL TW Aarklem BRA ERD KL TW BRA ERD KL TW 6133615
100 Stuks
Aardingsbrug BRA EB Aardingsbrug BRA EB BRA EB 6133616
10 Stuks
Downloads

Download

EU Conformiteitsverklaring BRA 70110 EL / 6133260 , 0.17MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
