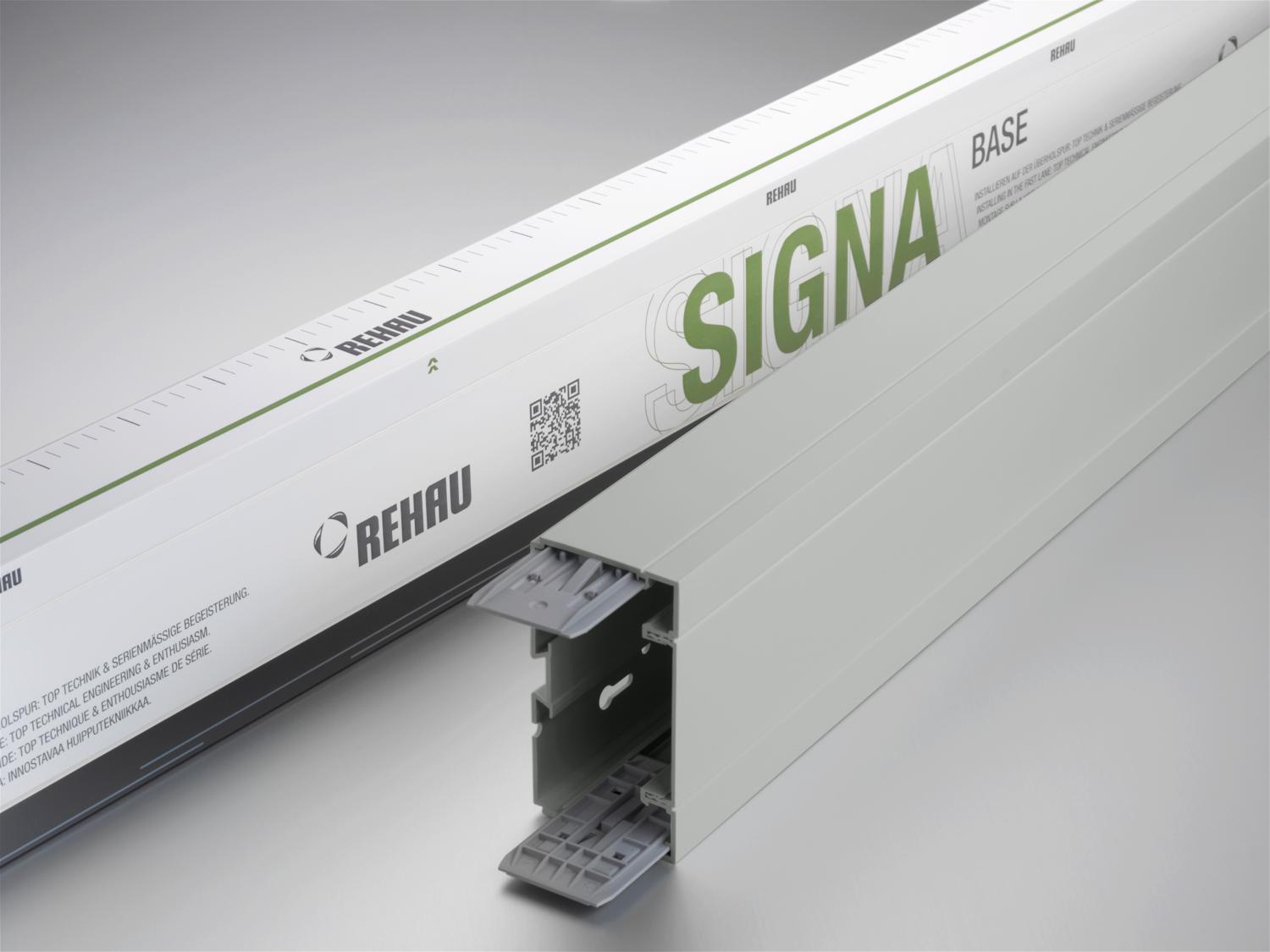

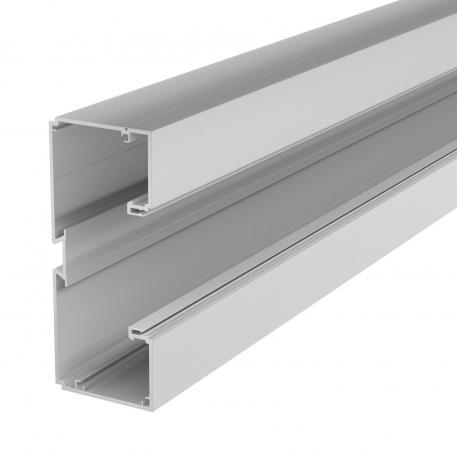

Installatiekanaal Signa Base 70170

Art.nr. 6132732 | EAN 4012196717484

2000 mm
Productbeschrijving
Productbeschrijving
Basis van het installatiekanaal Signa Base voor verborgen kabelgeleiding en apparaatinbouw binnen. 2 kanaalkoppelingen zijn meegeleverd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP40
Beschermingsgraad IK-code IK07
Breedte 170 mm
CO₂-voetafdruk (GWP) van wieg tot poort 2,816 kg CO₂e / 1 Meter
Deksel meegeleverd nee
Dekselbreedte 79 mm
Halogeenvrij nee
Hoogte 70 mm
Kabelklem ja
Kanaalverbinder ja
Kleur lichtgrijs; RAL 7035
Lengte 2000 mm
Materiaal Polyvinylchloride
Model rechthoekig ja
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 10056 mm²
symmetrisch nee
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -5 °C
Uitvoering achterwand (binnenzijde) Doorlopende DIN-rail
Alle typen

Alle typen

Type Lengte Kleur Art.nr. Aantal kl. VKE
BRK 70170 cws 2000 mm crèmewit; RAL 9001 6132730
8 m
BRK 70170 rws 2000 mm zuiver wit; RAL 9010 6132731
8 m
BRK 70170 lgr 2000 mm lichtgrijs; RAL 7035 6132732
12 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Inbouwdoos BRK GD, 1-voudig Inbouwdoos BRK GD, 1-voudig BRK GD gr 6133577
10 Stuks
Inbouwdoos BRK GD2CEE, 2-voudig Inbouwdoos BRK GD2CEE, 2-voudig BRK GD 2CEE gr 6133579
4 Stuks
Deksel Signa Base OT 700802 Deksel Signa Base OT 700802 BRK 700802 lgr 6132737
32 m

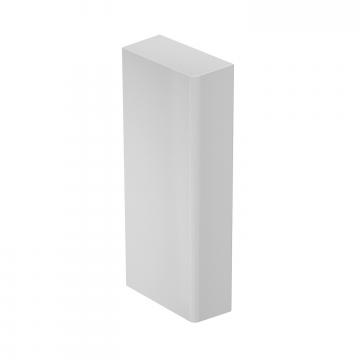

Eindstuk Signa Base ES 70170 Eindstuk Signa Base ES 70170 BRK ES70170 lgr 6132782
1 Stuks

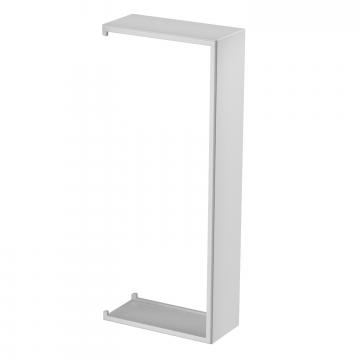

Naadafdekking Signa Base SSA 70170 Naadafdekking Signa Base SSA 70170 BRK SSA70170 lgr 6132796
1 Stuks
Scheidingsschot BRK TW Scheidingsschot BRK TW BRK TW 6133610
40 m

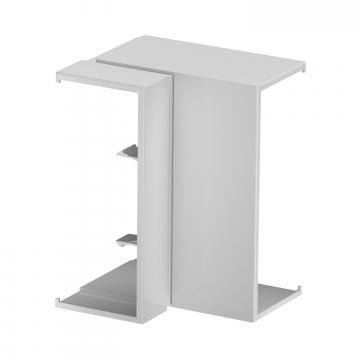

Binnenhoek Signa Base IE 70170 Binnenhoek Signa Base IE 70170 BRK IE70170 lgr 6132757
1 Stuks

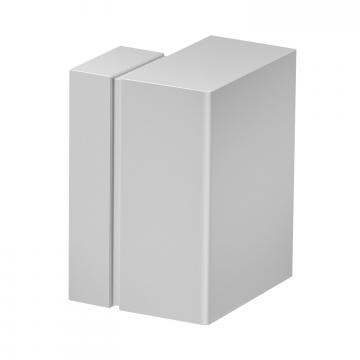

Buitenhoek Signa Base AE 70170 Buitenhoek Signa Base AE 70170 BRK AE70170 lgr 6132749
1 Stuks

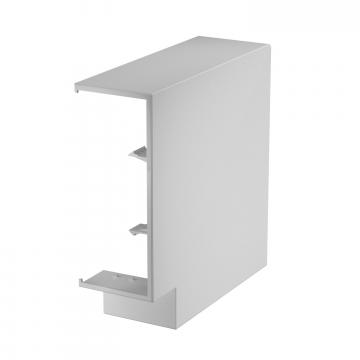

Platte hoek Signa Base FW 70170 Platte hoek Signa Base FW 70170 BRK FW70170 lgr 6132771
1 Stuks
Kabelklem Signa Base HK Kabelklem Signa Base HK SB HK 6132799
10 Stuks
Downloads

Download

EU Conformiteitsverklaring BRK 70170 lgr / 6132732 , 0.17MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
