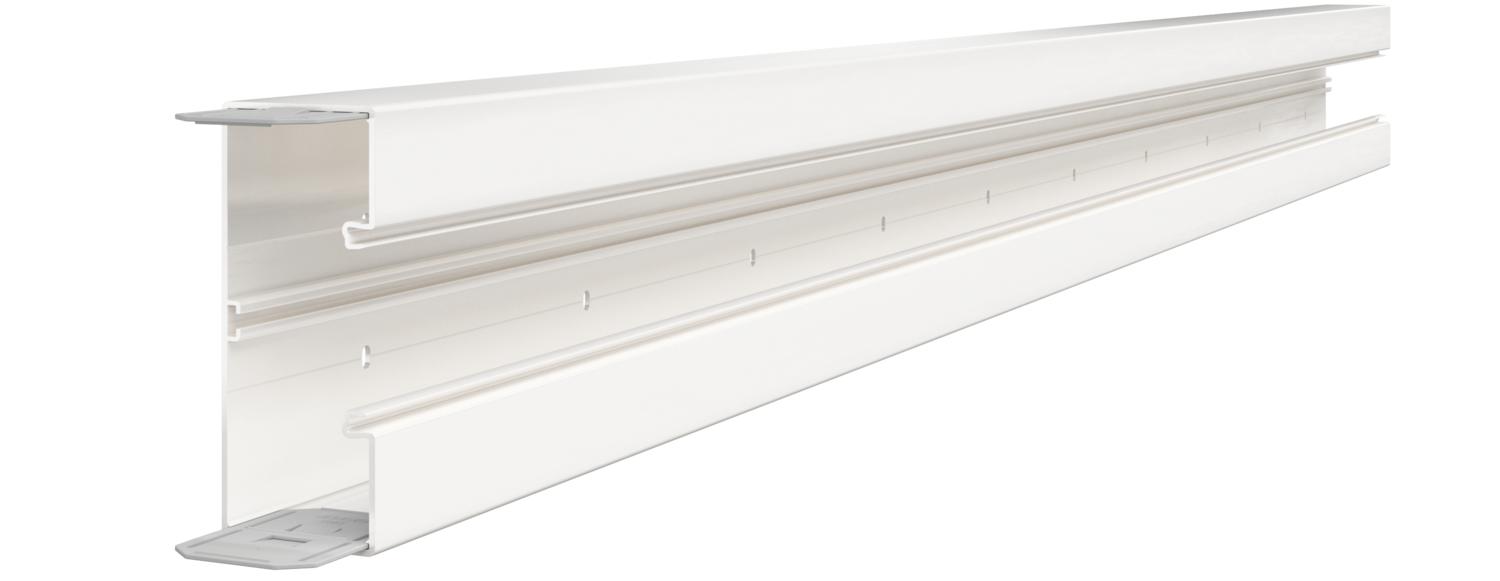

Installatiekanaal Rapid 80, kanaalbreedte 170, kanaalhoogte 70

Art.nr. 6274700 | EAN 4012195657040

2000 mm
Productbeschrijving
Productbeschrijving
GK installatiekanaal van loodvrij polyvinylchloride, geschikt voor montage direct op de wand of op wandconsoles. Voor de bevestiging is het kanaal voorzien van perforaties. Het GK installatiekanaal heeft een C-rail op de bodem voor het bevestigen van een scheidingsschot van kunststof. In de inbouwdozen uit de serie 71GD... kunnen alle schakelaargamma's in draagring- en draagbeugelmodel als ook Module 45-apparaten worden geïnstalleerd. De sleufopening is 76,5 mm. Per kanaalstuk is aan één zijde een koppelingspaar voorgemonteerd. De deksel moet afzonderlijk worden besteld.
Het deksel moet afzonderlijk worden besteld.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • GEK-K-wandgoot, kanaaldiepte 70 mm
  • Wandmontage
  • Consolemontage
  • Sleufbreedte 80 mm
  • inbouwapparatuur
  • Contactdoos met randaarde
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP30
Beschermingsgraad IK-code IK08
Bodemperforatie met deksel en bodemperforatie
Breedte 170 mm
CO₂-voetafdruk (GWP) van wieg tot poort 2,9216 kg CO₂e / 1 Meter
Deksel meegeleverd nee
Dekselbreedte 76,5 mm
Dimensie 70x170x2000
Halogeenvrij nee
Hoogte 70 mm
Kabelklem nee
Kanaalverbinder ja
Kleur zuiver wit; RAL 9010
Lengte 2000 mm
Materiaal Polyvinylchloride
Model rechthoekig ja
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 10100 mm²
symmetrisch ja
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -15 °C
Uitvoering achterwand (binnenzijde) Doorlopend C-profiel
Alle typen

Alle typen

Type Lengte Kleur Art.nr. Aantal kl. VKE
GK-70170RW 2000 mm zuiver wit; RAL 9010 6274700
8 m
GK-70170LGR 2000 mm lichtgrijs; RAL 7035 6274702
8 m
GK-70170GR 2000 mm steengrijs; RAL 7030 6274706
8 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Inbouwdoos 71GD6, 1-voudig Inbouwdoos 71GD6, 1-voudig 71GD6 6288610
5 Stuks
Apparaatinbouwdoos 71GD7-2, dubbel Apparaatinbouwdoos 71GD7-2, dubbel 71GD7-2 6288608
2 Stuks
Deksel, kunststof, glad Deksel, kunststof, glad GK-OTGRW 6278680
2 m

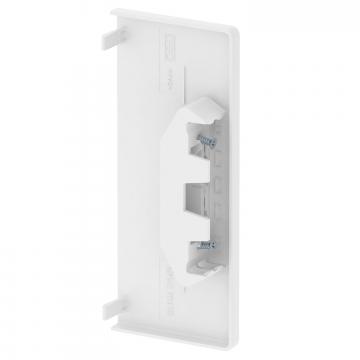

Eindstuk, voor installatiekanaal Rapid 80 type GK-70170 Eindstuk, voor installatiekanaal Rapid 80 type GK-70170 GK-E70170RW 6274770
1 Stuks
Scheidingsschot GK-TW70 Scheidingsschot GK-TW70 GK-TW70 6274900
2 m
Binnenhoek, voor installatiekanaal Rapid 80 type 70170 Binnenhoek, voor installatiekanaal Rapid 80 type 70170 GK-IH70170RW 6274640
1 Stuks

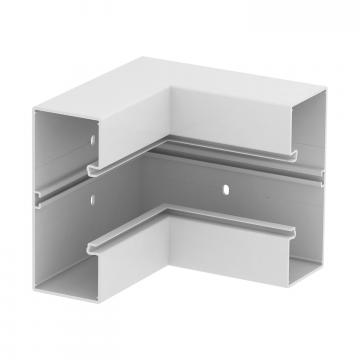

Binnenhoek, voor installatiekanaal Rapid 80 type GK-70170 Binnenhoek, voor installatiekanaal Rapid 80 type GK-70170 GK-I70170RW 6274740
1 Stuks
Buitenhoek, voor installatiekanaal Rapid 80 type 70170 Buitenhoek, voor installatiekanaal Rapid 80 type 70170 GK-AH70170RW 6274610
1 Stuks

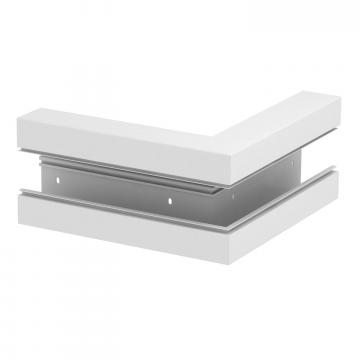

Buitenhoek, voor installatiekanaal Rapid 80 type GK-70170 Buitenhoek, voor installatiekanaal Rapid 80 type GK-70170 GK-A70170RW 6274710
1 Stuks
Deksel voor buitenhoek, kunststof, glad Deksel voor buitenhoek, kunststof, glad GK-OTGARW 6274790
1 Stuks
Platte hoek, voor installatiekanaal Rapid 80 type 70170 Platte hoek, voor installatiekanaal Rapid 80 type 70170 GK-FH70170RW 6274620
1 Stuks

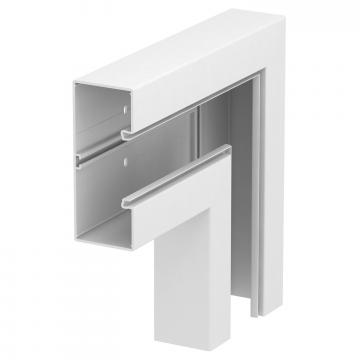

Platte hoek, voor installatiekanaal Rapid 80 type GK-70170 Platte hoek, voor installatiekanaal Rapid 80 type GK-70170 GK-F70170RW 6274720
1 Stuks
Deksel voor platte hoek, kunststof, glad Deksel voor platte hoek, kunststof, glad GK-OTGFRW 6274490
1 Stuks

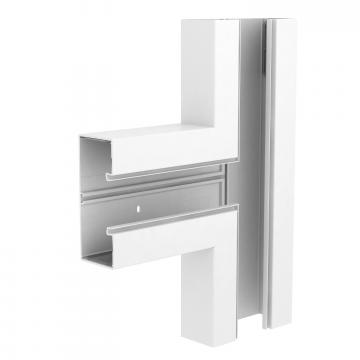

T-stuk, voor installatiekanaal Rapid 80 type GK-70170 T-stuk, voor installatiekanaal Rapid 80 type GK-70170 GK-T70170RW 6274760
1 Stuks
Kanaalklem KL80A Kanaalklem KL80A KL80A 6288640
20 Stuks
Stopcontacteenheid AR45, 2-voudig Stopcontacteenheid AR45, 2-voudig SDE-RW D0RW2 6119407
2 Stuks
Downloads

Download

EU Conformiteitsverklaring GK-70170RW / 6274700 , 0.15MB , pdf
Download

Download
Download

Voor dit product zijn geen bestekteksten beschikbaar
