Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 80 mm, FS
Art.nr. 7218008 | EAN 4012197351229
- Productbeschrijving
-
ProductbeschrijvingInstallatiekanaal van metaal met opzwellend brandwerend weefsel voor brandveilige installatie van kabels. Geclassificeerd als installatiekanaal EI30, EI60 en EI90 conform EN 13501-2, beproefd conform EN 1366-5. Het kanaal verhindert gedurende een geclassificeerde periode de brandverspreiding en beschermt tegen de effecten van een kabelbrand.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.
-
- Technische gegevens
-
Technische gegevens
Aantal bevlambare zijden 4 Afm. H 80 mm Afmeting i 62 mm Binnenbreedte 94 mm Binnenhoogte 74 mm Breedte 100 mm Classificatie El - installatiekanaal 90 CO₂-voetafdruk (GWP) van wieg tot poort 1,5889 kg CO₂e / 1 Meter Dekselbevestiging Overige Dimensie 80x100x2000 Hoogte 80 mm Kleur zink Lengte 2000 mm Maat B 100 mm Materiaal staal Met perforatie ja Nuttige doorsnede 5180 mm² Ommanteling staal Oppervlak bandverzinkt Scheidingschotten mogelijk ja - Alle typen
-
Systeemtoebehoren
Montagetoebehoren
Producten Type Art.nr. Aantal kl. VKE
Functiebehoudcoating in patroon
ASX-K 7202310 1 Stuks
Verbinderschroef
PLM SF 4x8 3498092 100 Stuks
Vergrendelingsklem RKV3V
RKV3V 6288700 20 Stuks - Downloads
-
Specificatieblad PLM D 0810 FS / 7218008 , 0.15MB , pdfCatalogus Brandschutzkanäle , 8.99MB , pdfEU Conformiteitsverklaring PLM D 0810 FS / 7218008 , 0.22MB , pdfPrestatieverklaring PLM D 0810 FS / 7218008 , 0.78MB , pdfREACH Conformiteitsverklaring PLM D 0810 FS / 7218008 , 0.12MB , pdfRoHS Conformiteitsverklaring PLM D 0810 FS / 7218008 , 0.13MB , pdfToelatingscertificaat Brandwerende kanalen PYROLINE® Rapid PLM , 2.15MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
Naadverbinderset, kanaalhoogte 80 mm

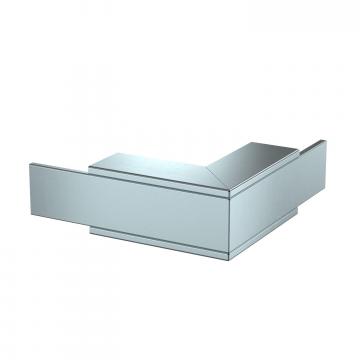

Buitenhoek, kanaalhoogte 80 mm, FS

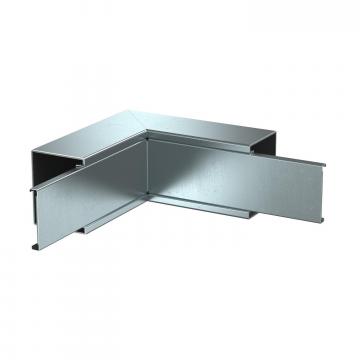

Binnenhoek, kanaalhoogte 80 mm, FS

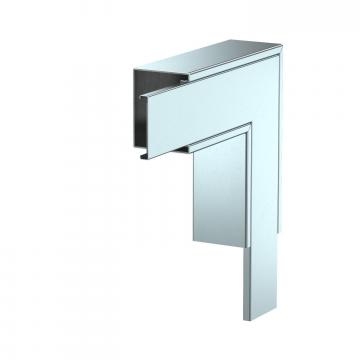

Platte hoek, kanaalhoogte 80 mm, FS

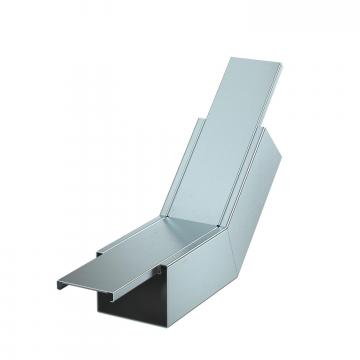

Verticale bocht stijgend, kanaalhoogte 80 mm, FS

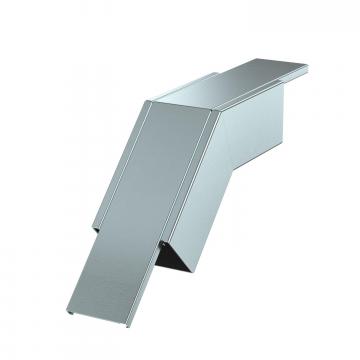

Verticale bocht dalend, kanaalhoogte 80 mm, FS

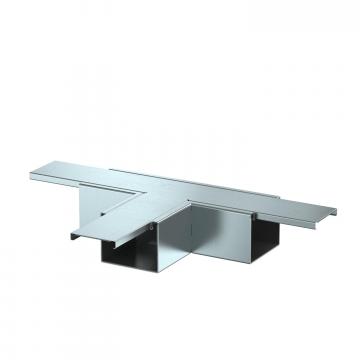

T-stuk, kanaalhoogte 80 mm, FS

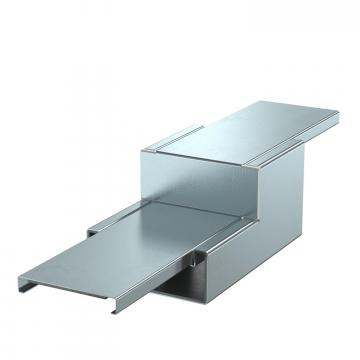

Verloopstuk recht, van kanaalhoogte 80 mm naar 40 mm, FS

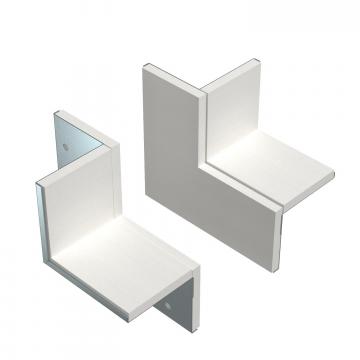

Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 80 mm, FS

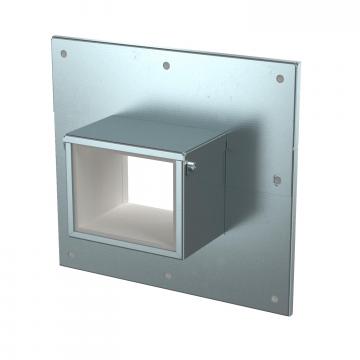

Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 80 mm, FS

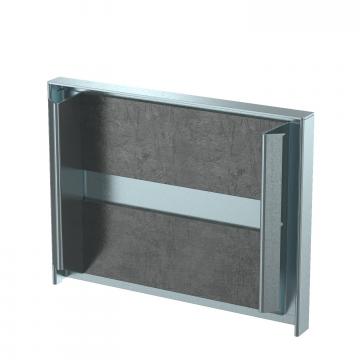

Eindstuk, kanaalhoogte 80 mm, FS
Dekselondersteuning, kanaalbreedte 100 mm
Schuimblokdichting, kanaalhoogte 80 mm
Kabelbeugel voor wandmontage, kanaalhoogte 80 mm
Kabelbeugel voor plafondmontage, kanaalhoogte 80 mm

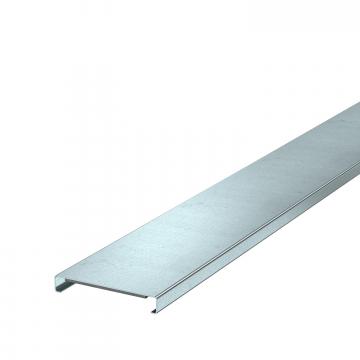

Installatiekanaaldeksel, kanaalbreedte 100 mm, FS

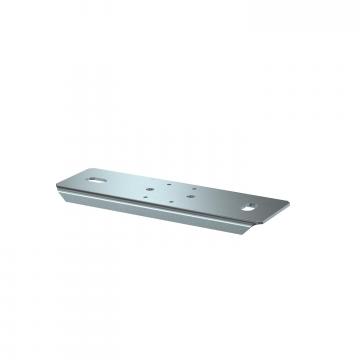

Console, kanaalbreedte 100 mm, FS
