Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 40 mm, helder wit 2000 | 100 | 40 | zuiver wit; RAL 9010
morepic-1

Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 40 mm, helder wit

Art.nr. 7218006 | EAN 4012197351298

7218006 / PLM D 0410 RW
2000 mm
100 mm
40 mm
zuiver wit; RAL 9010
Vind een distrubutiepartner
Heb je hulp nodig?
Productbeschrijving

Productbeschrijving

Installatiekanaal van metaal met opzwellend brandwerend weefsel voor brandveilige installatie van kabels. Geclassificeerd als installatiekanaal EI30, EI60 en EI90 conform EN 13501-2, beproefd conform EN 1366-5. Het kanaal verhindert gedurende een geclassificeerde periode de brandverspreiding en beschermt tegen de effecten van een kabelbrand.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal bevlambare zijden 4
Afmeting i 62 mm
Classificatie El - installatiekanaal 90
Dekselbevestiging Overige
Dimensie 40x100x2000
Kleur zuiver wit; RAL 9010
Materiaal staal
Met perforatie ja
Nuttige doorsnede 1780 mm²
Ommanteling staal
Oppervlak voorzien van poedercoating
Scheidingschotten mogelijk ja

Afmetingen

Afm. H 40 mm
Binnenbreedte 94 mm
Binnenhoogte 34 mm
Breedte 100 mm
Hoogte 40 mm
Lengte 2000 mm
Maat B 100 mm
Alle typen

Alle typen

Type Lengte Maat B Afm. H Kleur Art.nr. Aantal kl. VKE
PLM D 0410 RW 2000 mm 100 mm 40 mm zuiver wit; RAL 9010 7218006
2 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Naadverbinderset, kanaalhoogte 40 mm Naadverbinderset, kanaalhoogte 40 mm PLM SI 0410 7218028
1 Stuks

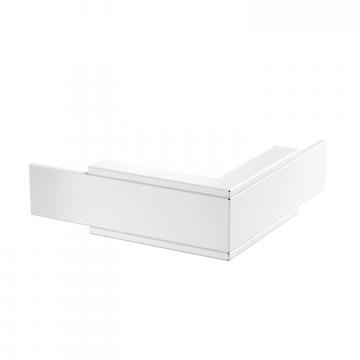

Buitenhoek, kanaalhoogte 40 mm, helder wit Buitenhoek, kanaalhoogte 40 mm, helder wit PLM EC 0410 RW 7218040
1 Stuks

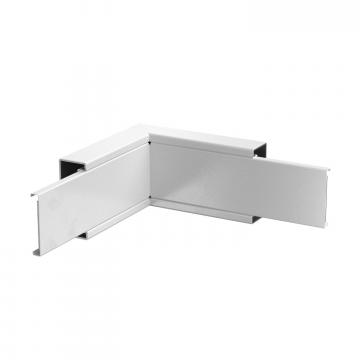

Binnenhoek, kanaalhoogte 40 mm, helder wit Binnenhoek, kanaalhoogte 40 mm, helder wit PLM IC 0410 RW 7218052
1 Stuks

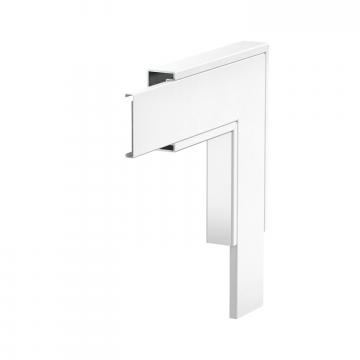

Platte hoek, kanaalhoogte 40 mm, helder wit Platte hoek, kanaalhoogte 40 mm, helder wit PLM FA 0410 RW 7218064
1 Stuks

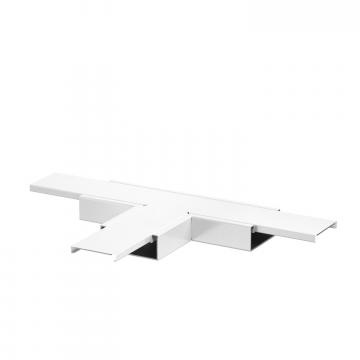

T-stuk, kanaalhoogte 40 mm, helder wit T-stuk, kanaalhoogte 40 mm, helder wit PLM TB 0410 RW 7218076
1 Stuks

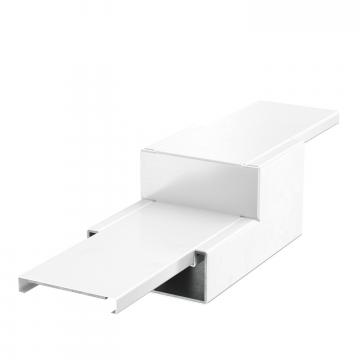

Verloopstuk recht, van kanaalhoogte 80 mm naar 40 mm, helder wit Verloopstuk recht, van kanaalhoogte 80 mm naar 40 mm, helder wit PLM RP 0810 RW 7218100
1 Stuks

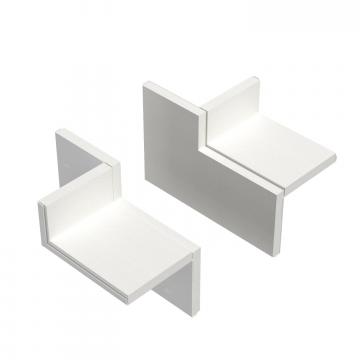

Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 40 mm, helder wit Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 40 mm, helder wit PLM CC 0410 RW 7218136
1 Stuks

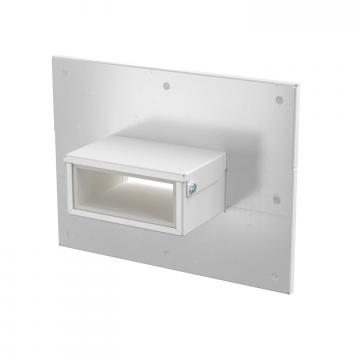

Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 40 mm, helder wit Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 40 mm, helder wit PLM WC 0410 RW 7218124
1 Stuks

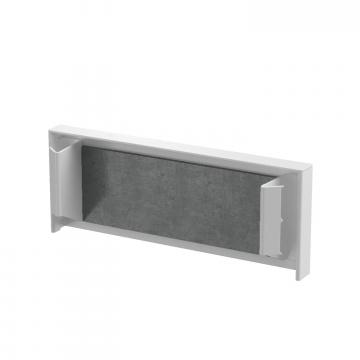

Eindstuk, kanaalhoogte 40 mm, helder wit Eindstuk, kanaalhoogte 40 mm, helder wit PLM EP 0410 RW 7218088
1 Stuks

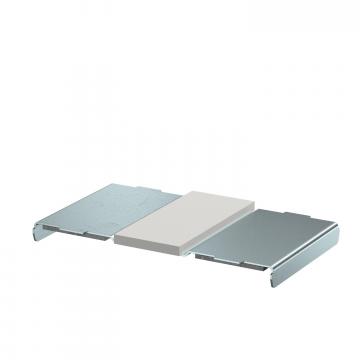

Dekselondersteuning, kanaalbreedte 100 mm Dekselondersteuning, kanaalbreedte 100 mm PLM LS 100 7218034
1 Stuks
Schuimblokdichting, kanaalhoogte 40 mm Schuimblokdichting, kanaalhoogte 40 mm PLM CO 0410 7218158
1 Stuks

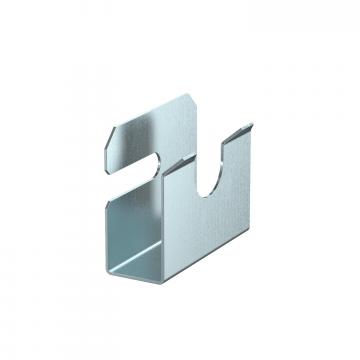

Kabelbeugel voor wandmontage, kanaalhoogte 40 mm Kabelbeugel voor wandmontage, kanaalhoogte 40 mm PLM WB 0410 FS 7218152
10 Stuks

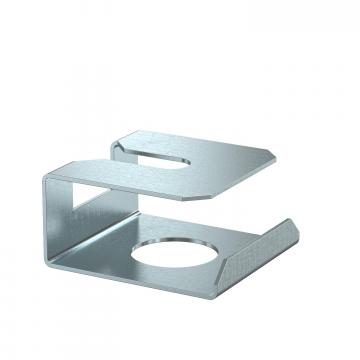

Kabelbeugel voor plafondmontage, kanaalhoogte 40 mm Kabelbeugel voor plafondmontage, kanaalhoogte 40 mm PLM CB 0410 FS 7218146
10 Stuks

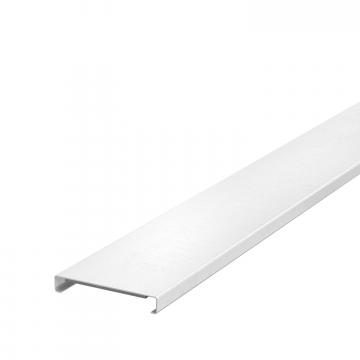

Installatiekanaaldeksel, kanaalbreedte 100 mm, helderwit Installatiekanaaldeksel, kanaalbreedte 100 mm, helderwit PLM LI 100 RW 7218022
2 m

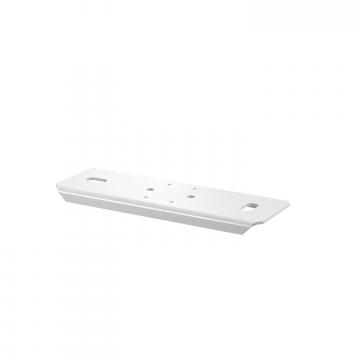

Console, kanaalbreedte 100 mm, helder wit Console, kanaalbreedte 100 mm, helder wit PLM SU 100 RW 7218166
1 Stuks
Scheidingsschot 30 FS Scheidingsschot 30 FS TSG 30 FS 6062050
45 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Functiebehoudcoating in patroon Functiebehoudcoating in patroon ASX-K 7202310
1 Stuks
Verbinderschroef Verbinderschroef PLM SF 4x8 3498092
100 Stuks
Vergrendelingsklem RKV3V Vergrendelingsklem RKV3V RKV3V 6288700
20 Stuks
Downloads

Download

Download

Download
Veiligheidsspecificatieblad Isolerende bouwstof FSB , 0.05MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
