Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 120 mm, helder wit

Art.nr. 7218014 | EAN 4012197351311

7218014 / PLM D 1220 RW
2000 mm
200 mm
120 mm
zuiver wit; RAL 9010
Productbeschrijving
Productbeschrijving
Installatiekanaal van metaal met opzwellend brandwerend weefsel voor brandveilige installatie van kabels. Geclassificeerd als installatiekanaal EI30, EI60 en EI90 conform EN 13501-2, beproefd conform EN 1366-5. Het kanaal verhindert gedurende een geclassificeerde periode de brandverspreiding en beschermt tegen de effecten van een kabelbrand.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen

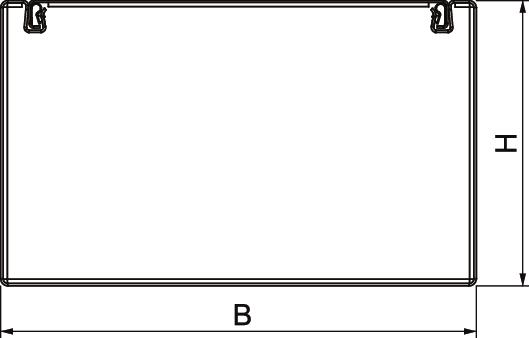

Technische gegevens

Technische gegevens

Aantal bevlambare zijden 4
Afm. H 120 mm
Afmeting i 162 mm
Binnenbreedte 194 mm
Binnenhoogte 114 mm
Breedte 200 mm
Classificatie El - installatiekanaal 90
Dekselbevestiging Overige
Dimensie 120x200x2000
Hoogte 120 mm
Kleur zuiver wit; RAL 9010
Lengte 2000 mm
Maat B 200 mm
Materiaal staal
Met perforatie ja
Nuttige doorsnede 18500 mm²
Ommanteling staal
Oppervlak voorzien van poedercoating
Scheidingschotten mogelijk ja
Alle typen

Alle typen

Type Lengte Maat B Afm. H Kleur Art.nr. Aantal kl. VKE
PLM D 1220 RW 2000 mm 200 mm 120 mm zuiver wit; RAL 9010 7218014
2 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Naadverbinderset, kanaalhoogte 120 mm Naadverbinderset, kanaalhoogte 120 mm PLM SI 1220 7218032
1 Stuks

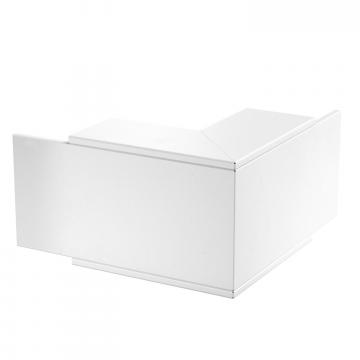

Buitenhoek, kanaalhoogte 120 mm, helder wit Buitenhoek, kanaalhoogte 120 mm, helder wit PLM EC 1220 RW 7218048
1 Stuks

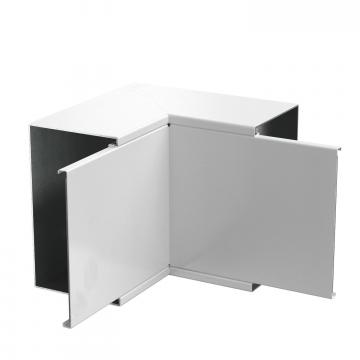

Binnenhoek, kanaalhoogte 120 mm, helder wit Binnenhoek, kanaalhoogte 120 mm, helder wit PLM IC 1220 RW 7218060
1 Stuks

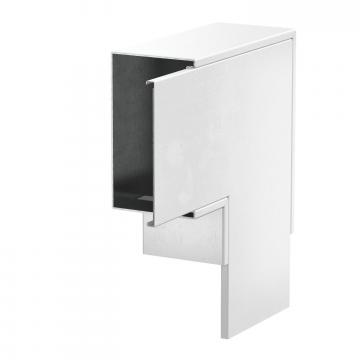

Platte hoek, kanaalhoogte 120 mm, helder wit Platte hoek, kanaalhoogte 120 mm, helder wit PLM FA 1220 RW 7218072
1 Stuks

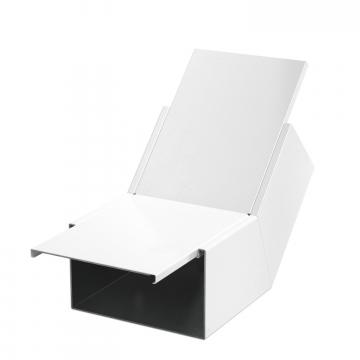

Verticale bocht stijgend, kanaalhoogte 120 mm, helder wit Verticale bocht stijgend, kanaalhoogte 120 mm, helder wit PLM BR 1220 RW 7218120
1 Stuks

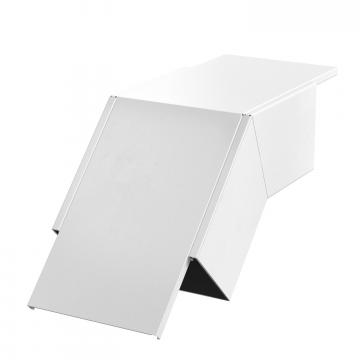

Verticale bocht dalend, kanaalhoogte 120 mm, helder wit Verticale bocht dalend, kanaalhoogte 120 mm, helder wit PLM BF 1220 RW 7218112
1 Stuks

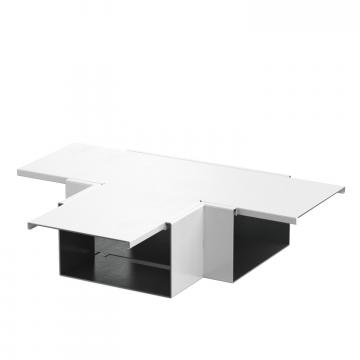

T-stuk, kanaalhoogte 120 mm, helder wit T-stuk, kanaalhoogte 120 mm, helder wit PLM TB 1220 RW 7218084
1 Stuks

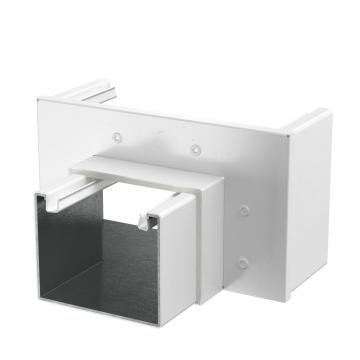

Verloopstuk recht, van kanaalhoogte 120 mm naar 80 mm, helder wit Verloopstuk recht, van kanaalhoogte 120 mm naar 80 mm, helder wit PLM RP 1220 RW 7218104
1 Stuks

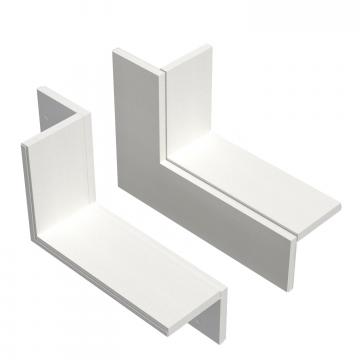

Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 120 mm, helder wit Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 120 mm, helder wit PLM CC 1220 RW 7218144
1 Stuks

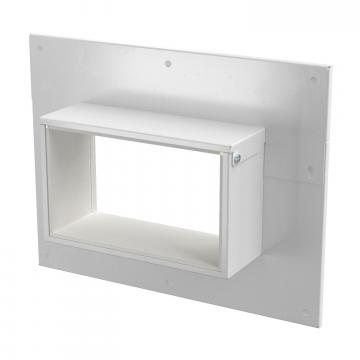

Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 120 mm, helder wit Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 120 mm, helder wit PLM WC 1220 RW 7218132
1 Stuks

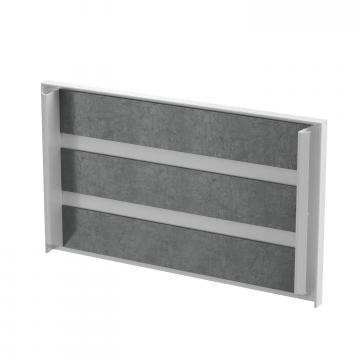

Eindstuk, kanaalhoogte 120 mm, helder wit Eindstuk, kanaalhoogte 120 mm, helder wit PLM EP 1220 RW 7218096
1 Stuks
Dekselondersteuning, kanaalbreedte 200 mm Dekselondersteuning, kanaalbreedte 200 mm PLM LS 200 7218036
1 Stuks
Schuimblokdichting, kanaalhoogte 120 mm Schuimblokdichting, kanaalhoogte 120 mm PLM CO 1220 7218162
1 Stuks
Kabelbeugel voor wandmontage, kanaalhoogte 120 mm Kabelbeugel voor wandmontage, kanaalhoogte 120 mm PLM WB 1220 FS 7218156
10 Stuks
Kabelbeugel voor plafondmontage, kanaalhoogte 120 mm Kabelbeugel voor plafondmontage, kanaalhoogte 120 mm PLM CB 1220 FS 7218150
10 Stuks

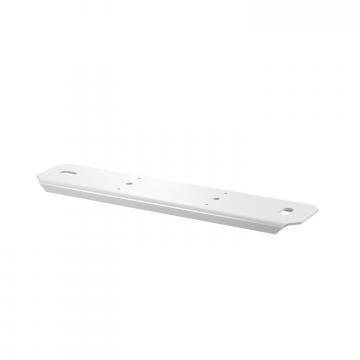

Console, kanaalbreedte 200 mm, helder wit Console, kanaalbreedte 200 mm, helder wit PLM SU 200 RW 7218170
1 Stuks
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
30 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Functiebehoudcoating in patroon Functiebehoudcoating in patroon ASX-K 7202310
1 Stuks
Verbinderschroef Verbinderschroef PLM SF 4x8 3498092
100 Stuks
Vergrendelingsklem RKV3V Vergrendelingsklem RKV3V RKV3V 6288700
20 Stuks
Downloads

Download

EU Conformiteitsverklaring PLM D 1220 RW / 7218014 , 0.22MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
