Installatiekanaal met brandwerend weefsel PYROLINE® Rapid PLM, kanaalhoogte 120 mm, FS

Art.nr. 7218012 | EAN 4012197351236

7218012 / PLM D 1220 FS
2000 mm
200 mm
120 mm
zink
Productbeschrijving
Productbeschrijving
Installatiekanaal van metaal met opzwellend brandwerend weefsel voor brandveilige installatie van kabels. Geclassificeerd als installatiekanaal EI30, EI60 en EI90 conform EN 13501-2, beproefd conform EN 1366-5. Het kanaal verhindert gedurende een geclassificeerde periode de brandverspreiding en beschermt tegen de effecten van een kabelbrand.
Geschikt voor directe wand- en plafondmontage, montage onder systeemvloeren of op draagsystemen. Gereedschapsloze stuikmontage met naadverbinder PLM SI. Er mogen alleen toegelaten voorgemonteerde hulpstukken worden gebruikt. De deksel wordt zonder gereedschap vastgeklikt en maakt snelle revisie en uitbreiding naderhand mogelijk. Verzette dekselmontage mogelijk voor doorgaande potentiaalvereffening over het gehele kanaaltraject.

  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal bevlambare zijden 4
Afm. H 120 mm
Afmeting i 162 mm
Binnenbreedte 194 mm
Binnenhoogte 114 mm
Breedte 200 mm
Classificatie El - installatiekanaal 90
CO₂-voetafdruk (GWP) van wieg tot poort 3,066 kg CO₂e / 1 Meter
Dekselbevestiging Overige
Dimensie 120x200x2000
Hoogte 120 mm
Kleur zink
Lengte 2000 mm
Maat B 200 mm
Materiaal staal
Met perforatie ja
Nuttige doorsnede 18500 mm²
Ommanteling staal
Oppervlak bandverzinkt
Scheidingschotten mogelijk ja
Alle typen

Alle typen

Type Lengte Maat B Afm. H Kleur Art.nr. Aantal kl. VKE
PLM D 1220 FS 2000 mm 200 mm 120 mm zink 7218012
2 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Naadverbinderset, kanaalhoogte 120 mm Naadverbinderset, kanaalhoogte 120 mm PLM SI 1220 7218032
1 Stuks

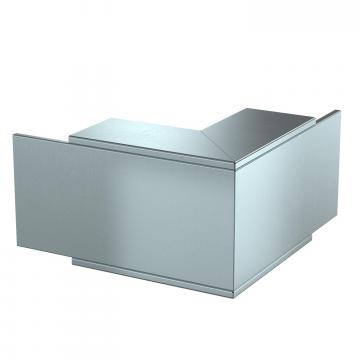

Buitenhoek, kanaalhoogte 120 mm, FS Buitenhoek, kanaalhoogte 120 mm, FS PLM EC 1220 FS 7218046
1 Stuks

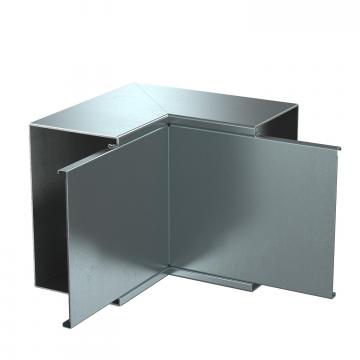

Binnenhoek, kanaalhoogte 120 mm, FS Binnenhoek, kanaalhoogte 120 mm, FS PLM IC 1220 FS 7218058
1 Stuks

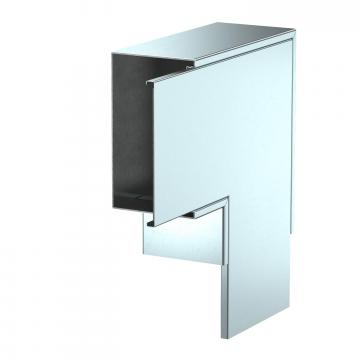

Platte hoek, kanaalhoogte 120 mm, FS Platte hoek, kanaalhoogte 120 mm, FS PLM FA 1220 FS 7218070
1 Stuks

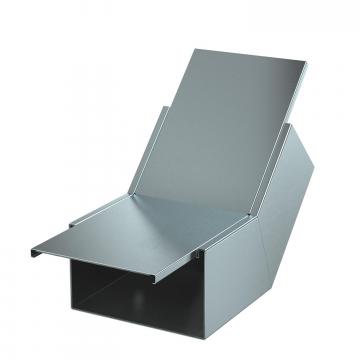

Verticale bocht stijgend, kanaalhoogte 120 mm, FS Verticale bocht stijgend, kanaalhoogte 120 mm, FS PLM BR 1220 FS 7218118
1 Stuks

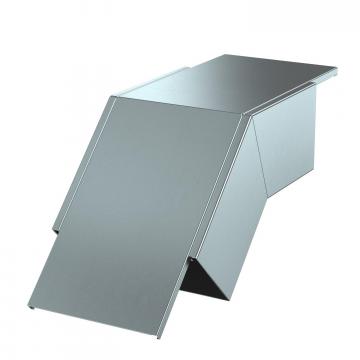

Verticale bocht dalend, kanaalhoogte 120 mm, FS Verticale bocht dalend, kanaalhoogte 120 mm, FS PLM BF 1220 FS 7218110
1 Stuks

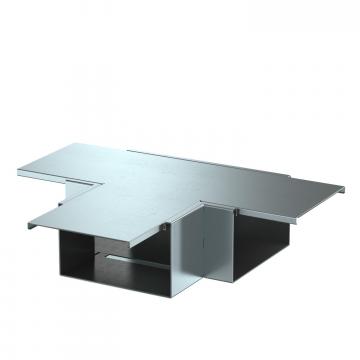

T-stuk, kanaalhoogte 120 mm, FS T-stuk, kanaalhoogte 120 mm, FS PLM TB 1220 FS 7218082
1 Stuks

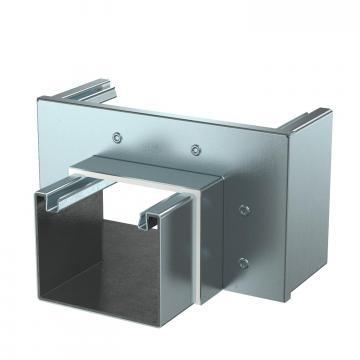

Verloopstuk recht, van kanaalhoogte 120 mm naar 80 mm, FS Verloopstuk recht, van kanaalhoogte 120 mm naar 80 mm, FS PLM RP 1220 FS 7218102
1 Stuks

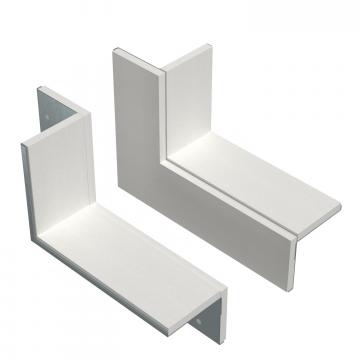

Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 120 mm, FS Wandaansluitset 2-zijdig, voor hoekmontage, kanaalhoogte 120 mm, FS PLM CC 1220 FS 7218142
1 Stuks

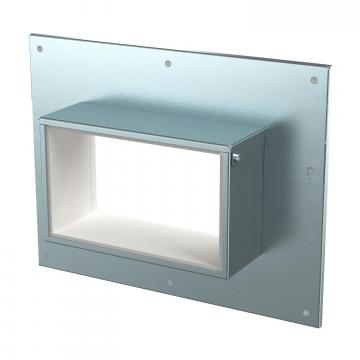

Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 120 mm, FS Wandaansluitkraag 3- en 4-zijdig, kanaalhoogte 120 mm, FS PLM WC 1220 FS 7218130
1 Stuks

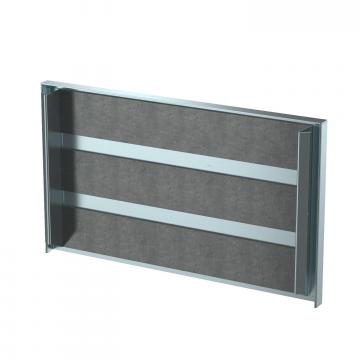

Eindstuk, kanaalhoogte 120 mm, FS Eindstuk, kanaalhoogte 120 mm, FS PLM EP 1220 FS 7218094
1 Stuks

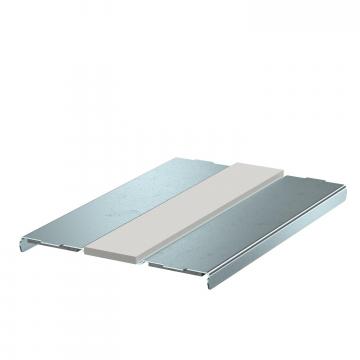

Dekselondersteuning, kanaalbreedte 200 mm Dekselondersteuning, kanaalbreedte 200 mm PLM LS 200 7218036
1 Stuks

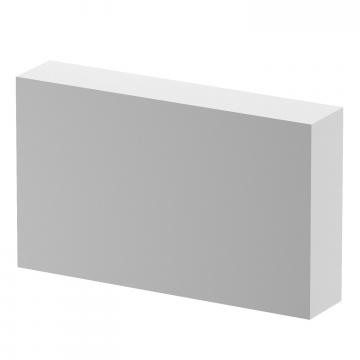

Schuimblokdichting, kanaalhoogte 120 mm Schuimblokdichting, kanaalhoogte 120 mm PLM CO 1220 7218162
1 Stuks

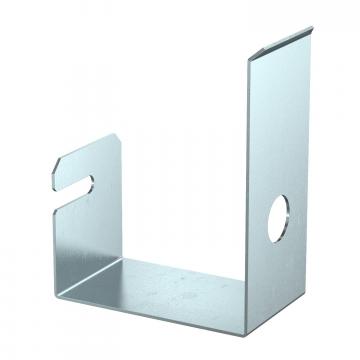

Kabelbeugel voor wandmontage, kanaalhoogte 120 mm Kabelbeugel voor wandmontage, kanaalhoogte 120 mm PLM WB 1220 FS 7218156
10 Stuks

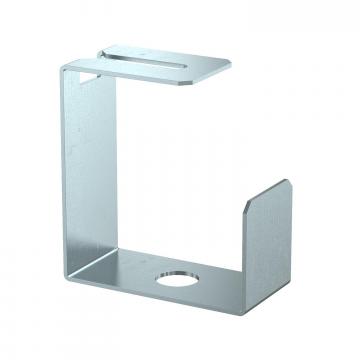

Kabelbeugel voor plafondmontage, kanaalhoogte 120 mm Kabelbeugel voor plafondmontage, kanaalhoogte 120 mm PLM CB 1220 FS 7218150
10 Stuks

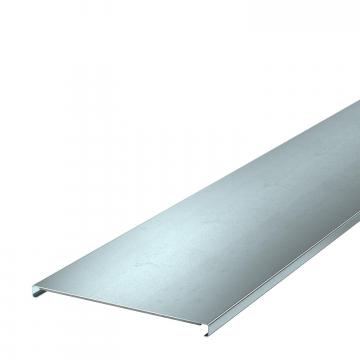

Installatiekanaaldeksel, kanaalbreedte 200 mm, FS Installatiekanaaldeksel, kanaalbreedte 200 mm, FS PLM LI 200 FS 7218024
2 m

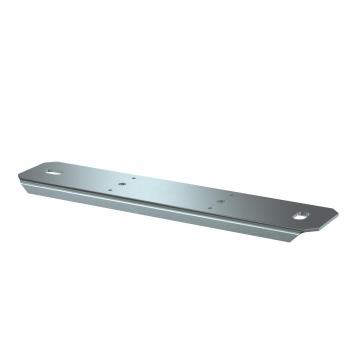

Console, kanaalbreedte 200 mm, FS Console, kanaalbreedte 200 mm, FS PLM SU 200 FS 7218168
1 Stuks
Scheidingsschot 110 FS Scheidingsschot 110 FS TSG 110 FS 6062122
30 m

Montagetoebehoren

Producten Type Art.nr. Aantal kl. VKE
Functiebehoudcoating in patroon Functiebehoudcoating in patroon ASX-K 7202310
1 Stuks

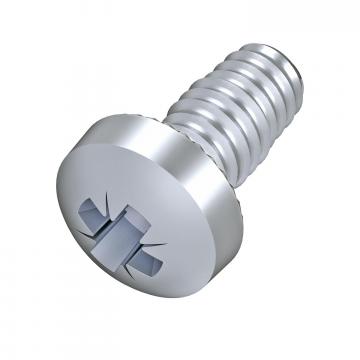

Verbinderschroef Verbinderschroef PLM SF 4x8 3498092
100 Stuks
Vergrendelingsklem RKV3V Vergrendelingsklem RKV3V RKV3V 6288700
20 Stuks
Downloads

Download

EU Conformiteitsverklaring PLM D 1220 FS / 7218012 , 0.22MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
