Installatiekanaal, hoekkanaal

Art.nr. 6282700 | EAN 4012195137337

6282700 / GEK-SA133110RW
2000 mm
Productbeschrijving
Productbeschrijving

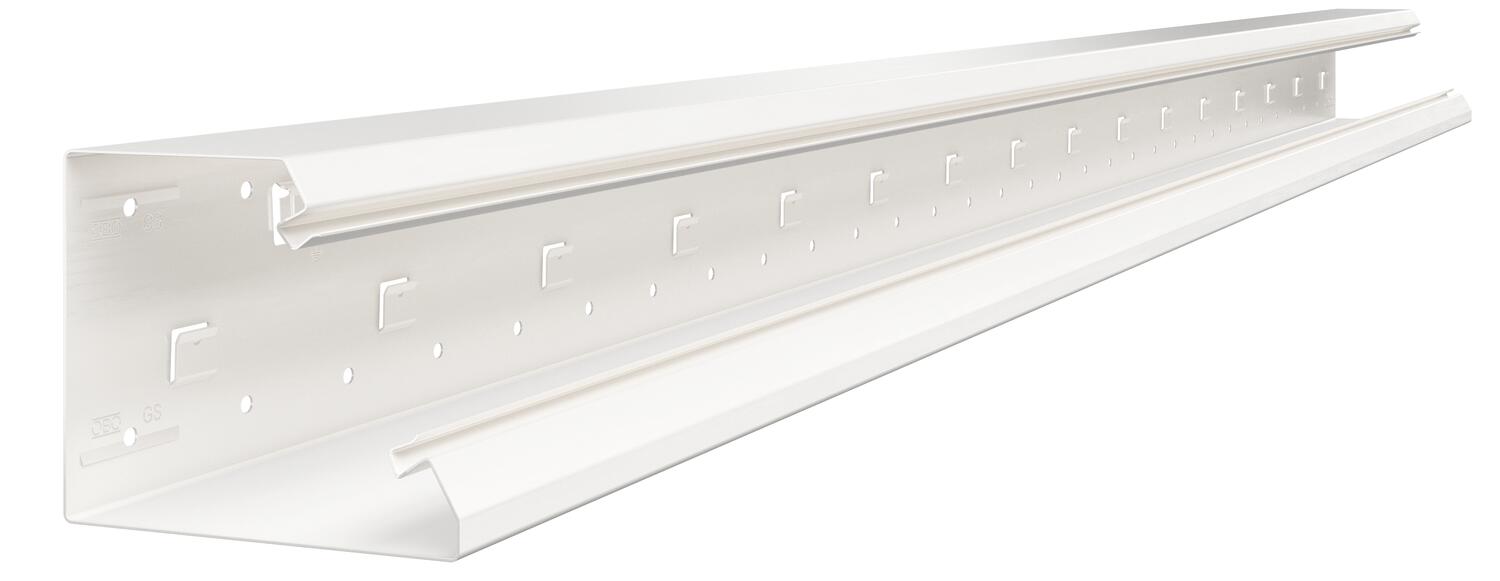

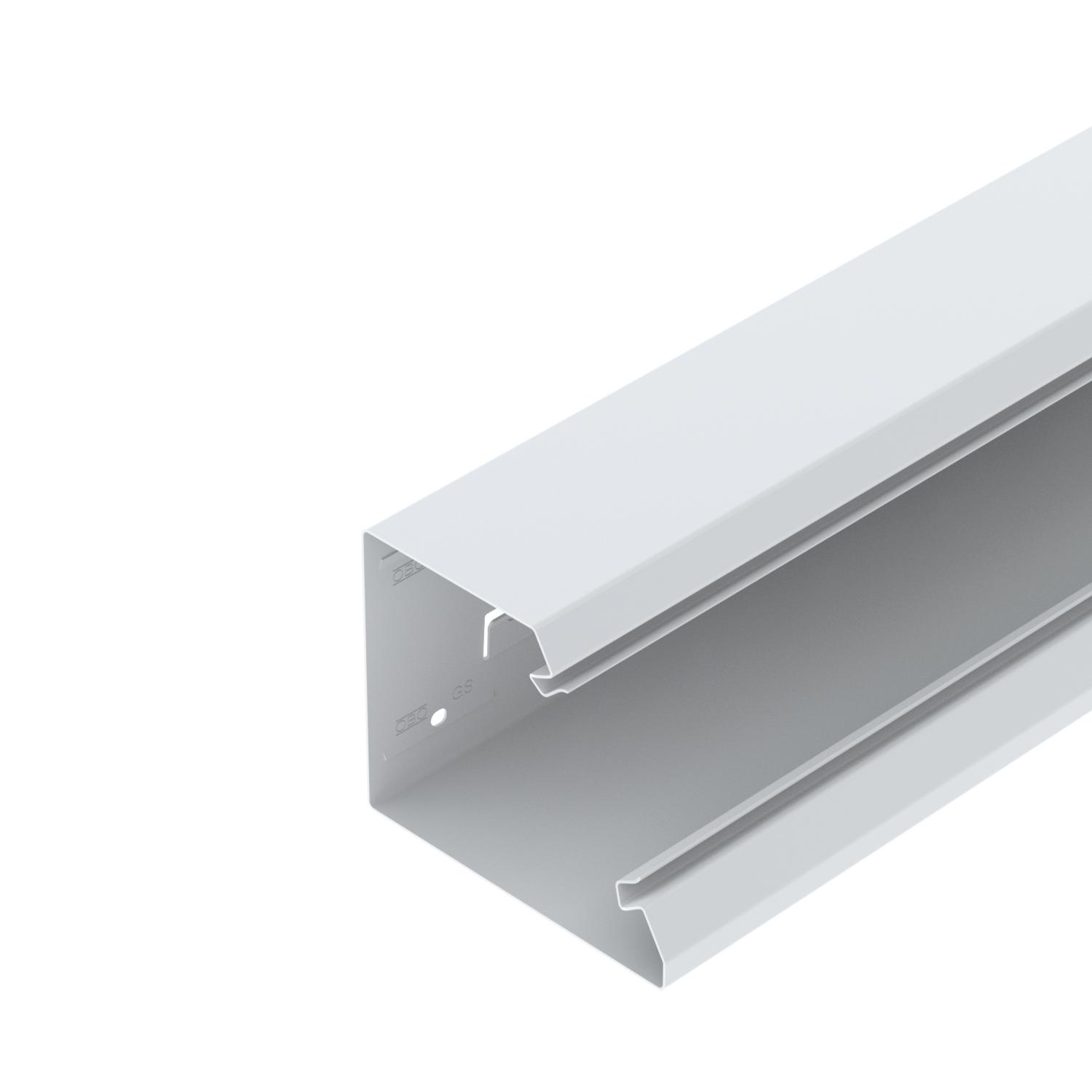

GEK-S installatiekanaal voor installatie op werkbanken enz. geschikt. De zichtvlakken van de gelakte GEK-S installatiekanalen zijn met folie bekleed. Het kanaalsysteem heeft zelf contact makende borglippen voor het bevestigen van een scheidingsschot van plaatstaal. De potentiaalvereffening tussen de kanaalonderdelen wordt via de koppeling gerealiseerd. Tussen het kanaal en het deksel wordt de potentiaalvereffening gewaarborgd door de gepatenteerde zelf contact makende kanaalafdekking. De systeemopening is werkelijk 76,5 mm. Het deksel moet afzonderlijk worden besteld.



  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • GEK-S bureaukanaal
  • Sleufbreedte 76,5 mm
  • inbouwapparatuur
  • Contactdoos met randaarde
  • Wandmontage
Technische gegevens

Technische gegevens

Aantal deksels 1
Aantal insteekbare scheidingswanden 1
Antibacteriële behandeling nee
Beschermfolie ja
Beschermingsgraad IP30
Beschermingsgraad IK-code IK10
Bodemperforatie met deksel en bodemperforatie
Breedte 110 mm
CO₂-voetafdruk (GWP) van wieg tot poort 0,381 kg CO₂e / 1 Meter
Deksel meegeleverd nee
Dekselbreedte 76,5 mm

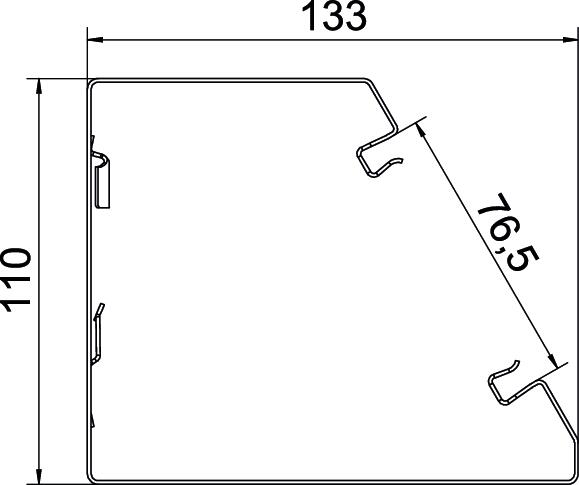

Dimensie 133x110x2000
Halogeenvrij ja
Hoogte 133 mm
Kabelklem nee
Kanaalverbinder nee
Kleur zuiver wit; RAL 9010
Lengte 2000 mm
Materiaal staal
Model rechthoekig nee
Montagegat in bodem ja
Montagetype van deksels intern
Nuttige doorsnede 9950 mm²
symmetrisch nee
Temperatuurbereik max. 60 °C
Temperatuurbereik min. -25 °C
Uitvoering achterwand (binnenzijde) Met borglip
Alle typen

Alle typen

Type Lengte Art.nr. Aantal kl. VKE
GEK-SA133110RW 2000 mm 6282700
8 m
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE

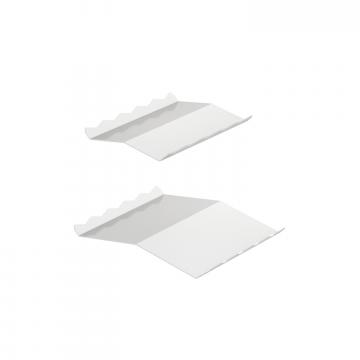

Koppeling KUPP Koppeling KUPP KUPP 6288680
1 Stuks
Inbouwdoos 71GD6, 1-voudig Inbouwdoos 71GD6, 1-voudig 71GD6 6288610
5 Stuks
Apparaatinbouwdoos 71GD7-2, dubbel Apparaatinbouwdoos 71GD7-2, dubbel 71GD7-2 6288608
2 Stuks
Kanaaldeksel plaatstaal Kanaaldeksel plaatstaal GS-OTRW 6279850
2 m
Vergrendelingsklem RKV3V Vergrendelingsklem RKV3V RKV3V 6288700
20 Stuks

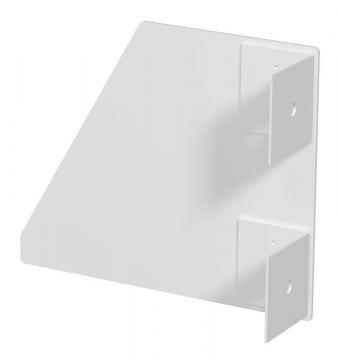

Eindstuk, links, voor installatiekanaal hoekkanaal type GEK-SA133110 Eindstuk, links, voor installatiekanaal hoekkanaal type GEK-SA133110 GEK-SEL133110RW 6282870
1 Stuks

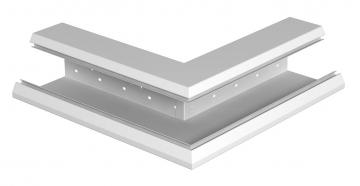

Buitenhoek, voor installatiekanaal hoekkanaal, type GEK-SA133110 Buitenhoek, voor installatiekanaal hoekkanaal, type GEK-SA133110 GEK-SAA133110RW 6282710
1 Stuks

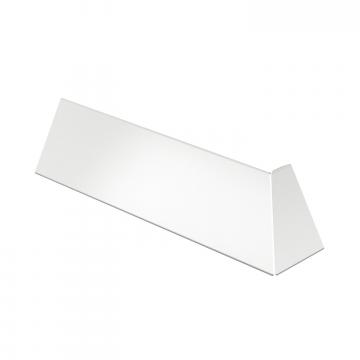

Buitenhoek deksel plaatstaal Buitenhoek deksel plaatstaal AOP3S80RW 6287050
1 Stuks

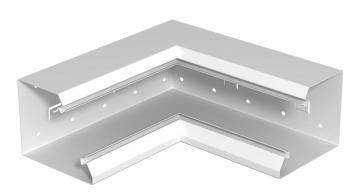

Binnenhoek, voor installatiekanaal hoekkanaal, type GEK-SA133110 Binnenhoek, voor installatiekanaal hoekkanaal, type GEK-SA133110 GEK-SAIS133110RW 6282740
1 Stuks

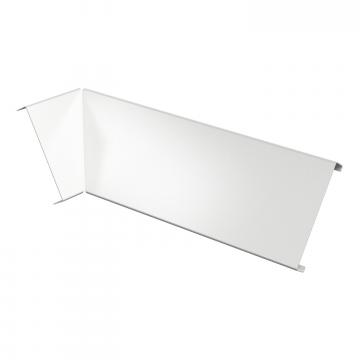

Deksel voor binnenhoek, staal Deksel voor binnenhoek, staal IOP3RW 6287080
1 Stuks
Aarddraadaansluithoek Aarddraadaansluithoek 8AWR 6288704
10 Stuks
Stopcontacteenheid AR45, 2-voudig Stopcontacteenheid AR45, 2-voudig SDE-RW D0RW2 6119407
2 Stuks
Downloads

Download

Download

Download

Voor dit product zijn geen bestekteksten beschikbaar
