Inbouweenheid GRAF9-2 BA3, nat onderhouden met vloerbekledingsaansluiting

Art.nr. 7405743 | EAN 4012196581634

7405743 / GRAF9-2 BA3
3 mm
R9
Productbeschrijving

Productbeschrijving

Inbouweenheid met tubus voor nat onderhouden vloeren voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.

Hoogglans aluminium oppervlak met vloerbekledingsuitsparing van 3 mm. Voor een inbouwdiepte van 65 mm .
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal inbouwdozen 3
Afdichtingsinbouwmogelijkheid ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP45
Beschermingsgraad IK-code IK10
Beschermraam vloerbekleding ja
Buitendiameter 325 mm
Dikte vloerbedekking 3 mm

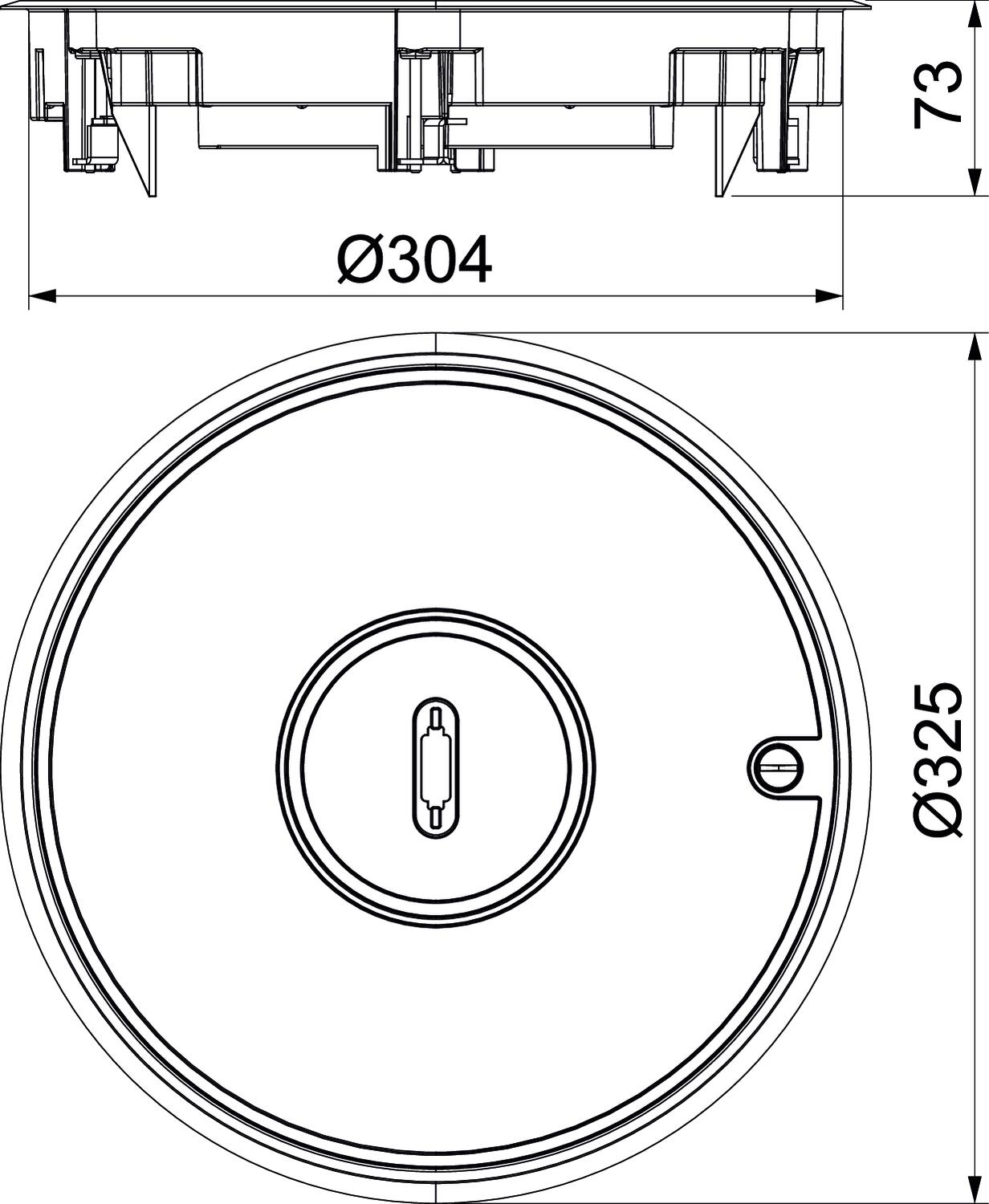

Dimensie Ø325x73
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud ja
Geschikt voor ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal ja
Heavy-duty uitvoering ja
Inbouwdiameter 305
Materiaal Spuitgietaluminium
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden R9
Openingsmechanisme Draaigrendel
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Type inbouwsysteem UT4
Uitvoering rond
Uitvoering leidinguitlaat Tubus
Verticale last, groot oppervlak tot 10.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 80 mm
Vloeronderhoud nat
Alle typen

Alle typen

Type Dikte vloerbedekking Nominale maat voor inbouweenheden Art.nr. Aantal kl. VKE
GRAF9-2 BA3 3 mm R9 7405743
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm Universele drager UT4, Module 45®, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
