Inbouweenheid GESR9 met borgschuif

Art.nr. 7405465 | EAN 4012195840718

5 mm
R9
Productbeschrijving

Productbeschrijving

Apparatuurdoos met borgschuif voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.

Vloerbekledingsuitsparing in het klapdeksel 5 mm, indien nodig kan dit ingesteld worden op 3, 10 of 12 mm.
Inbouweenheid met vergrendelschuif, 3 compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.

Vloerbekleding uitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3, 10 of 12 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 12
Aantal inbouwdozen 3
Afdichtingsinbouwmogelijkheid nee
Afm. h 73 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Beschermraam vloerbekleding ja

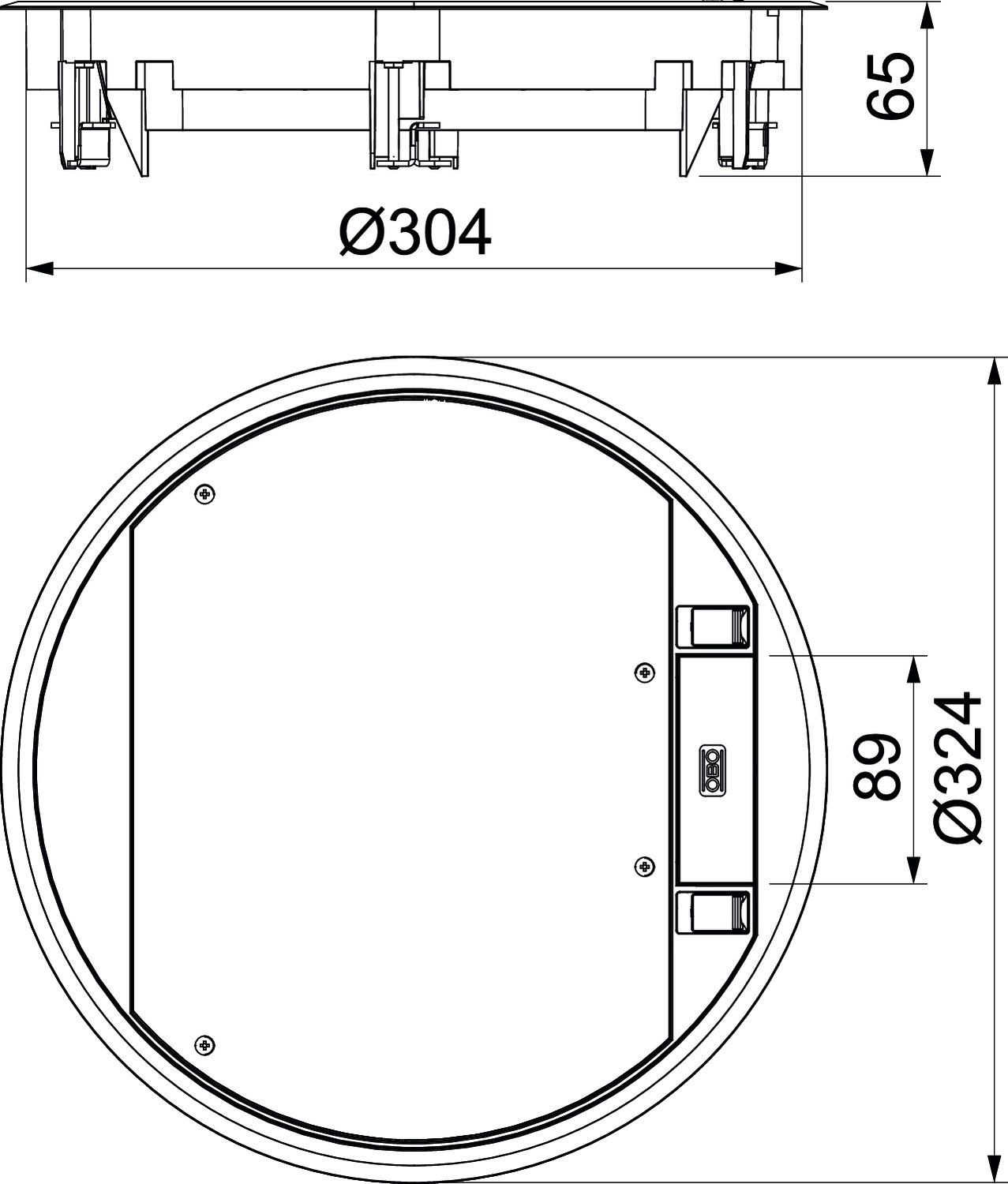

Buitendiameter 324 mm
Dikte vloerbedekking 5 mm
Dimensie Ø324x68
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal ja
Heavy-duty uitvoering nee
Inbouwdiameter 304
Inbouwdiepte 73 mm
Kleur Grijs; RAL 7011
Materiaal Polyamide
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden R9
Openingsmechanisme Vergrendelschuif
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Type inbouwsysteem UT4
Uitvoering rond
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 5.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 72 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Nominale maat voor inbouweenheden Kleur Art.nr. Aantal kl. VKE
GESR9-2U12T 7011 5 mm R9 Grijs; RAL 7011 7405465
1 Stuks
GESR9-2U12T 9011 5 mm R9 grafietzwart; RAL 9011 7405466
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, systeemlengte 208 mm Montagedrager voor data-outlets, systeemlengte 208 mm MTU 3 7407840
1 Stuks
Universele drager UT4, Module 45®, systeemlengte 208 mm Universele drager UT4, Module 45®, systeemlengte 208 mm UT4 45 4 7408727
1 Stuks
Downloads

Download

Download

Voor dit product zijn geen bestekteksten beschikbaar
