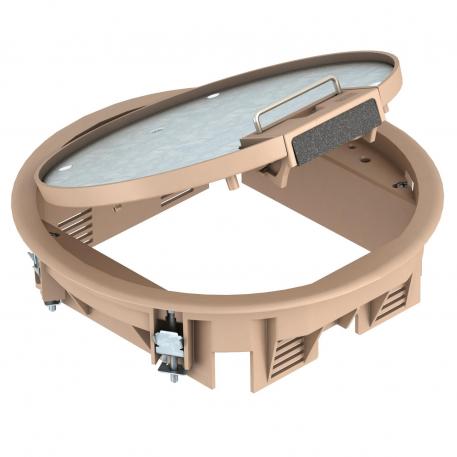

Inbouweenheid GESR4 met greepbeugel
Art.nr. 7405444 | EAN 4012195103738
- Productbeschrijving
-
ProductbeschrijvingApparatuurdoos met handgreep voor maximaal 6 Module 45-apparaten in 2 universele dragers UT3, toepasbaar in kanaalsystemen en systeemvloeren binnenshuis.
Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
-
- Technische gegevens
-
Technische gegevens

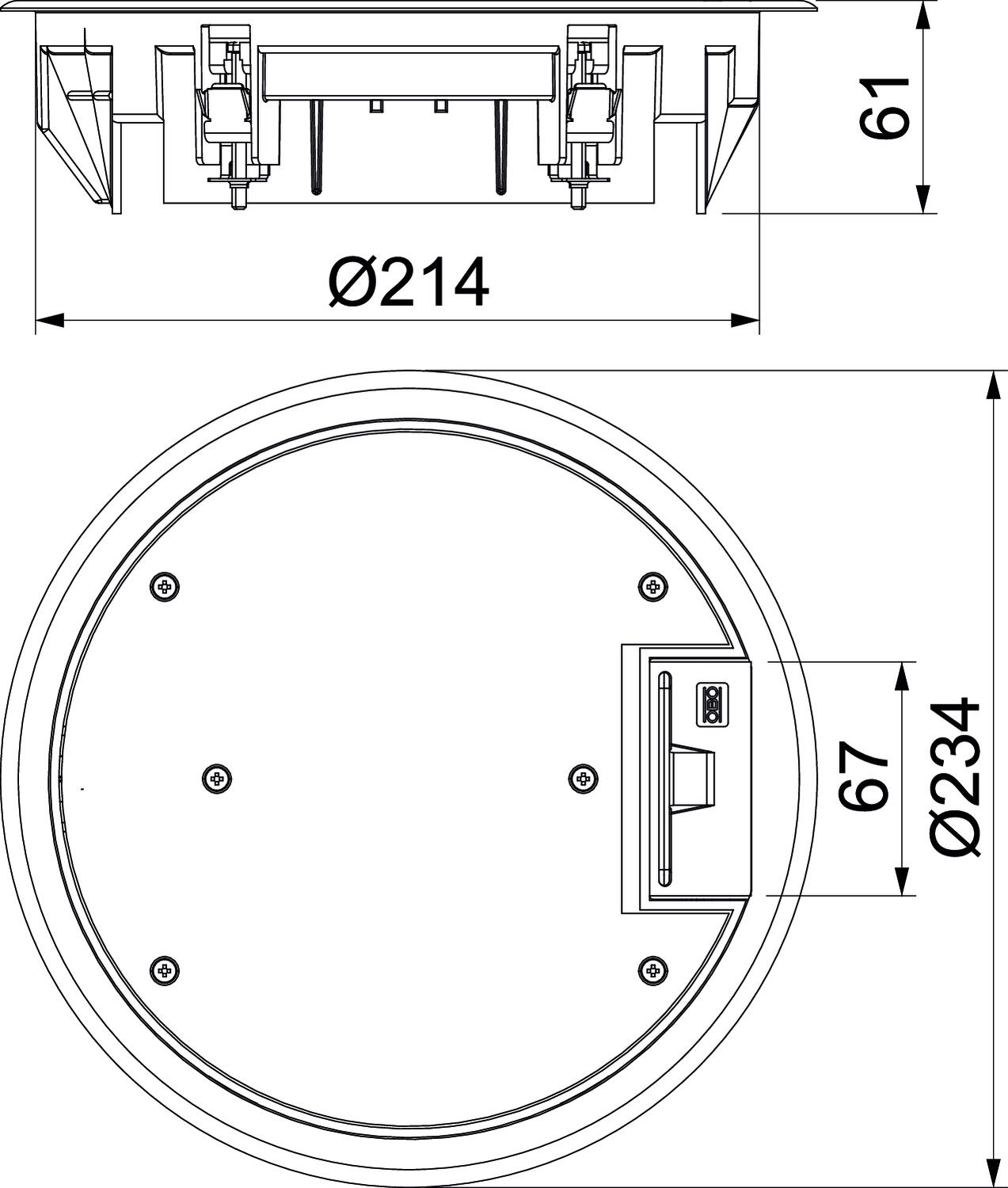

Aantal inbouwbare apparaten 6 Aantal inbouwdozen 2 Afdichtingsinbouwmogelijkheid nee Afm. h 73 mm Apparatuurdrager voor opname van inbouwdozen ja Beschermingsgraad (IP) in gebruikte situatie IP20 Beschermingsgraad (IP) in niet gebruikte situatie IP40 Beschermingsgraad IK-code IK08 Beschermraam vloerbekleding ja Buitendiameter 234 mm Dikte vloerbedekking 5 mm Dimensie Ø234x61 Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja Geschikt voor inbouw in dubbele vloer ja Geschikt voor inbouw in holle vloer ja Geschikt voor nat onderhoud nee Geschikt voor ondervloerkanaal ja Geschikt voor vlak gesloten ondervloerkanaal ja Heavy-duty uitvoering nee Inbouwdiameter 215 Inbouwdiepte 73 mm Kleur grijsbeige; RAL 1019 Materiaal Polyamide Met uitsparing vloerbekleding ja Nominale maat voor inbouweenheden R4 Openingsmechanisme Handvat Raamuitvoering Frame voor tapijtrand Toelatingen VDE Type inbouwsysteem UT3 Uitvoering rond Uitvoering leidinguitlaat Draaibaar Verticale last, groot oppervlak tot 5.000 N Verticale last, klein oppervlak tot 3.000 N Vloerhoogte min. 73 mm Vloeronderhoud Droog - Alle typen
-
Systeemtoebehoren
Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling
GES RV 7407536 2 Stuks
Draagplaat 2 x type C voor montagedrager
MTM 2C 7407788 1 Stuks
Montagedrager voor data-outlets, lengte 165 mm
MTU 2 7407836 1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm
UT3 45 3 7408723 1 Stuks - Downloads
-
Specificatieblad GESR4 U 1019 / 7405444 , 0.28MB , pdfEU Conformiteitsverklaring GESR4 U 1019 / 7405444 , 0.15MB , pdfGoedkeuring VDE-goedkeuring GES , 0.12MB , pdfVoor dit product zijn geen bestekteksten beschikbaar
