Inbouweenheid GES6 met greepbeugel

Art.nr. 7405308 | EAN 4012195103080

5 mm
6
Productbeschrijving

Productbeschrijving

Inbouweenheid met greepklem voor maximaal 9 Module 45-apparaten in 3 universele dragers UT3, binnentoepassing in kanaalsystemen en systeemvloeren


Inbouweenheid met greepbeugel, 3 compartimenten, voor de inbouw van de montagedrager MT6. Er kunnen 3 APMT2-afdekplaten worden geïnstalleerd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 9
Aantal inbouwdozen 3
Afdichtingsinbouwmogelijkheid nee

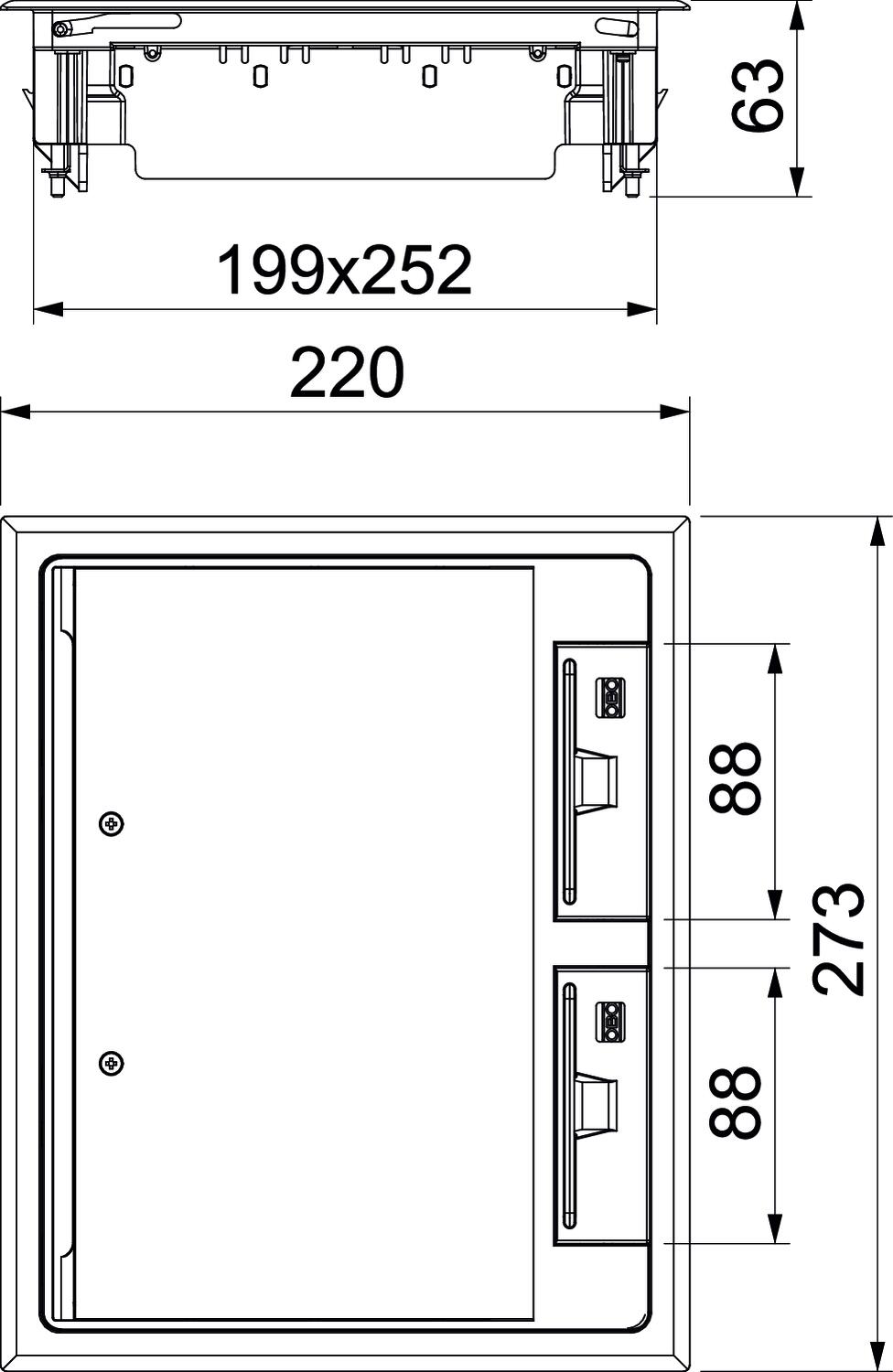

Afm. h 73 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Beschermraam vloerbekleding ja
Breedte buitenmaat 273 mm
Breedte inbouwmaat 252 mm
Dikte vloerbedekking 5 mm
Dimensie 273x220x61
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal nee
Heavy-duty uitvoering nee
Inbouwdiepte 73 mm
Kleur Grijs; RAL 7011
Lengte buitenmaat 220 mm
Lengte inbouwmaat 199 mm
Materiaal Polyamide
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden 6
Openingsmechanisme Handvat
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Type inbouwsysteem MT3 / GB2
Uitvoering Rechthoekig
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 3.000 N
Verticale last, klein oppervlak tot 2.500 N
Vloerhoogte min. 73 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Nominale maat voor inbouweenheden Kleur Art.nr. Aantal kl. VKE
GES6 U 7011 5 mm 6 Grijs; RAL 7011 7405308
1 Stuks
GES6 U 9011 5 mm 6 grafietzwart; RAL 9011 7405312
1 Stuks
GES6 U 1019 5 mm 6 grijsbeige; RAL 1019 7405316
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, lengte 165 mm Montagedrager voor data-outlets, lengte 165 mm MTU 2 7407836
1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm UT3 45 3 7408723
1 Stuks
