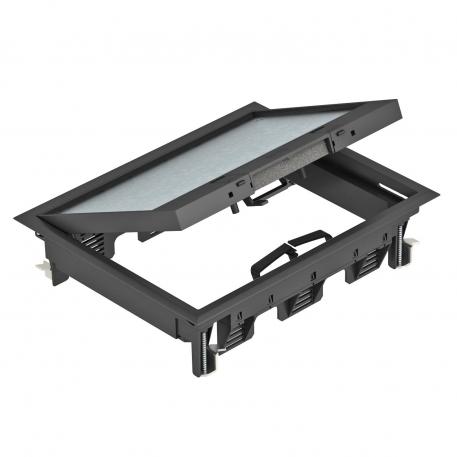

Inbouweenheid GES6 met borgschuif

Art.nr. 7405322 | EAN 4012195883623

5 mm
6
Productbeschrijving
Productbeschrijving
Apparatuurdoos met borgschuif voor max. 9 Modul 45 individuele apparaten in 3 UT3 universele dragers, toepasbaar in kanaalsystemen en systeemvloeren binnenshuis.

Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3, 8 of 10 mm.



inbouweenheid met borgschuif, 3-voudig, voor montage van de montagedrager MT6. Er kunnen 3 APMT2-afdekplaten worden geïnstalleerd.

Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar op 3,8 of 10 mm.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 9
Aantal inbouwdozen 3
Afdichtingsinbouwmogelijkheid nee
Afm. h 73 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Beschermraam vloerbekleding ja
Breedte 274 mm
Breedte buitenmaat 274 mm
Breedte inbouwmaat 253 mm
CO₂-voetafdruk (GWP) van wieg tot poort 4,082 kg CO₂e / 1 Stuk
Dikte vloerbedekking 5 mm
Dimensie 274x221x66
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal ja
Heavy-duty uitvoering nee
Hoogte 65 mm
Hoogte dekvloer min. 73 mm
Inbouwdiepte 73 mm
Kleur grafietzwart; RAL 9011
Lengte 221 mm
Lengte buitenmaat 221 mm
Lengte inbouwmaat 201 mm
Materiaal Polyamide
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden 6
Openingsmechanisme Vergrendelschuif
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Type inbouwsysteem UT3
Uitvoering Rechthoekig
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 3.000 N
Verticale last, klein oppervlak tot 2.000 N
Vloerhoogte min. 73 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Nominale maat voor inbouweenheden Kleur Art.nr. Aantal kl. VKE
GES6-2U10T 7011 5 mm 6 Grijs; RAL 7011 7405321
1 Stuks
GES6-2U10T 9011 5 mm 6 grafietzwart; RAL 9011 7405322
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, lengte 165 mm Montagedrager voor data-outlets, lengte 165 mm MTU 2 7407836
1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm UT3 45 3 7408723
1 Stuks
