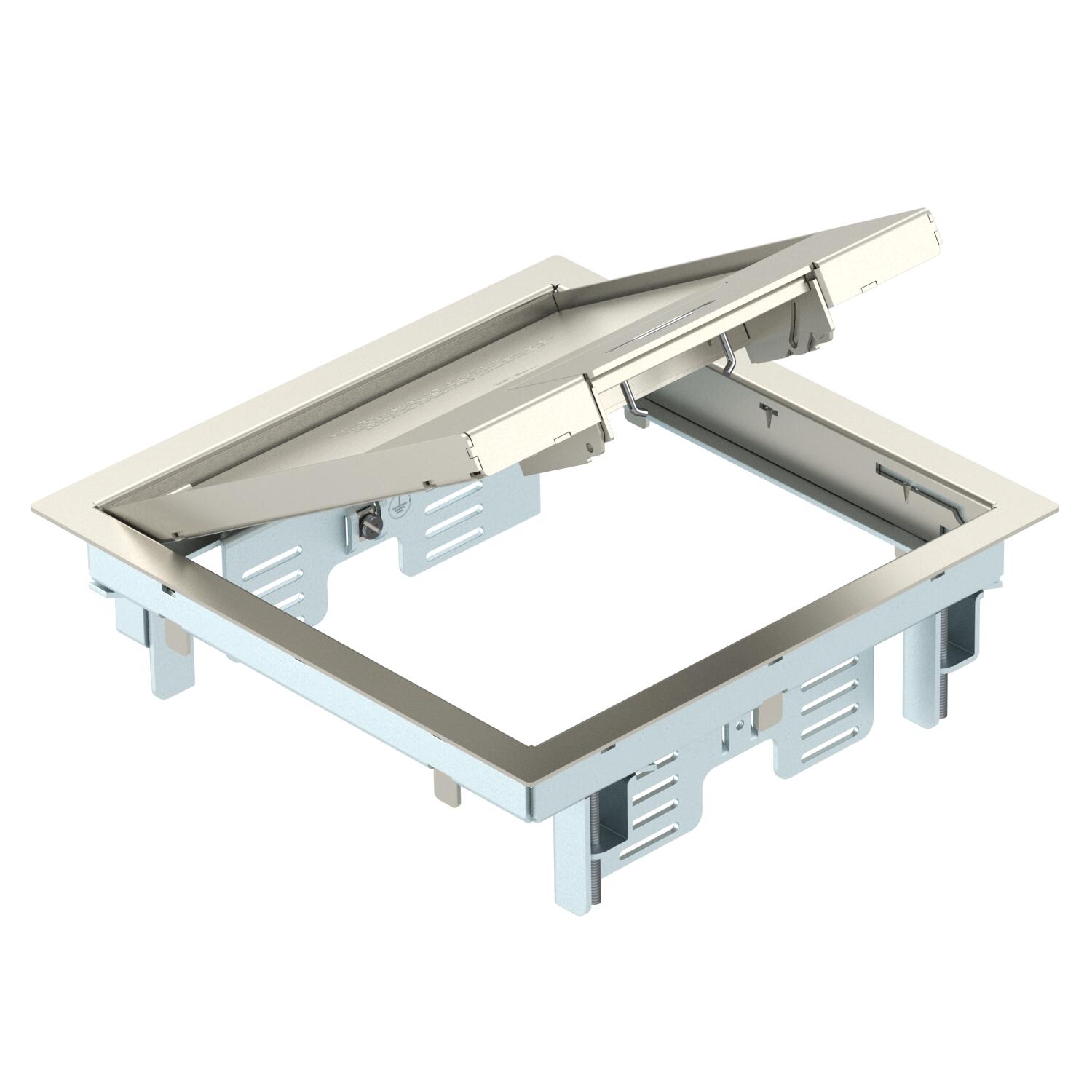

Inbouweenheid GES4M-2 met handgreep

Art.nr. 7405191 | EAN 4012196028726

7405191 / GES4M-2 10U
5 mm
Productbeschrijving

Productbeschrijving

Apparatuurdoos met handgreep voor maximaal 6 Module 45-apparaten in 2 universele dragers UT3, toepasbaar in kanaalsystemen en systeemvloeren binnenshuis.
Vergrendelladder van verzinkt plaatstaal. De vloerbekledingsdikte is op 5 mm ingesteld, indien nodig aanpasbaar op 10 mm.
Inbouweenheid met greepbeugel, 2 compartimenten , voor de inbouw van de montagedrager MT4. Er kunnen twee APMT2-afdekplaten worden geïnstalleerd.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 6
Aantal inbouwdozen 2
Afdichtingsinbouwmogelijkheid nee
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK10
Beschermraam vloerbekleding ja
Breedte 222 mm
Breedte buitenmaat 222 mm
Breedte inbouwmaat 201 mm
Dikte vloerbedekking 5 mm

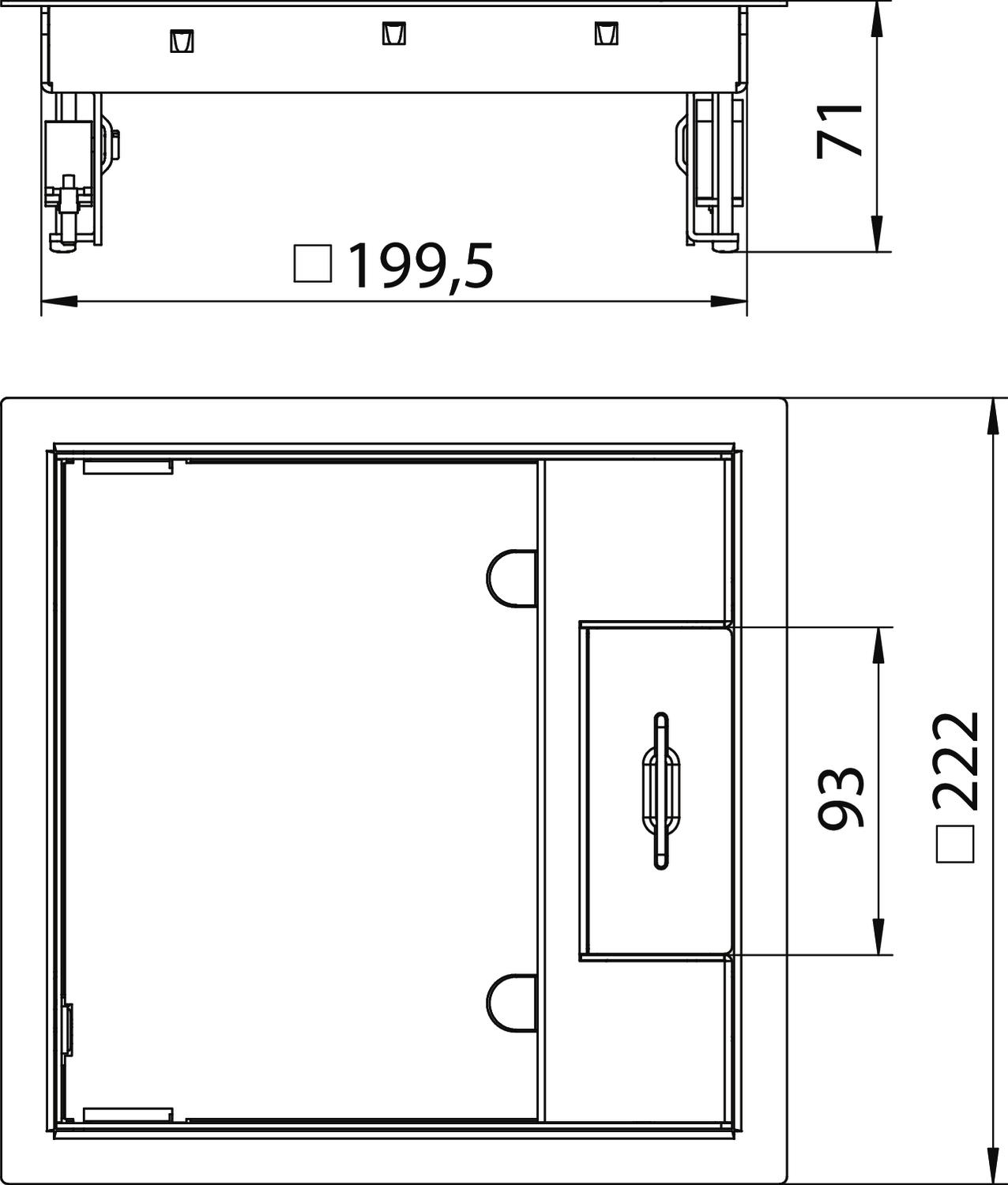

Dimensie 223x223x70
Geschikt voor door afwerkvloer overdekt ondervloerkanaal ja
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal ja
Geschikt voor vlak gesloten ondervloerkanaal nee
Heavy-duty uitvoering nee
Inbouwdiepte 78 mm
Lengte 222 mm
Lengte buitenmaat 222 mm
Lengte inbouwmaat 201 mm
Materiaal Roestvast staal 1.4301
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden 4
Openingsmechanisme Handvat
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Type inbouwsysteem MT3 / GB2
Uitvoering vierkant
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 5.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 78 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Art.nr. Aantal kl. VKE
GES4M-2 10U 5 mm 7405191
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, lengte 165 mm Montagedrager voor data-outlets, lengte 165 mm MTU 2 7407836
1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm UT3 45 3 7408723
1 Stuks
