Inbouweenheid GES2DB met greepbeugel

Art.nr. 7405100 | EAN 4012195102113

5 mm
2
Productbeschrijving
Productbeschrijving
Inbouweenheid met greepklem voor maximaal 3 Module 45-apparaten in een universele drager UT3, binnentoepassing in systeemvloeren
Inbouweenheid met greepbeugel, 1 compartiment, voor de inbouw van de montagedrager MT2.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
Technische gegevens

Technische gegevens

Aantal inbouwbare apparaten 3
Aantal inbouwdozen 1
Afdichtingsinbouwmogelijkheid nee
Afm. h 73 mm
Apparatuurdrager voor opname van inbouwdozen ja
Beschermingsgraad (IP) in gebruikte situatie IP20
Beschermingsgraad (IP) in niet gebruikte situatie IP40
Beschermingsgraad IK-code IK08
Beschermraam vloerbekleding ja

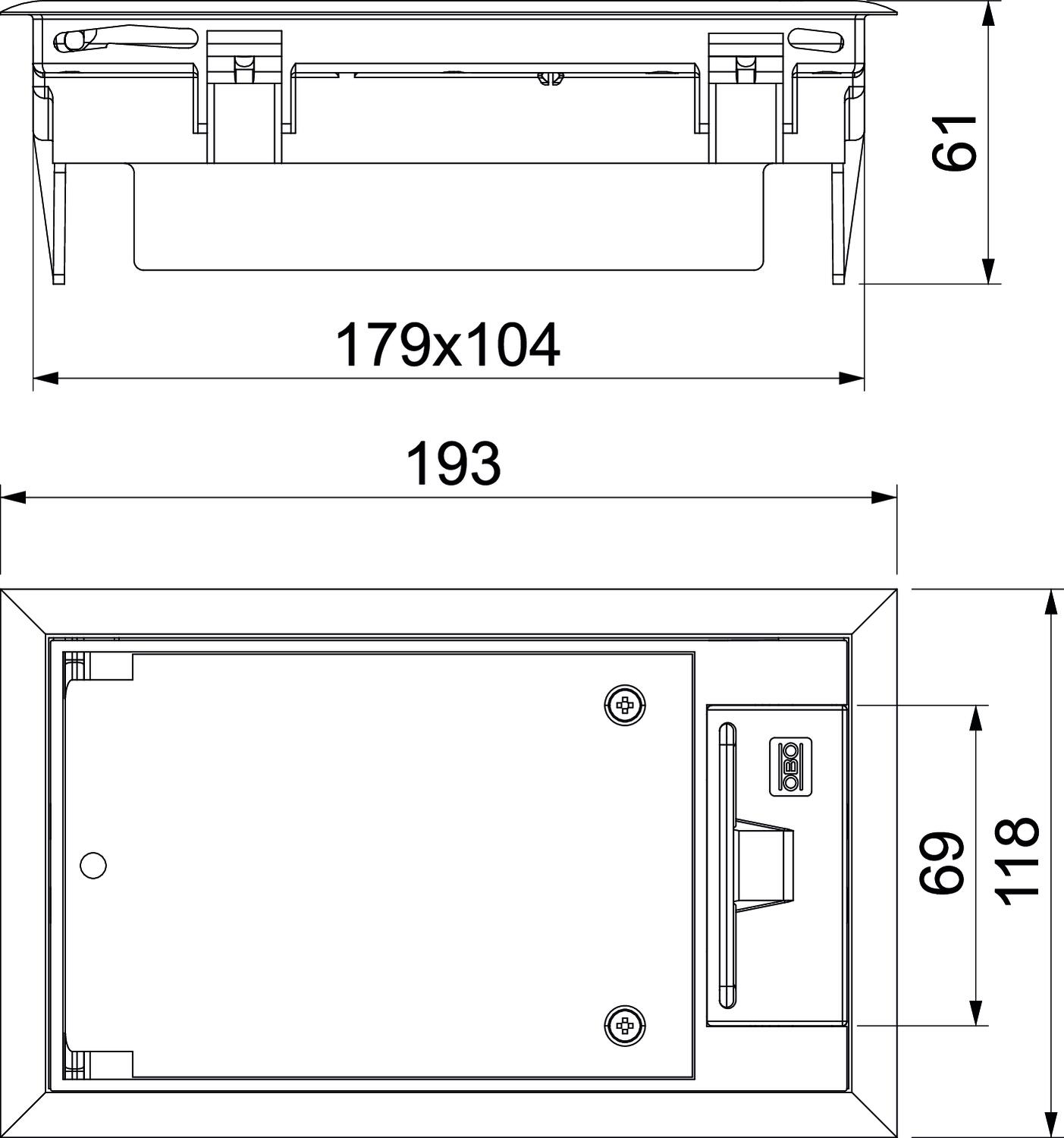

Breedte buitenmaat 118 mm
Breedte inbouwmaat 104 mm
CO₂-voetafdruk (GWP) van wieg tot poort 1,342 kg CO₂e / 1 Stuk
Dikte vloerbedekking 5 mm
Dimensie 192x118x91
Geschikt voor door afwerkvloer overdekt ondervloerkanaal nee
Geschikt voor inbouw in dubbele vloer ja
Geschikt voor inbouw in holle vloer ja
Geschikt voor nat onderhoud nee
Geschikt voor ondervloerkanaal nee
Geschikt voor vlak gesloten ondervloerkanaal nee
Heavy-duty uitvoering nee
Inbouwdiepte 73 mm
Kleur Grijs; RAL 7011
Lengte buitenmaat 194 mm
Lengte inbouwmaat 180 mm
Materiaal Polyamide
Met uitsparing vloerbekleding ja
Nominale maat voor inbouweenheden 2
Openingsmechanisme Handvat
Raamuitvoering Frame voor tapijtrand
Toelatingen VDE
Type inbouwsysteem UT3
Uitvoering Rechthoekig
Uitvoering leidinguitlaat Draaibaar
Verticale last, groot oppervlak tot 3.000 N
Verticale last, klein oppervlak tot 3.000 N
Vloerhoogte min. 73 mm
Vloeronderhoud Droog
Alle typen

Alle typen

Type Dikte vloerbedekking Nominale maat voor inbouweenheden Kleur Art.nr. Aantal kl. VKE
GES2 DB 7011 5 mm 2 Grijs; RAL 7011 7405100
1 Stuks
GES2 DB 9011 5 mm 2 grafietzwart; RAL 9011 7405104
1 Stuks
Toebehoren

Systeemtoebehoren

Producten Type Art.nr. Aantal kl. VKE
Verlengstuk extra diepteregeling Verlengstuk extra diepteregeling GES RV 7407536
2 Stuks
Draagplaat 2 x type C voor montagedrager Draagplaat 2 x type C voor montagedrager MTM 2C 7407788
1 Stuks
Montagedrager voor data-outlets, lengte 165 mm Montagedrager voor data-outlets, lengte 165 mm MTU 2 7407836
1 Stuks
Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm Universele drager UT3, met afdekplaat voor Module 45®-apparaten, systeemlengte 165 mm UT3 45 3 7408723
1 Stuks
Downloads

Download

EU Conformiteitsverklaring GES2 DB 7011 / 7405100 , 0.15MB , pdf
Download

Voor dit product zijn geen bestekteksten beschikbaar
